Oggetto: traccia
Simbolo:
Un oggetto di tipo Traccia viene utilizzato per configurare e visualizzare i dati di traccia specifici dell'applicazione in uno o più grafici. Durante l'esecuzione dell'applicazione, le curve dei valori delle variabili di traccia, che è possibile monitorare nell'editor di traccia in CODESYS durante questo periodo, vengono registrati sul controller. Il presupposto è che una configurazione Trace sia stata trasferita al controller e che la registrazione Trace sia stata avviata. I dati campionati vengono trasmessi al sistema di sviluppo e visualizzati in grafici a seconda della configurazione. È possibile navigare tra i dati durante il tracciamento.
Per ulteriori informazioni, vedere: Campionamento dei dati con Traccia
Suggerimento
Se il controller supporta un Trace Manager, è possibile utilizzare il 'DeviceTrace' tipo di oggetto in Trace Manager per accedere a tutte le tracce in esecuzione sul controller.
Facendo doppio clic sull'oggetto di traccia si apre l'editor di traccia. La barra degli strumenti corrispondente contiene i comandi di traccia più importanti. L'elenco delle variabili di traccia mostra la variabile la cui curva di valore è registrata.

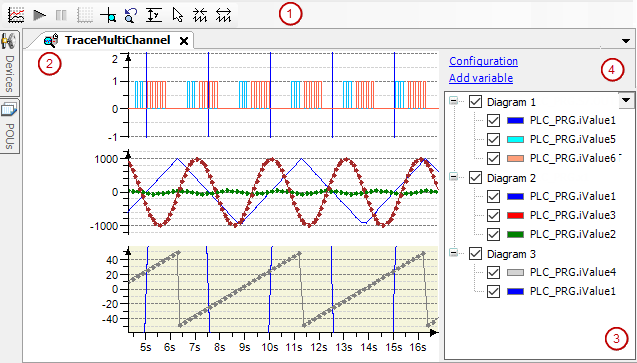

(1): Barra degli strumenti dell'editor di traccia
(2): editor di tracce
(3): Elenco delle variabili di traccia
(4): Collegamenti per la configurazione della traccia
Configurazione
Aggiungi variabile
Barra degli strumenti dell'editor di traccia
Editor di tracce
In fase di esecuzione dell'applicazione, il buffer di sistema di runtime del componente di traccia viene riempito con i campioni registrati. I dati vengono trasmessi al sistema di sviluppo e archiviati nel buffer dell'editor di traccia. L'editor di traccia accede a questi dati e li visualizza nei grafici come grafico nel tempo. Quando si chiude l'editor di traccia, il buffer dell'editor di traccia viene nuovamente liberato.
Per ulteriori informazioni, vedere: Controllare il campionamento dei dati
Utilizzare i comandi di menu per controllare la traccia. Inoltre, puoi utilizzare comandi di menu, scorciatoie da tastiera e input del mouse per navigare tra i dati.
Per ulteriori informazioni, vedere: Navigazione nei dati di traccia
Elenco delle variabili di traccia
L'elenco delle variabili di traccia fornisce una panoramica della configurazione di traccia corrente. Nell'elenco vengono visualizzati in una tabella tutti gli schemi con le rispettive variabili Trace. Quando si fa doppio clic su una variabile di traccia, il file Configurazione della traccia si apre anche la finestra di dialogo con le impostazioni delle variabili.
 | La casella di riepilogo si apre tramite Nascondi percorsi di istanza comando. |
Nascondi percorsi di istanza | Visualizzazione del nome della variabile nell'elenco
Esempio: |
Visualizzazione tabellare dei grafici | |
Nome | Elenco dei grafici con le rispettive variabili
Quando selezioni a Grafico <n> nella tabella viene selezionato anche lo schema corrispondente nell'editor. Funziona anche al contrario. |
Cursore <n> | Valore Y nella posizione del cursore |
Delta | Delta del valore Y da Cursore 2 A Cursore 1 |
Multiselezione | Con la selezione multipla è possibile utilizzare i tasti del tastierino numerico * E / per espandere e comprimere i grafici selezionati. |
Suggerimento
Puoi trascinare i grafici e le variabili per ordinarli o spostarli su altri grafici. Quando il Ctrl viene premuto il tasto la variabile viene copiata. Ciò è possibile anche in modalità online.
Aggiungi variabile | Aggiunge una nuova variabile di traccia e apre il file Configurazione della traccia finestra di dialogo con le sue impostazioni variabili Selezionare una variabile nel campo di input del Variabile impostazione per tracciare la sua curva di valore. |
Visibile | Alterna la visibilità del grafico (curva di valore o variabile di traccia) nei diagrammi corrispondenti:
Quando più grafici o variabili vengono selezionati nell'elenco delle variabili di traccia tramite selezione multipla, la visibilità può essere attivata per questi grafici. |
Modalità display | Apre il Configurazione della traccia dialogo Seleziona un elemento di configurazione in Traccia record vista ad albero o Presentazione (Diagrammi). |
Configurazione | Apre il Traccia configurazione dialogo Il Impostazioni variabili sono visualizzati sul lato destro. |
Navigazione nel diagramma di traccia
Input dell'utente con il mouse | Simbolo del cursore del mouse durante l'input dell'utente | Effetto |
|---|---|---|
Trascina il grafico lungo l'asse X. |  | Scorre i grafici di traccia di tutti i grafici contemporaneamente lungo l'asse del tempo (asse X) |
Tieni premuto il Ctrl e trascinare i grafici lungo l'asse Y. |  | Scorre i grafici di traccia dei grafici selezionati lungo l'asse Y |
Ruota la rotellina del mouse all'indietro. | Comprime l'asse del tempo (come il | |
Ruota la rotellina del mouse in avanti. | Allunga l'asse del tempo (come il | |
Premere e tenere premuto il Ctrl tasto e ruotare la rotellina del mouse all'indietro. | Comprime l'asse Y | |
Premere e tenere premuto il Ctrl premere il tasto e far scorrere la rotellina del mouse in avanti. | Allunga l'asse Y | |
Presupposto: sono attivati uno o due cursori di traccia. Trascina il triangolo di un cursore di traccia in un'altra posizione lungo l'asse del tempo. |  | Aggiorna contemporaneamente i valori Y nell'elenco delle variabili di traccia
|
Requisiti: Zoom del mouse è attivato ( Allunga un rettangolo. |  | Ingrandisce i grafici di traccia di tutti i grafici sul rettangolo |
Scorciatoia da tastiera | Effetto |
|---|---|
Presupposto: non è attivata la modalità cursore di traccia. Freccia a sinistra Freccia a destra | Scorre i grafici di traccia di tutti i grafici contemporaneamente lungo l'asse del tempo |
Freccia su Freccia giù | Scorre i grafici di traccia dei grafici selezionati lungo l'asse Y |
Presupposto: sono attivati uno o due cursori di traccia. Alt+Freccia a sinistra Alt+Freccia a destra | Scorre i grafici di traccia di tutti i grafici contemporaneamente lungo l'asse del tempo |
- | Comprime l'asse del tempo (come il |
+ | Allunga l'asse X (come il |
Ctrl+- | Comprime l'asse Y del grafico selezionato |
Ctrl++ | Allunga l'asse Y del grafico selezionato |
Tab | Seleziona il grafico successivo inferiore |
Presupposto: sono attivati uno o due cursori di traccia. Freccia a sinistra Freccia a destra | Sposta il cursore della traccia nera |
Presupposto: sono attivati due cursori di traccia. Spostare+Freccia a sinistra Spostare+Freccia a destra | Sposta il cursore della traccia grigia |
