Metrica

//Declaration
FUNCTION FUN1 : INT
VAR_INPUT
    a,b : INT;
END_VAR
VAR
    c,d,e : INT;
END_VAR
VAR_STAT
    f,g,h : INT;
END_VAR

//Implementation
c := b;
d := a;
e := a+b;

Ipotesi: per il calcolo, supporre a CODESYS Control Win che utilizza il generatore di codice x86.

L'esempio precedente ha una dimensione del chiamante di 8 byte: 4 byte per i due INT inputs e 4 byte per il valore restituito. Il dispositivo ha un allineamento dello stack di 4 byte, quindi c'è uno spazio di 2 byte. La dimensione del chiamante è 8 byte: tre variabili locali con 2 byte ciascuna più il gap di 2 byte per l'allineamento dello stack. Di conseguenza, la dimensione totale dello stack è di FUN1 è di 16 byte.

VAR_STAT non viene memorizzato nello stack e pertanto non aumenta la dimensione dello stack di una POU.

//Declaration PLC_PRG
PROGRAM PLC_PRG
VAR
    myFB : FB1;
END_VAR

//Implementation
myFB(b := FALSE);

//Declaration FB1
FUNCTION_BLOCK FB1
VAR_INPUT
    b : BOOL;
END_VAR
VAR
    i : INT;
END_VAR

//Implementation
METH(i);
IF b THEN
    METH(i*i);
END_IF

//Declaration FB1.METH
METHOD METH : BOOL
VAR_INPUT
    i : INT;
END_VAR

//Implementation
METH := i >= 42;

Se PLC_PRG viene chiamato in un'attività, viene conteggiata anche questa chiamata.

FB1 ha esattamente una chiamata (in PLC_PRG).

METH ha due chiamate, entrambe in entrata FB1.

FUNCTION_BLOCK FB
//...

FUNCTION_BLOCK FB2 EXTENDS FB
//...

FUNCTION_BLOCK FB3 EXTENDS FB2
//...

Ogni blocco funzione viene richiamato autonomamente PROGRAM. Ogni PROGRAM ha il suo compito.

IL Chiamato nei compiti restituisce la metrica in 1 per FB3 e 2 per FB2 perché le chiamate da FB3 E FB2 vengono contati. La metrica risulta in 3 per FB perché in questo caso le chiamate da FB3, FB2, E FB vengono contati.

//GVL
VAR_GLOBAL
    gvla : INT;
    gvlb : INT;
    gvlc : INT;
END_VAR

/PRG declaration
PROGRAM PRG
VAR
    x : INT := GVL.gvlc;
    y : INT;
END_VAR

//PRG implementation
x := GVL.gvla;
y := GVL.gvla*GVL.gvlb;

IL PRG il programma utilizza 3 variabili da GVL: gvla, gvlb, E gvlc.

//Declaration
PROGRAM PRG
VAR
    xVar : BOOL:= %IX0.0; // +1 direct address access
    byVar : BYTE;
END_VAR

//Implementation
xVar := %IX0.0; // +1 direct address access
%QX0.0 := xVar; // +1
%MX0.1 := xVar; // +1
%MB1 := byVar; // +1

L'esempio ha 5 accessi diretti all'indirizzo.

//Declaration
FUNCTION_BLOCK FB
VAR_INPUT
END_VAR
VAR_OUTPUT
END_VAR
VAR
    i,j,k,l : INT;
    m,n,o : BOOL;
END_VAR

Nel blocco funzione vengono dichiarate 7 variabili locali.

FUNCTION_BLOCK FB
VAR_INPUT
    i : INT;
    r : REAL;
END_VAR

Nel blocco funzione vengono dichiarate 2 variabili di ingresso: i E r.

METHOD METH : BOOL
VAR_INPUT
    j : INT;
    l : LREAL;
END_VAR

Il metodo ha 2 input: j E l

FUNCTION_BLOCK FB
VAR_OUTPUT
    i : INT;    // +1 output
    r : REAL;   // +1 output
END_VAR

Il blocco funzione ha 2 variabili di uscita: i E r

METHOD METH : BOOL
VAR_INPUT
    j : INT;
    l : LREAL;
END_VAR

Il metodo ha 3 output: METH, j, E l

METHOD METH1                    // +0 outputs (no return type)
VAR_OUTPUT
    ar : ARRAY[0..10] OF INT;   // +1 output
    l : LREAL;                  // +1 output
END_VAR

IL METH1 il metodo ha 2 output: ar E i

//Declaration:
FUNCTION POU : BOOL
VAR_INPUT
END_VAR
VAR
    c : INT := 100; // statements in the declaration are not counted
END_VAR
VAR_OUTPUT
    test : INT;
    i : INT;
END_VAR

//Implementation:
IF TRUE THEN //if statement: +1
    test := 0; // +1
END_IF

WHILE test = 1 DO //while statement: +1
    ; // empty statements do not add to the statement count
END_WHILE

FOR c := 0 TO 10 BY 2 DO //for statement: +1
    i := i+i; // +1
END_FOR

{text 'simple text pragma'} //pragmas are not counted
test := 2; //+1

L'esempio ha 6 istruzioni.

Parte della dichiarazione:

FUNCTION_BLOCK FB //comments in the declaration are counted, as well
VAR_TEMP
    hugo : INT;
END_VAR

Implementazione:

hugo := hugo + 1;
//Declaration: 40 letters non comment; 50 letters comment
//Implementation: 13 letters non comment; 152 letters comment
// 100 * 202 / 255 -> 79% comments

Il calcolo della percentuale 100 * 202 / 255 restituisce 79%.

// every POU has an initial cyclomatic complexity of 1, since it has at least 1 branch
IF b1 THEN                // +1 for the THEN branch
    ;
    ELSIF b2 THEN        // +1 for the THEN branch of the IF inside the else
        ;
ELSE
    IF b3 OR b4 THEN    // +1 for the THEN branch
        ;
    END_IF
END_IF

Lo snippet di codice ha una complessità ciclomatica pari a 4.

// every POU has an initial cyclomatic complexity of 1, since it has at least 1 branch
CASE a OF
    1:	;    // +1
    2:	;    // +1
    3,4,5:	;    // +1
ELSE    // the ELSE statement does not increase the cyclomatic complexity
    ;
END_CASE

Lo snippet di codice ha una complessità ciclomatica pari a 4.

// every POU has an initial cyclomatic complexity of 1, since it has at least 1 branch
WHILE b1 DO    // +1 for the WHILE loop
    ;
END_WHILE

REPEAT    // +1 for the REPEAT loop
    ;
    UNTIL b2
END_REPEAT

FOR a := 0 TO 100 BY 2 DO    // +1 for the REPEAT loop
    ;
END_FOR

Lo snippet di codice ha una complessità ciclomatica pari a 4.

Anche le seguenti affermazioni aumentano la complessità ciclomatica:

//Declaration
FUNCTION FUN : STRING
VAR_INPUT
    condition_return : BOOL;
    condition_jmp : BOOL;
END_VAR
VAR
END_VAR

//Implementation
// every POU has an initial cyclomatic complexity of 1, since it has at least 1 branch
JMP(condition_jmp) lbl;    //Conditional jumps increase the cyclomatic complexity by 1

FUN := 'u';
RETURN(condition_return);    //Conditional returns increase the cyclomatic complexity by 1, too

lbl:
FUN := 't';

Lo snippet di codice ha una complessità ciclomatica pari a 3.

Le affermazioni che manipolano il flusso di controllo aumentano la complessità cognitiva di 1

IF TRUE THEN    // +1 cognitive complexity
    ;
END_IF

WHILE TRUE DO    //+1 cognitive complexity
    ;
END_WHILE

FOR i := 0 TO 10 BY 1 DO    //+1 cognitive complexity
    ;
END_FOR

REPEAT    //+1 cognitive complexity
    ;
UNTIL TRUE
END_REPEAT

Lo snippet di codice ha una complessità cognitiva pari a 4.

Quando si annida il flusso di controllo, viene aggiunto un incremento di 1 per ogni livello di annidamento.

IF TRUE THEN                        //+1 cognitive complexity
    WHILE TRUE DO                   //+2 (+1 for the loop itself, +1 for the nesting inside the IF)
        FOR i := 0 TO 10 BY 1 DO    //+3 (+1 for the FOR loop itself, +2 for the nesting inside the WHILE and the IF)
			;
        END_FOR
    END_WHILE

    REPEAT                          //+2 (+1 for the loop itself, +1 for the nesting inside the IF)
        ;
        UNTIL TRUE
    END_REPEAT
END_IF

Lo snippet di codice ha una complessità cognitiva pari a 8.

Poiché le espressioni booleane svolgono un ruolo importante nella comprensione del codice sorgente, vengono prese in considerazione anche nel calcolo della complessità cognitiva.

Comprendere le espressioni booleane associate allo stesso operatore booleano non è così difficile come comprendere un'espressione booleana che contiene operatori booleani alternati. Pertanto, qualsiasi catena di operatori booleani identici in un'espressione aumenta la complessità cognitiva.

b := b1;    //+0: a simple expression, containing no operators, has no increment

L'espressione semplice senza operatore ha un incremento pari a 0.

b := b1 AND b2;    //+1: one chain of AND operators

L'espressione con un AND il collegamento ha un incremento di 1.

b := b1 AND b2 AND b3;    //+1: one more AND, but the number of chains of operators does not change

L'espressione ne ha uno in più AND. Ma poiché si tratta dello stesso operatore, il numero della catena formata con operatori identici non cambia.

b := b1 AND b2 OR b3;    //+2: one chain of AND operators and one chain of OR operators

L'espressione ha una catena di AND operatori e una catena di OR operatori. Ciò si traduce in un incremento di 2.

b := b1 AND b2 OR b3 AND b4 AND b5;    //+3

Lo snippet di codice ha un incremento di 3.

b := b1 AND NOT b2 AND b3;    //+1: the unary NOT operator is not considered in the cognitive complexity

L'operatore unario NOT non è considerato nella complessità cognitiva.

Il testo strutturato dispone di istruzioni ed espressioni aggiuntive che modificano il flusso di controllo.

Le seguenti affermazioni vengono penalizzate con un incremento di complessità cognitiva:

aNewLabel:
x := MUX(i, a,b,c); //+1 for MUX operator
y := SEL(b, i,j);   //+1 for SEL operator
JMP aNewLabel;      //+1 for JMP to label

EXIT E RETURN Le affermazioni non aumentano la complessità cognitiva.

FUNCTION_BLOCK MyBaseFB
// ...
FUNCTION_BLOCK AChildFB EXTENDS MyBaseFB
// ...
FUNCTION_BLOCK AGrandChildFB EXTENDS AChildFB
// ...

MyBaseFB ha un DIT pari a 0 perché è esso stesso un blocco funzione che non estende nessun altro blocco funzione.

Per AChildFB, il DIT è 1 perché è necessario un passaggio per arrivare a MyBaseFB.

AGrandChildFB ha un DIT pari a 2: è necessario un passaggio AChildFB e un altro a MyBaseFB.

FUNCTION_BLOCK MyBaseFB
// ...
FUNCTION_BLOCK AChildFB EXTENDS MyBaseFB
// ...
FUNCTION_BLOCK AGrandChildFB EXTENDS AChildFB
// ...

MyBaseFB ha solo un (1) oggetto figlio: AChildFB, che a sua volta ha l'unico oggetto figlio, AGrandChildFB. AGrandChildFB non ha oggetti figlio.

//Declaration FB1
FUNCTION_BLOCK FB1
VAR
    d,x,y : INT;
END_VAR

//Implementation
x := METH(d+10);
y := FUN(42, 0.815);

//Declaration FB1.METH
METHOD METH : INT
VAR_INPUT
    i : INT;
END_VAR

//Implementation
METH := FUN(CUBE(i), 3.1415);

//Declaration CUBE
FUNCTION CUBE : INT
VAR_INPUT
    i : INT;
END_VAR

//Implementation
CUBE := i*i*i;

//Declaration Function FUN
FUNCTION FUN : INT
VAR_INPUT
    a : INT;
    lr : LREAL;
END_VAR

//Implementation
FUN := LREAL_TO_INT(lr*10)*a;

// Declaration
FUNCTION_BLOCK FB_Child EXTENDS FB_Base objects // +0 for EXTENDS
VAR_INPUT
END_VAR
VAR_OUTPUT
END_VAR
VAR
    i_fb1 : FB1; // +1 instantiated here
    i_fb2 : FB2; // +1 instantiated here
END_VAR

//Implementation
i_fb3(); // +0 instantiated in FB_Base, no increment for call

//Declaration
PROGRAM PRG
VAR
    i, j : INT;
    k : INT := GVL.m;
    b, c : BOOL;
    myFB : FB;
END_VAR

//Implementation
myFB(paramA := b);      // +3 accesses (myFB, paramA and b)
i := j;                 // +2 accesses (i and j)
j := GVL.d;             // +2 accesses (j and GVL.d)

Fare riferimento alla complessità nei risultati dello snippet di codice:

6 _{numero di variabili utilizzate} /7 _{numero di accessi variabile} = 0,85

//Declaration
FUNCTION_BLOCK FB
VAR_INPUT
    a : BOOL;
END_VAR
VAR_OUTPUT
END_VAR
VAR
    i,b : BOOL;
END_VAR

//Implementation
i := 42;
//FB.ACT
i:= 0;

//FB.METH Declaration
METHOD METH : BOOL
VAR_INPUT
	c : BOOL;
END_VAR

//Implementation
METH := c;
i := 1;

//FB.SecondMETH Declaration
METHOD SecondMETH : INT
VAR_INPUT
END_VAR

//Implementation
SecondMETH := SEL(c,3,4);

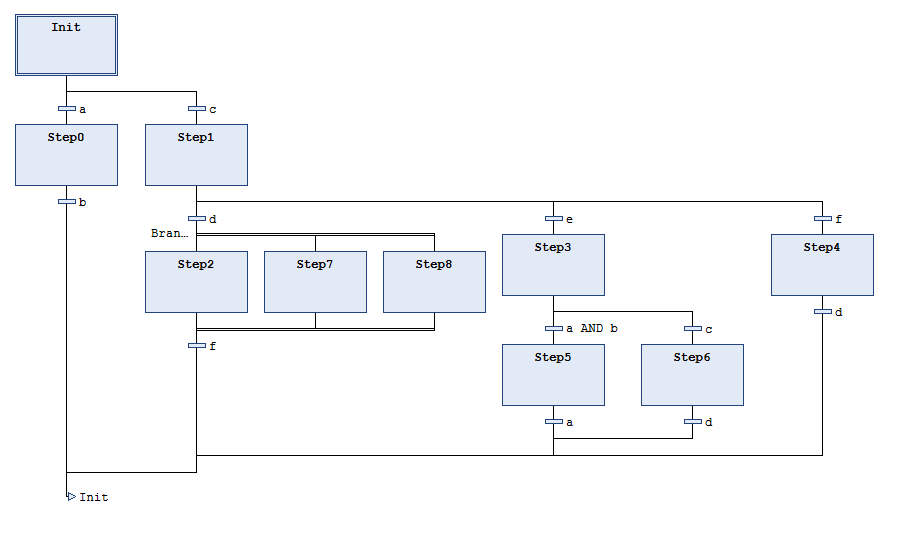

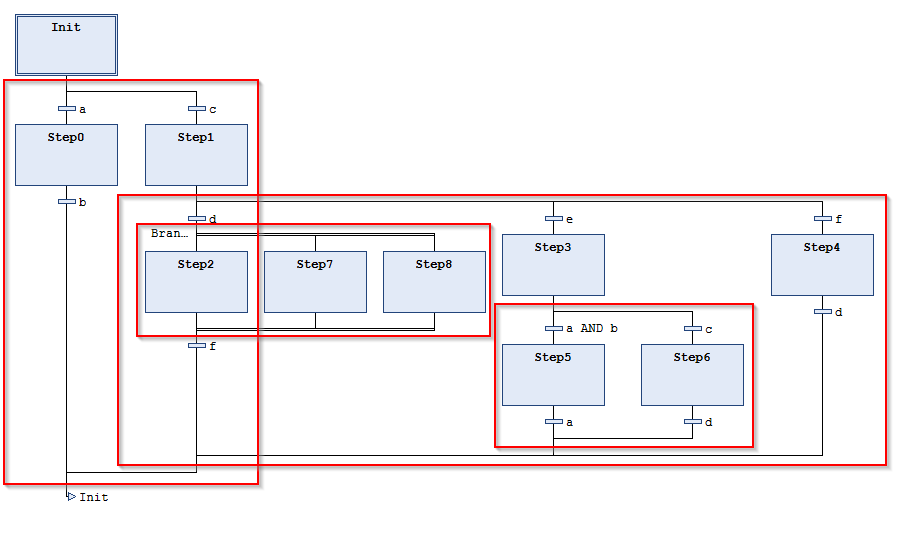

Il frammento di codice sopra in SFC ha 4 rami: 3 rami alternativi e 1 ramo parallelo

Lo snippet di codice in SFC ha 10 passaggi.
