Editor tabulare

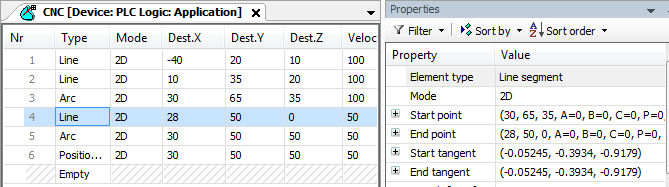

Nell'editor tabulare, i comandi del percorso sono elencati in una tabella. Sul Editor tabulare scheda, in Impostazioni CNC, puoi personalizzare le colonne di questa tabella. Il Impostazioni CNC si trovano come oggetti nella struttura dei dispositivi.

Per impostazione predefinita, le proprietà dell'elemento del percorso selezionato vengono visualizzate sul lato destro della tabella. Questi non possono essere modificati lì.

Quando si seleziona una linea, il rispettivo percorso di movimento viene disegnato nell'editor grafico. Il tipo di elemento determina quali proprietà specifiche di un elemento del percorso possono essere modificate. I parametri non modificabili sono ombreggiati. Premendo il F6 il tasto commuta lo stato attivo sull'editor grafico e viceversa.

Per una panoramica degli elementi supportati da questo editor, vedere il capitolo "Programma oggetto CNC".

Per ulteriori informazioni, vedere: Programmazione di un percorso nell'editor tabulare e Editor grafico
