Editor per DIN 66025

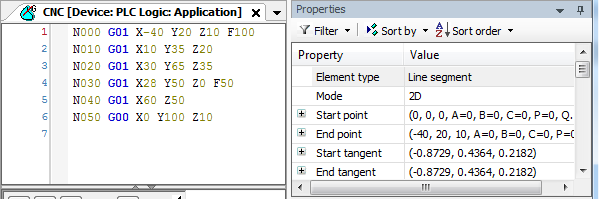

In questo editor si definiscono gli elementi del percorso come programma CNC secondo DIN 66025. Per impostazione predefinita, le proprietà dell'elemento del percorso selezionato vengono visualizzate sul lato destro. Tuttavia, non possono essere modificati lì.
Quando si seleziona una linea, il rispettivo percorso di movimento viene disegnato nell'editor grafico. Premendo il F6 il tasto commuta lo stato attivo sull'editor grafico e viceversa.
Per una panoramica degli elementi supportati da questo editor, vedere il capitolo "Programma oggetto CNC".
Importante
Si noti che i riferimenti delle variabili globali vengono valutati nel modulo decoder quando l'interprete sta elaborando i blocchi. Questo può accadere con alcuni cicli di anticipo prima che l'oggetto viaggi.
Per ulteriori informazioni, vedere: Programmazione di un percorso secondo DIN 66025 e Impostazioni CNC
