Esempio CNC 08: Utilizzo di Assi Addizionali

Vedi il CNC08_AdditionalAxes.project progetto di esempio nella directory di installazione di CODESYS sotto ..\CODESYS SoftMotion\Examples.

Questo esempio estende il CNC01_direct.projektprogetto descritto inEsempio CNC 01: Generazione diretta di OutQueue. Dimostra come utilizzare assi aggiuntivi. Come nell'esempio CNC 01, vengono raggiunte quattro posizioni nel piano X/Y con velocità e accelerazione definite. Inoltre, l'asse aggiuntivo A è azionato durante ogni movimento. Il programma imposta due punti di commutazione del percorso sul percorso.

Modifica di un programma CNC nell'editor

  1. Apri il CNC01_direct.project project dalla directory di installazione di CODESYS.

  2. Nel progetto, aprire il programma CNC Example.

  3. Aggiungere le posizioni per l'asse aggiuntivo A ai comandi di spostamento:

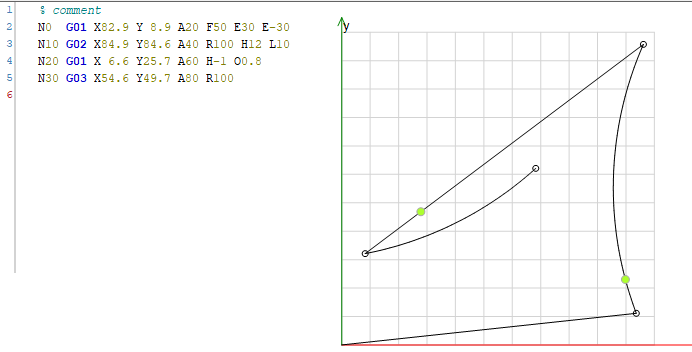

    Esempio 49. Editore CNC
    N0  G01 X82.9 Y 8.9 A20 F50 E30 E-30
N10 G02 X84.9 Y84.6 A40 R100 H12 L10
N20 G01 X 6.6 Y25.7 A60 H-1 O0.8
N30 G03 X54.6 Y49.7 A80 R100



Creazione di un'interfaccia dell'azionamento e configurazione del PLC

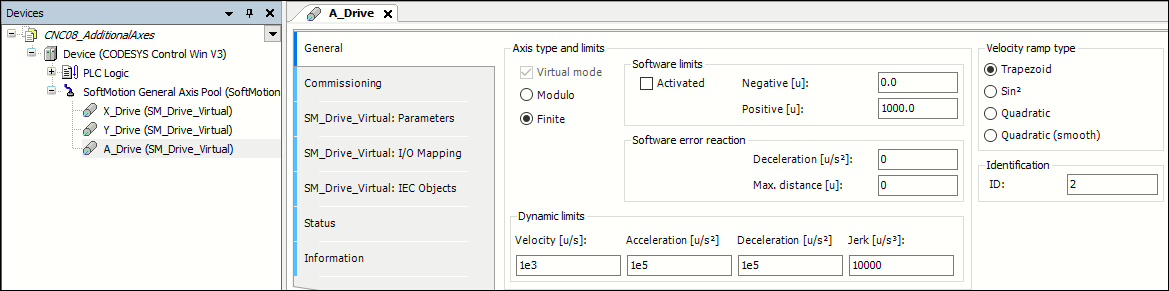

  1. Inserisci un'unità virtuale aggiuntiva A_Drive sotto il Pool di assi generali SoftMotion.

  2. Impostare i parametri come segue:


Modifica di un programma IEC

  1. Aprire il programma CFC Ipo.

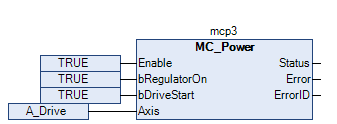

  2. Attiva l'unità aggiunta in precedenza A_Drive con il MC_Power blocco funzione.

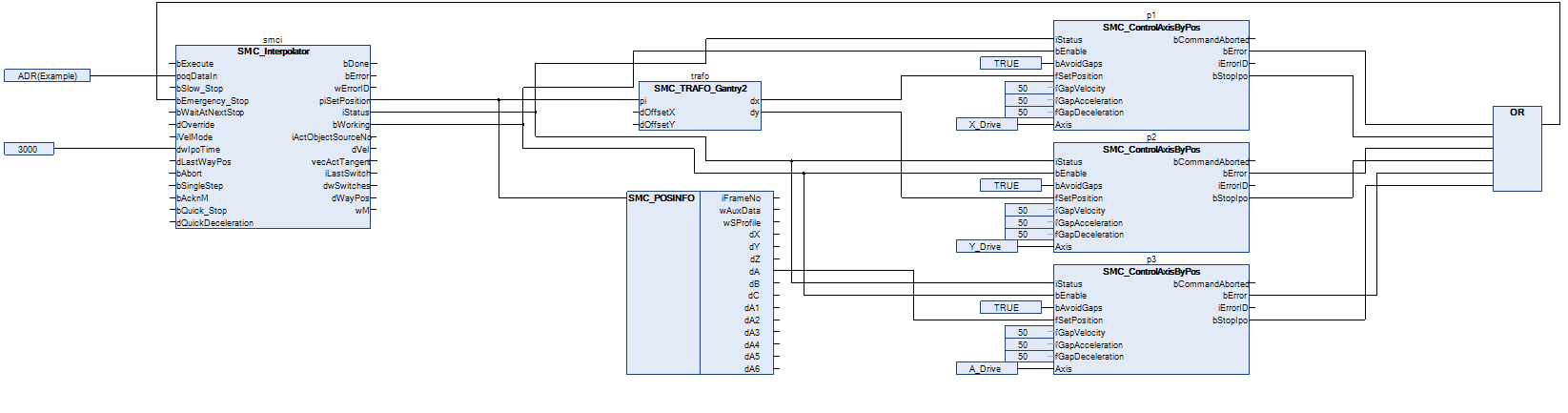

  3. In questo esempio, un semplice asse di orientamento (A_Drive) deve essere controllato con l'asse aggiuntivo A. Per questo motivo non sono necessari più moduli di trasformazione. La posizione nominale dell'interpolatore corrisponde direttamente alla posizione nominale dell'azionamento e viene applicata tramite il SMC_POSINFO selettore con il SMC_ControlAxisByPos blocco funzione. L'applicazione non garantisce che le uscite dell'interpolatore siano continue. Ad esempio, la posizione dell'asse aggiuntivo termina in un punto diverso da quello in cui inizia. Pertanto, è necessario attivare l'evitare il gap (bAvoidGaps, fGapVelocity, fGapAcceleration, e fGapDeceleration). Quindi collegare il bStopIpo uscita al bEmergency_Stop ingresso dell'interpolatore e collegare l'uscita dell'interpolatore iStatus ai rispettivi ingressi dei blocchi funzione di controllo dell'asse.

    Prestare attenzione soprattutto al corretto ordine dei blocchi funzione durante la programmazione con CFC.


La messa in produzione

Compila e avvia il programma creato. Il programma esegue il movimento del CNC non appena il Execute è stato impostato l'ingresso dell'interpolatore. Dopo che il programma è stato eseguito completamente, è possibile applicare un nuovo fronte di salita per riavviarlo.

Durante l'esecuzione del programma CNC, annotare la posizione dell'asse aggiuntivo A (piSetPosition.dA) che viene mostrato nella visualizzazione della POU di interpolazione.
