Scheda: Ridimensionamento/Mappatura

In questa scheda è possibile definire la relazione tra le unità tecniche (ad esempio, millimetri o gradi) e le unità di azionamento (incrementi). A seconda della descrizione del dispositivo, le opzioni di impostazione vengono visualizzate semplificate (parametro bHiresMode = TRUE), e/o la messa in scala per motori lineari può anche essere possibile (parametro IsLinearMotor = TRUE). Se necessario, è anche possibile influenzare la mappatura di oggetti di azionamento trasmessi ciclicamente su variabili IEC.

Tabella 11. Tipo di motore

Rotante

standard icon: Le impostazioni in Ridimensionamento applicare ai motori rotativi.

Lineare

standard icon: Le impostazioni in Ridimensionamento applicare ai motori lineari. (Configurazione semplificata senza ingranaggi e giri motore)



Tabella 12. Ridimensionamento

Inverti direzione

standard icon: La direzione di svolta è invertita. Il motore ottiene i valori specificati con segni opposti.

Precisione (cifre decimali)

Requisito: la descrizione del dispositivo specifica una finestra di dialogo di configurazione semplificata (parametro bHiresMode = TRUE). In questo caso, le impostazioni nascoste ottengono il valore predefinito di 1.

Numero di decimali per le unità utente degli incrementi da scalare e trasferire. Per esempio, 3 corrisponde a una precisione di 103.

incrementi <=> giri motore

Numero di incrementi che corrispondono a un dato numero di giri del motore. Puoi vedere il parametro sul Configurazione scheda dell'editor del dispositivo.

giri motore <=> giri uscita ingranaggio

Numero di giri del motore che corrisponde ad un dato numero di giri di uscita dell'ingranaggio.

l'uscita dell'ingranaggio gira <=> unità nell'applicazione

Numero di giri in uscita dell'ingranaggio che corrispondono a un'unità nell'applicazione.

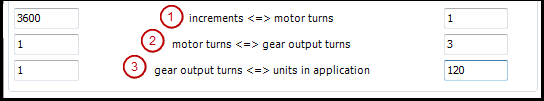

Esempio 4. Esempio di una configurazione completa

Nella configurazione di esempio, un azionamento che ha 3600 incrementi per giro di motore viene scalato in modo che le unità tecniche dell'applicazione siano gradi angolari diritti.



Tabella 13. Mappatura

Nota: questi parametri non sono disponibili per Drive_PosControl.

Mappatura automatica

standard icon: I parametri IEC che interessano il drive vengono mappati automaticamente ai corrispondenti ingressi e uscite del dispositivo. Dopo la disattivazione dell'opzione, la mappatura può essere modificata manualmente. Per fare ciò, modificare l'indirizzo o il tipo degli ingressi e delle uscite nell'elenco dei parametri visualizzato che è stato creato secondo il file di descrizione del dispositivo.
