Scheda: Generale

Tabella 6. Tipo e impostazioni degli assi

Tipo di asse

Modalità virtuale

standard icon: L'unità viene sostituita da una simulazione simile a un'unità di azionamento virtuale. Quando è presente un azionamento accoppiato, ciò non ha alcun effetto sul dispositivo fieldbus. Funzionano normalmente senza inviare o ricevere messaggi da o verso un

Nota: è anche possibile impostare e ripristinare una modalità virtuale di un convertitore in codice IEC tramite il pulsante SMC3_ReinitDrive blocco funzione.

Modulo

_cds_icon_radiobutton_activated.png: La trasmissione gira all'infinito senza limitare il campo di traslazione (esempio: trasmissione a cinghia).

Valore modulo [u]: Valore di un ciclo (periodo modulo)

Il valore viene salvato nel fPositionPeriod parametro del AXIS_REF_SM3 blocco funzione.

Nota: se si seleziona Modulo tipo di unità, quindi il prodotto fPositionPeriod * dwRatioTechUnitsDenom deve essere un numero intero.

Finito

_cds_icon_radiobutton_activated.png: L'azionamento ha un'area di lavoro fissa (esempio: un azionamento lineare).

Finecorsa software

attivato standard icon: I valori di posizione sono limitati dal limite inferiore Negativo e un limite superiore Positivo.

  • Negativo: Campo di immissione per il valore limite negativo

  • Positivo: Campo di immissione per il valore limite positivo

Tipo di motore

Rotary

_cds_icon_radiobutton_activated.png: Le impostazioni in Ridimensionamento si applicano ai motori rotativi.

Lineare

_cds_icon_radiobutton_activated.png: Le impostazioni in Ridimensionamento si applicano ai motori lineari. (Configurazione semplificata senza ingranaggi e giri del motore

Tipo di rampa di velocità

Definisce il profilo di velocità per i moduli monoasse e master/slave che generano movimento:

Nota: i tipi di rampa Sin² e Quadratico (liscio) non sono supportati per la robotica.

Trapezio

_cds_icon_radiobutton_activated.png: Profilo di velocità trapezoidale (con accelerazione costante in ogni segmento)

Peccato²

_cds_icon_radiobutton_activated.png: un profilo di velocità definito dalla funzione sin² (con curva di accelerazione costante).

Quadratico

_cds_icon_radiobutton_activated.png: Profilo di accelerazione in forma trapezoidale con limitazione degli strappi

Quadratico (liscio)

_cds_icon_radiobutton_activated.png: Mi piace Quadratico ma genera un profilo idiota senza salti.

Identificazione

ID

Identificatore intero. Deve essere univoco per ogni unità. Ad esempio, questo identificatore viene utilizzato nel registro del PLC per identificare l'unità in caso di errore

Tempo morto

Cicli

Il tempo morto in cicli tra fActPosition e il fSetPosition all'inizio di questo ciclo

Limiti dinamici

Vengono presi in considerazione i valori limite delle POU PLCopen Parte 4. Inoltre, sono utilizzati dalle POU della libreria con SMC_ControlAxisBy* per rilevare i salti.

Velocità [u/s]

Valore limite di velocità, accelerazione, decelerazione e strappo

Accelerazione [u/s²]

Decelerazione [u/s²]

Coglione [u/s³]



Tabella 7. Supervisione e reazione agli errori

Limiti del software

Attivato

standard icon: i valori di posizione sono limitati dal limite inferiore Negativo e un limite massimo Positivo.

  • Negativo: campo di immissione per il valore limite negativo

  • Positivo: campo di immissione per il valore limite positivo

Reazione all'errore del software

. Cause di un errore software
  • Raggiungere un finecorsa software

  • Superamento del ritardo software massimo consentito

  • Per assi finiti: troppi overflow a 32 bit

  • MC_Power.bRegulatorOn = FALSE durante un movimento attivo (errore: SMC_FB_ACTIVE_AXIS_DISABLED)

  • Blocco funzionale di movimento con Busy=TRUE non chiamato (errore: SMC_FB_WASNT_CALLED_DURING_MOTION)

Per la reazione all'errore del software, Decelerazione, il Massimo.e si tiene conto della decelerazione dei limiti dinamici. Viene calcolata anche una decelerazione a partire dalla distanza massima. Il valore di decelerazione più elevato viene

Decelerazione [u/s²]:

Decelerazione per la rampa di errore

Distanza massima [u]

Facoltativo

L'unità deve essersi fermata entro questa distanza dopo che si è verificato un errore.

Supervisione del ritardo di posizione

Risposta del sistema a un ritardo rilevato.

Un ritardo viene rilevato quando la differenza tra la posizione impostata e la posizione effettiva compensata supera il limite di ritardo. La posizione effettiva estrapolata viene calcolata con la seguente formula

extrapolated actual position := actual position + actual velocity * cycle time * Axis.fSetActTimeLagCycles

Questo valore è la posizione effettiva dell'asse compensata dal tempo morto.

Nota: se si sta monitorando il ritardo, è necessario determinare e inserire il tempo morto. Per una descrizione, consulta il capitolo seguente: Valori effettivi, valori impostati e tempo morto.

Nota: il monitoraggio del ritardo non è disponibile per le unità virtuali.

Disattivato

Nessuna risposta

Il monitoraggio dei ritardi è disattivato.

Disabilita l'unità

Le bRegulatorOn bit è costretto a FALSE (confronta con MC_Power input) che forza prima la decelerazione dell'azionamento e poi la disattivazione del convertitore (a seconda dell'implementazione dell'azionamento).

Fai una sosta rapida

Le bDriveStart bit è costretto a farlo FALSE (confronta con MC_Power input) che obbliga l'azionamento a eseguire un arresto rapido.

Resta abilitato

L'azionamento rimane acceso, ma tutti i movimenti di marcia vengono interrotti bruscamente.

Limite di ritardo:

Monitoraggio dei ritardi nel controller

Nell'unità può essere presente anche un monitoraggio indipendente, ma non è configurato in questa finestra di dialogo.



Per ulteriori informazioni, vedere: Determinazione dei tempi morti del sistema

Esempio 3. Esempio

Le immagini seguenti mostrano l'effetto dei diversi tipi di rampa. La posizione è disegnata in verde, la velocità in blu e l'accelerazione in rosso.

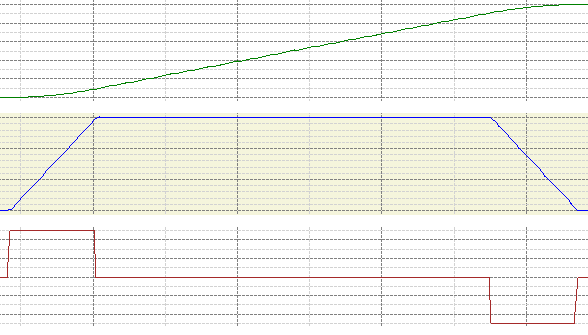

trapezio

La velocità è parzialmente lineare e continua, mentre l'accelerazione parzialmente costante indica salti.

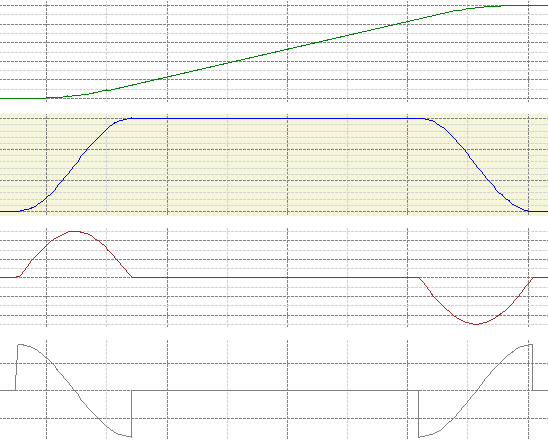

peccato²

Le interruzioni nel profilo di velocità vengono attenuate (utilizzando la funzione sin² invece delle linee) per ridurre i salti in accelerazione.

L'utente non può limitare il jerk per questo tipo di rampa. Lo strappo massimo impostato ha effetto solo se l'accelerazione non è uguale a zero all'inizio del movimento e la rampa di decelerazione e accelerazione interrotta non può continuare senza soluzione di continuità. Quindi, tenendo conto del limite di strappo, l'accelerazione viene ridotta a zero prima che inizi il movimento corrente. Rispetto al profilo di velocità trapezoidale, in questo caso la decelerazione richiede più tempo.

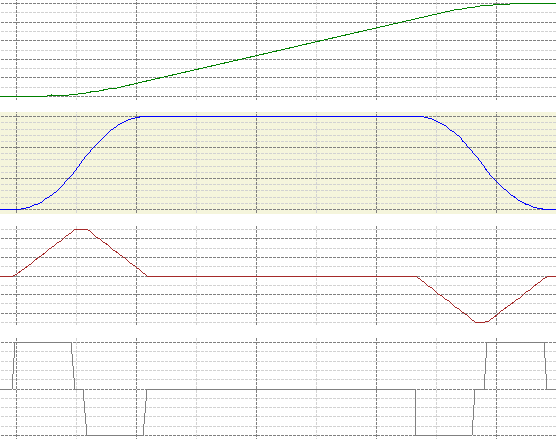

quadratico

L'accelerazione è parzialmente lineare e continua e il jerk ha dei salti. La velocità è costituita da segmenti quadratici e lineari.

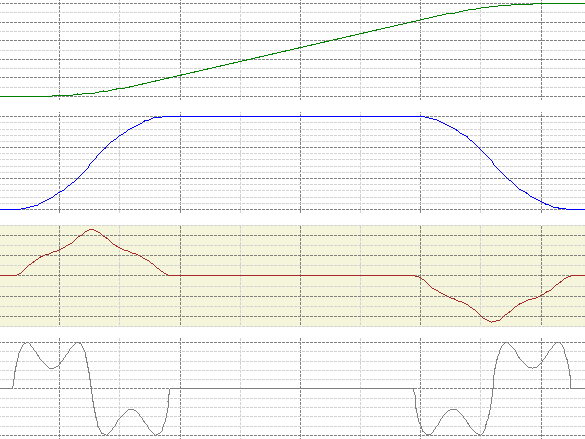

Quadratico (liscio)

Le rampe di accelerazione lineare del tipo a rampa quadratica sono sostituite da una funzione "liscia" con un valore di pendenza pari a zero all'inizio e alla fine. Di conseguenza, anche il jerk è continuo.

Nota: se un movimento viene interrotto, possono verificarsi interruzioni nello strappo.


Per ulteriori informazioni, vedere: Interruzione dei movimenti
