Comando: Mostra punti di interpolazione

Simbolo:

Funzione: Il comando attiva e disattiva la visualizzazione dei punti di interpolazione.

Chiamata: CNC menù

Requisiti: Nell'editor è aperto un percorso CNC.

Se è attivata la visualizzazione dei punti di appoggio, il percorso CNC viene visualizzato con i punti di appoggio.

Il tempo di ciclo, che è impostato nella finestra di dialogo delle impostazioni del CNC (preinterpolazione tab), serve per determinare i punti di interpolazione. Inoltre, questa funzione determina se un percorso CNC viene visualizzato o meno con la preelaborazione nell'editor.

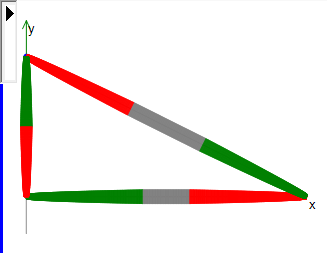

Visualizza nell'editor grafico

Viene visualizzato un punto di appoggio con una linea perpendicolare alla direzione del movimento. La lunghezza della linea è proporzionale alla velocità del percorso attuale. Ciò rende possibile una stima approssimativa del comportamento della velocità.

Distanza maggiore e linea lunga	Alta velocità
Distanza ridotta e linea corta	Bassa velocità
rosso	L'interpolatore viene decelerato.
Verde	L'interpolatore viene accelerato.
Grigio	L'interpolatore ha una velocità costante.
