FB_VIOLATIONCNT

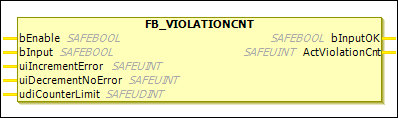

Descrizione Blocco Funzione

Il FB_VIOLATIONCNT blocco funzione viene utilizzato per implementare un contatore di errori ponderato.

Il bEnable ingresso viene utilizzato per attivare o disattivare il contatore. Quando il contatore è disattivato, il bInputOK le uscite sono impostate su FALSE E ActViolationCnt è impostato per 0.

Quando bEnable è impostato per TRUE, IL bInput l'ingresso viene controllato ogni volta che viene chiamato il blocco funzione.

Quando l'input bInput = TRUE, il contatore degli errori ActViolationCnt viene decrementato del valore uiDecrementNoError.
Nota: l'ingresso può essere negato, nel qual caso il segnale di ingresso deve esserlo FALSE.
Quando l'input bInput = FALSE, il contatore degli errori ActViolationCnt viene incrementato del valore uiIncrementError.
Nota: l'ingresso può essere negato, nel qual caso il segnale di ingresso deve esserlo TRUE.

Non appena il contatore degli errori raggiunge il valore massimo udiCounterLimit, bInputOK è impostato per FALSE.

Suggerimento

La disponibilità di questo blocco funzione dipende dagli indicatori di stato FBSupportFlags del file di descrizione ESI. Queste bandiere FBSupportFlags vengono valutati a partire da CODESYS Safety for EtherCAT Safety Module 4.3.0.0.

L'utilizzo di questo blocco funzione è impedito se il dispositivo in questione non supporta esplicitamente questo blocco funzione.

Tabella 58. VAR_INPUT

Nome	Tipo di dati	Valore iniziale	Descrizione, valori dei parametri
`bEnable`	`SAFEBOOL`	`FALSE`	Ingresso per l'attivazione della funzione `TRUE`: Il contatore interno è attivato. `FALSE`: Il contatore interno è disattivato.
`bInput`	`SAFEBOOL`	`FALSE`	Quando il contatore è attivato, l'ingresso viene controllato ogni volta che viene chiamato il blocco funzione. . Ingresso non negato `TRUE`: Il contatore viene decrementato del valore `uiDecrementNoError`. `FALSE`: Il contatore viene incrementato del valore `uiIncrementError`. . Ingresso negato `TRUE`: Il contatore viene incrementato del valore `uiIncrementError`. `FALSE`: Il contatore viene decrementato del valore `uiDecrementNoError`.
`uiIncrementError`	`SAFEUINT`	`0`	Valore di cui viene incrementato il contatore interno È consentito solo un valore costante (nessuna variabile)
`uiDecrementNoError`	`SAFEUINT`	`0`	Valore di cui viene decrementato il contatore interno È consentito solo un valore costante (nessuna variabile)
`udiCounterLimit`	`SAFEUINT`	`0`	Valore massimo per il contatore interno. Al di sopra di questo valore, il `bInputOK` l'uscita è impostata su `FALSE`. È consentito solo un valore costante (nessuna variabile)

Tabella 59. VAR_OUTPUT

Nome	Tipo di dati	Valore iniziale	Descrizione, valori dei parametri
`bInputOK`	`SAFEBOOL`	`FALSE`	Quando `Enable = TRUE` e il contatore degli errori interni lo è sotto il valore massimo su cui è impostata l'uscita `TRUE`.
`ActViolationCnt`	`SAFEUINT`	`0`	Indica il valore corrente del contatore interno quando viene inserito l'ingresso `bEnable = TRUE`. Altrimenti l'uscita è impostata su `0`.
