FB_TWOHAND

Descrizione Blocco Funzione

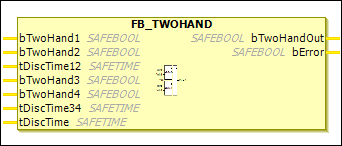

Il FB_TWOHAND blocco funzione implementa un circuito a due mani in cui entrambi i gruppi di ingresso devono essere azionati contemporaneamente per commutare l'uscita. L'uscita può essere ripristinata solo se entrambi i gruppi di ingresso sono stati impostati su logica 0 allo stesso tempo.

Un gruppo di ingressi può essere configurato come ingresso a canale singolo, a doppio canale e a doppio canale con monitoraggio del tempo di discrepanza. È inoltre possibile definire un monitoraggio temporale fino a 2500 ms tra i due gruppi di ingressi. Ogni ingresso può essere configurato sia come contatto normalmente chiuso (NC) che come contatto normalmente aperto (NO) utilizzando il Negazione comando.


Se bTwoHand2 e tDiscTime12 vengono cancellati, quindi bTwohand1 viene utilizzato come ingresso a 1 canale. Questo principio di funzionamento vale anche per la seconda coppia di ingressi.

Tabella 30. VAR_INPUT

Nome

Tipo di dati

Valore iniziale

Descrizione, valori dei parametri

bTwoHand1

SAFEBOOL

FALSE

1° canale di ingresso: The Negazione Il comando può essere utilizzato per specificare se a questo ingresso è collegato un contatto normalmente chiuso (è richiesto lo stato sicuro per 0 logico) o un contatto normalmente aperto (è richiesto lo stato sicuro per 1 logico).

bTwoHand2

SAFEBOOL

FALSE

2° canale di ingresso: stesso comportamento di bTwoHand1. Se il tempo di discrepanza non è uguale a 0, il 1° e il 2° canale di ingresso vengono considerati come il primo gruppo di ingresso e il tempo di discrepanza tra i due canali viene monitorato se uno dei due canali di ingresso richiede lo stato sicuro.

tDiscTime12

SAFETIME

TIME#0ms

Tempo di discrepanza per il monitoraggio temporale dei canali 1 e 2

bTwoHand3

SAFEBOOL

FALSE

3° canale di ingresso o 1° canale di ingresso del 2° gruppo di ingresso. Altrimenti corrisponde a bTwoHand1.

bTwoHand4

SAFEBOOL

FALSE

4° canale di ingresso o 2° canale di ingresso del 2° gruppo di ingresso. Altrimenti corrisponde a bTwoHand2.

tDiscTime34

SAFETIME

TIME#0ms

Tempo di discrepanza per il monitoraggio temporale dei canali 3 e 4

tDiscTime

SAFETIME

TIME#0ms

Tempo di discrepanza per il monitoraggio temporale dei due gruppi di ingressi



Tabella 31. VAR_OUTPUT

Nome

Tipo di dati

Valore iniziale

Descrizione, valori dei parametri

bTwoHandOut

SAFEBOOL

FALSE

Canale di uscita. Lo stato sicuro corrisponde alla logica 0.

bError

SAFEBOOL

FALSE

TRUE: Il monitoraggio del tempo di discrepanza di un gruppo di ingressi a 2 canali ha rilevato un errore. L'errore deve essere confermato tramite ERR_ACK ingresso dell'associato TwinSAFE gruppo.

FALSE: Non è stato rilevato alcun errore.



In questa sezione:
