FB_EDM

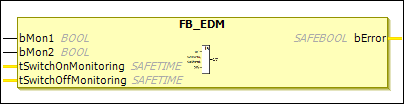

Descrizione Blocco funzione

Il FB_EDM (Monitoraggio dispositivo esterno) il blocco funzione monitora il bMon1 E bMon2 segnali nel tempo. È possibile configurare il monitoraggio dell'accensione e dello spegnimento. Nello stato predefinito, entrambi i monitor sono inattivi.

Nel caso del monitoraggio dell'accensione viene controllato se il bMon2 il segnale viene impostato su 0 entro il tempo specificato (massimo 10000 ms) in caso di modifica del bMon1 segnale da da 0 A 1.

Nel caso del monitoraggio dello spegnimento viene controllato se il bMon2 il segnale viene impostato su 1 entro il tempo specificato (massimo 10000 ms) in caso di modifica del bMon1 segnale da 1 A 0.

ll bError  l'uscita del blocco funzione viene impostata se viene superato il tempo di monitoraggio impostato. Questo può quindi essere ripristinato tramite ErrAck segnale del TwinSAFE gruppo.

Tabella 10. VAR_INPUT

Nome

Tipo di dati

Valore iniziale

Descrizione, valori dei parametri

bMon1

BOOL

FALSE

1° ingresso

IL Negazione il comando può essere utilizzato per impostare se l'ingresso è un contatto normalmente chiuso o normalmente aperto.

bMon2

BOOL

FALSE

2° ingresso

Ingresso, che deve assumere il valore opposto all'ingresso 1 entro i tempi impostati.

tSwitchOnMonitoring

SAFETIME

TIME#0ms

Ritardo di accensione

tSwitchOffMonitoring

SAFETIME

TIME#0ms

Ritardo di spegnimento



Tabella 11. VAR_OUTPUT

Nome

Tipo di dati

Valore iniziale

Descrizione, valori dei parametri

bError

SAFEBOOL

FALSE

TRUE: Gli orari di accensione o spegnimento sono stati superati.

FALSE: Non si è verificato alcun errore.
