SF_Antivalente

Standard di sicurezza applicabili

SF_Antivalent è un blocco funzione certificato PLCopen. Per informazioni dettagliate sulle norme applicate, vedere: "PLCopen – Comitato tecnico 5 – Software di sicurezza"

Importante

I requisiti elencati nelle norme devono essere soddisfatti dall'utente.

Descrizione dell'interfaccia

Questo blocco funzione converte due antivalenti SAFEBOOL ingressi (NO/NC coppia) a uno SAFEBOOL uscita con monitoraggio del tempo di discrepanza. Questo FB non deve essere utilizzato in modo autonomo poiché non ha un blocco al riavvio. È necessario collegare l'uscita ad altre funzionalità relative alla sicurezza.

Tabella 13. VAR_INPUT

Nome	Tipo di dati	Valore iniziale	Descrizione, valori dei parametri
`Activate`	`BOOL`	`FALSE`	Vedere Parametri di input generali
`S_ChannelNC`	`SAFEBOOL`	`FALSE`	Variabile `NC` sta per `Normally Closed`. Ingresso per collegamento NC `FALSE`: Contatto NC aperto `TRUE`: Contatto NC chiuso
`S_ChannelNO`	`SAFEBOOL`	`TRUE`	Variabile `NO` sta per Normalmente aperto Ingresso per `NO` connessione `FALSE`: `NO` contatto aperto `TRUE`: `NO` contatto chiuso
`DiscrepancyTime`	`TIME`	`T#0ms`	Costante Tempo massimo di monitoraggio dello stato di discrepanza di entrambi gli ingressi È necessario osservare l'avvertenza "DiscrepancyTime".

`DiscrepancyTime`

Si applica agli sviluppatori di livello esteso: The DiscrepancyTime l'ingresso deve essere attivato con un valore costante. Di conseguenza, il valore non deve essere modificato per le chiamate.

Tabella 14. VAR_OUTPUT

Nome	Tipo di dati	Valore iniziale	Descrizione, valori dei parametri
`Ready`	`BOOL`	`FALSE`	Vedere Parametri di uscita generali
`S_AntivalentOut`	`SAFEBOOL`	`FALSE`	Uscita relativa alla sicurezza `FALSE`: Minimo un segnale di ingresso "non attivo" o cambiamento di stato al di fuori del tempo di monitoraggio `TRUE`: Entrambi gli ingressi segnalano "attivo" e lo stato cambia entro il tempo di monitoraggio.
`SafetyDemand`	`BOOL`	`FALSE`	Vedere Parametri di uscita generali
`Error`	`BOOL`	`FALSE`	Vedere Parametri di uscita generali
`DiagCode`	`WORD`	`16#0000`	Vedere Codici diagnostici

Suggerimento

"Antivalente" significa che durante il normale funzionamento i due ingressi si trovano contemporaneamente in stati opposti. Questo è talvolta chiamato "complementare" o "non equivalente".

Per determinati livelli (inferiori) di requisiti di sicurezza, può essere consentito l'uso BOOL come input e SAFEBOOL come uscita. Tuttavia, questo deve essere valutato tramite l'FMEA dell'applicazione. In biblioteca va fatta una distinzione tra i SAFEBOOL e BOOL versione.

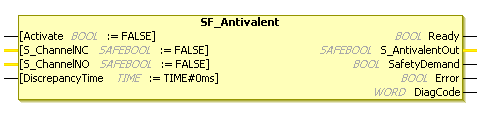

Figura 14. Blocco funzione: SF_Antivalent

Descrizione funzionale

Questo blocco funzione converte due antivalenti SAFEBOOL ingressi a uno SAFEBOOL uscita con monitoraggio del tempo di discrepanza. Entrambi gli ingressi sono interdipendenti. L'uscita del blocco funzione mostra il risultato della valutazione di entrambi i canali.

Se S_AntivalentOut = TRUE e uno degli ingressi di sicurezza cambia, l'uscita passa immediatamente a FALSE.

Monitoraggio del tempo di discrepanza: il tempo di discrepanza è il periodo massimo durante il quale entrambi gli ingressi possono avere gli stessi stati senza che il blocco funzione rilevi un errore. Il monitoraggio del tempo di discrepanza inizia quando lo stato di un ingresso cambia. Il blocco funzione rileva un errore quando entrambi gli ingressi hanno gli stessi valori una volta trascorso il tempo di discrepanza.

Entrambi gli ingressi devono essere commutati simmetricamente. Ciò significa che il monitoraggio viene eseguito per entrambi gli ingressi per il passaggio da TRUE a FALSE così come per il passaggio da FALSE a TRUE.

Tabella 15. Tabella logica degli ingressi e delle uscite

Ingressi				Uscite
`Activate`	`S_ChannelNC`	`S_ChannelNO`	`DiscrepancyTime`	`Ready`	`S_AntivalentOut`	`SafetyDemand`	`Error`	`DiagCode`
`FALSE`	`FALSE`	`TRUE`	Non iniziato	`FALSE`	`FALSE`	`FALSE`	`FALSE`	`16#0000`
`TRUE`	`FALSE`	`TRUE`	Non iniziato	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`16#8801`
`TRUE`	`FALSE -> TRUE`	`TRUE`	Cominciato	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`16#8802`
`TRUE`	`TRUE`	`TRUE -> FALSE`	Cominciato	`TRUE`	`TRUE`	`FALSE`	`FALSE`	`16#8000`
`TRUE`	`TRUE`	`FALSE`	Non iniziato	`TRUE`	`TRUE`	`FALSE`	`FALSE`	`16#8000`
`TRUE`	`TRUE`	`FALSE -> TRUE`	Cominciato	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`16#8806`
`TRUE`	`TRUE -> FALSE`	`TRUE`	Cominciato	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`16#8801`
`TRUE`	`FALSE`	`TRUE`	Non iniziato	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`16#8801`
`TRUE`	`FALSE`	`TRUE -> FALSE`	Cominciato	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`16#8804`
`TRUE`	`FALSE -> TRUE`	`FALSE`	Cominciato	`TRUE`	`TRUE`	`FALSE`	`FALSE`	`16#8000`
`TRUE`	`TRUE -> FALSE`	`FALSE`	Cominciato	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`16#8806`
`TRUE`	`FALSE`	`FALSE -> TRUE`	Cominciato	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`16#8801`

Suggerimento

Nella tabella logica, una freccia -> sta per una transizione. TRUE -> FALSE significa che il valore della variabile jas è cambiato da TRUE a FALSE.

Diagramma di stato

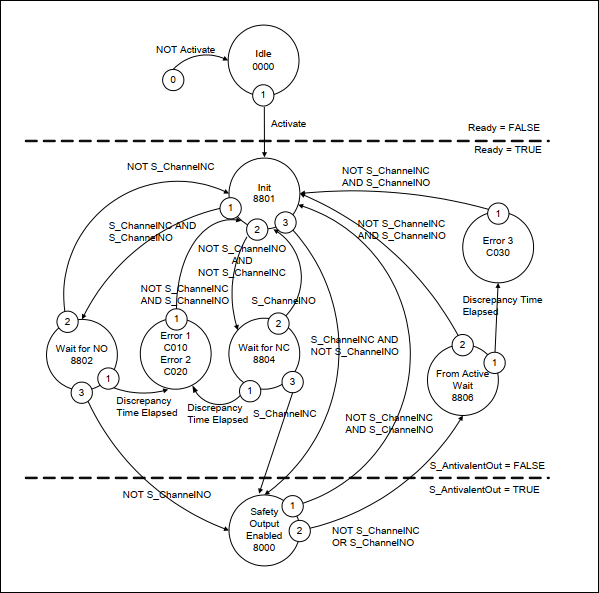

Figura 15. Diagramma di stato: SF_Antivalent

Suggerimento

Il passaggio da qualsiasi stato al Idle stato dovuto a Activate = FALSE non è mostrato. Tuttavia, queste transizioni hanno la massima priorità.

Tipici diagrammi temporali

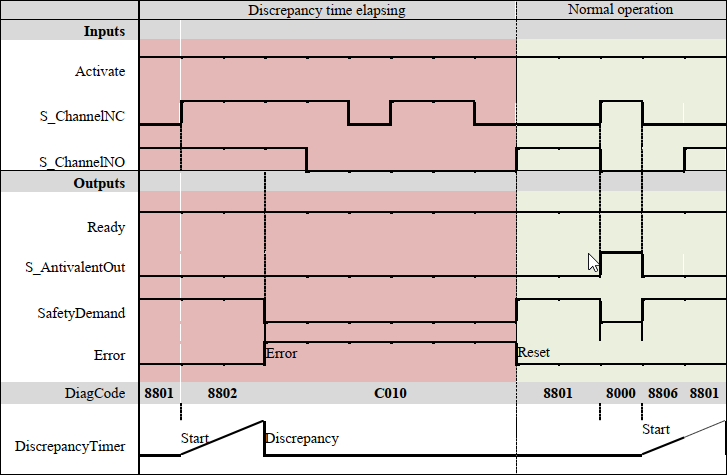

Figura 16. Diagramma di temporizzazione 1: SF_Antivalent

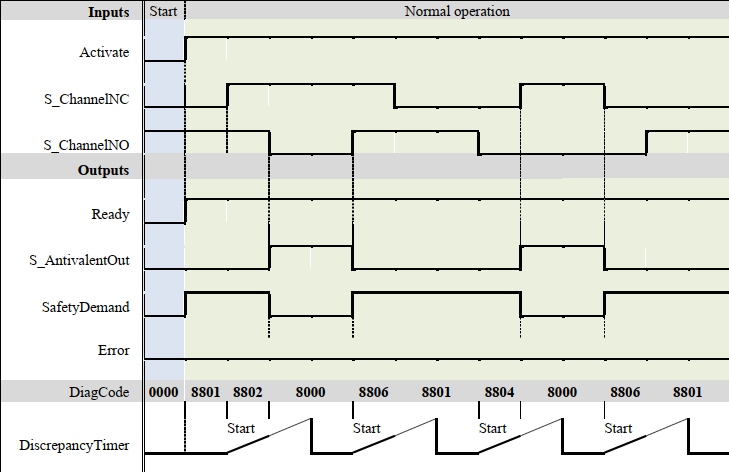

Figura 17. Diagramma di temporizzazione 2: SF_Antivalent

Rilevamento errori

Il blocco funzione controlla il tempo di discrepanza tra i canali NO e Canale NC.

Comportamento di errore

L'output S_AntivalentOut è impostato per FALSE. Error è impostato per TRUE. DiagCode indica gli stati di errore. Non esiste un Reset definito come un ingresso accoppiato al reset di un errore. Non appena un insieme di valori di input con il corretto S_AntivalentOut è presente, Error è FALSE ancora.

Codici di stato e di errore specifici del blocco funzione

Tabella 16. Codici di errore specifici dell'FB

`DiagCode`	Nome dello stato	Descrizione dello stato e impostazione dell'uscita
`16#C010`	`Error 1`	Tempo di discrepanza trascorso nello stato `16#8802` `Ready = TRUE` `S_AntivalentOut = FALSE` `SafetyDemand = FALSE` `Error = TRUE`
`16#C020`	`Error 2`	Tempo di discrepanza trascorso nello stato `16#8804` `Ready = TRUE` `S_AntivalentOut = FALSE` `SafetyDemand = FALSE` `Error = TRUE`
`16#C030`	`Error 3`	Tempo di discrepanza trascorso nello stato `16#8806` `Ready = TRUE` `S_AntivalentOut = FALSE` `SafetyDemand = FALSE` `Error = TRUE`

DiagCode

Nome dello stato

Descrizione dello stato e impostazione dell'uscita

16#C010

Error 1

Tempo di discrepanza trascorso nello stato 16#8802

Ready = TRUE

S_AntivalentOut = FALSE

SafetyDemand = FALSE

Error = TRUE

16#C020

Error 2

Tempo di discrepanza trascorso nello stato 16#8804

Ready = TRUE

S_AntivalentOut = FALSE

SafetyDemand = FALSE

Error = TRUE

16#C030

Error 3

Tempo di discrepanza trascorso nello stato 16#8806

Ready = TRUE

S_AntivalentOut = FALSE

SafetyDemand = FALSE

Error = TRUE

Tabella 17. Codici di stato specifici di FB

`DiagCode`	Nome dello stato	Descrizione dello stato e impostazione dell'uscita
`16#0000`	`Idle`	Il blocco funzione non è attivo (stato iniziale). `Ready = FALSE` `S_AntivalentOut = FALSE` `SafetyDemand = FALSE` `Error = FALSE`
`16#8801`	`Init`	È stata rilevata un'attivazione dall'FB e l'FB è ora attivato. `Ready = TRUE` `S_AntivalentOut = FALSE` `SafetyDemand = TRUE` `Error = FALSE`
`16#8000`	`Safety Output Enabled`	Gli ingressi vengono commutati su `TRUE` in modalità antivalente. `Ready = TRUE` `S_AntivalentOut = TRUE` `SafetyDemand = FALSE` `Error = FALSE`
`16#8802`	`Wait for NO`	`ChannelNC` è stato commutato a `TRUE` - aspettando `ChannelNO` a cui passare `FALSE`; timer di discrepanza avviato. `Ready = TRUE` `S_AntivalentOut = FALSE` `SafetyDemand = TRUE` `Error = FALSE`
`16#8804`	`Wait for NC`	`ChannelNO` è stato commutato a `FALSE` - aspettando `ChannelNC` a cui passare `TRUE`; timer di discrepanza avviato. `Ready = TRUE` `S_AntivalentOut = FALSE` `SafetyDemand = TRUE` `Error = FALSE`
`16#8006`	`From Active Wait`	Un canale è stato commutato su inattivo; in attesa che anche il secondo canale diventi inattivo. `Ready = TRUE` `S_AntivalentOut = FALSE` `SafetyDemand = TRUE` `Error = FALSE`
