Gestione del PLC Compound Safety
Poiché il PLC di sicurezza composto è costituito da una relazione strutturata tra più controllori di sicurezza e controllori standard, è necessaria una gestione speciale per alcuni casi d'uso standard:
Primi passi per creare un nuovo progetto
Aggiornamento del dispositivo
Scansione del dispositivo/comunicazione con i PLC
Suggerimento
Controllare anche la documentazione OEM del produttore del dispositivo per note su un trattamento speciale o requisiti del PLC di sicurezza composto del produttore specifico.
Primi passi per creare un nuovo progetto
Il predefinito CODESYS la procedura guidata per la creazione di un progetto standard non supporta la creazione automatica di un PLC Compound Safety CODESYS progetto. Pertanto, i primi passi sono i seguenti:
Crea un vuoto CODESYS progetto.
Nel Dispositivi visualizzare, aggiungere un nuovo dispositivo: fare clic con il pulsante destro del mouse sul nodo principale e fare clic su Aggiungi dispositivo nel menu contestuale.
Nel Aggiungi dispositivo finestra di dialogo, selezionare il dispositivo corretto per il PLC di sicurezza composta e fare clic Aggiungi dispositivo per confermare.

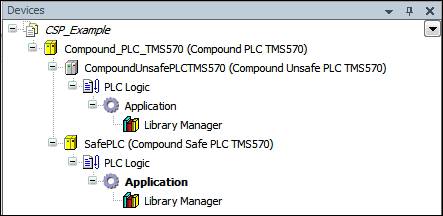

Il PLC di sicurezza composta viene visualizzato in Dispositivi visualizzare, ad esempio:
Aggiornamento del dispositivo
Il PLC di sicurezza composta può essere costituito da più dispositivi (vedere la figura sopra). Pertanto, se si desidera aggiornare tutte le parti del PLC di sicurezza composta, utilizzare il Aggiorna dispositivo comando su ciascuno dei dispositivi interessati. Vedere i passaggi consigliati come segue:
Installare tutte le descrizioni dei dispositivi fornite dall'OEM che si desidera aggiornare e che fanno parte del Compound Safety PLC.
Aggiorna il dispositivo del PLC root.
Aggiorna tutti i dispositivi sotto il PLC radice.
Scansione/comunicazione del dispositivo
Nel PLC Compound Safety predefinito, la gestione della scansione e della comunicazione del dispositivo differisce leggermente da quella di un PLC standard.
Scansione del dispositivo per un PLC di sicurezza composta
Il PLC di sicurezza composta ha un PLC radice e solo questo PLC è in grado e responsabile dell'esecuzione della scansione del dispositivo. Per eseguire la scansione del PLC di sicurezza composta, utilizzare il Impostazioni di comunicazione del PLC radice (simile a uno standard CODESYS PLC).
NOTA: Nei sottodispositivi non sono presenti Impostazioni di comunicazione scheda.
Se la scansione del dispositivo è riuscita ed è impostato un "percorso attivo" per il PLC root, viene visualizzato un messaggio nel file Messaggi vista che conferma che le impostazioni di comunicazione per i sottodispositivi sono state impostate automaticamente in background.
Collegamento al PLC
I sottodispositivi di un PLC Compound Safety sono PLC indipendenti, ad eccezione delle impostazioni di comunicazione o degli EVL o EVC.
Ciò significa che i servizi online come "download dell'applicazione", "avvio dell'applicazione", "accesso alla modalità di debug" e così via sono specifici del dispositivo secondario selezionato (dall'"applicazione attiva").
Esempio: il download di un'applicazione sul sottodispositivo A viene gestito solo dal sottodispositivo A e così via. L'applicazione del sottodispositivo B non è influenzata da ciò.
