Impostazione dell'applicazione di sicurezza
Nel File menu, clicca Nuovo progetto per creare un nuovo progetto.
Nel Nuovo progetto dialogo, seleziona un Progetto vuoto, O Progetto di sicurezza vuoto (progetto vuoto con modello per la gestione degli utenti di sicurezza) e fare clic su OK pulsante.
Nel Dispositivi visualizza, seleziona il progetto (nell'esempio: Safety_Project) per aggiungere i controllori standard pianificati (master del bus di campo) al progetto e fai clic Aggiungi dispositivo nel menu contestuale.
Selezionare ciascun controller che deve ricevere un controller di sicurezza.
Aggiungere il controller di sicurezza ai controller standard selezionati. Per farlo, selezionare il controller standard, fare clic su Aggiungi dispositivo nel menu contestuale e selezionare il controller di sicurezza.
Se hai selezionato Progetto di sicurezza vuoto nel passaggio 2, quindi ora inserisci il "Proprietario" nel Utente corrente campo del Login dialogo. La password è vuota. Fare clic su OK pulsante.
Quando si utilizza il modello con la gestione degli utenti di sicurezza, eseguire i passaggi aggiuntivi in Ulteriore procedura per il progetto di sicurezza con modello di gestione degli utenti.
Suggerimento
Quando si crea un progetto di sicurezza si consiglia di selezionare Progetto di sicurezza vuoto modello nel Nuovo progetto dialogo. Questo modello è un progetto vuoto con configurazione utente di sicurezza per il CODESYS Safety Extension gestione degli utenti.
Importante
Se selezioni Progetto vuoto come modello, dovrai realizzare tu stesso la gestione degli utenti completamente.
Per una descrizione della gestione degli utenti e della configurazione degli utenti di sicurezza, vedere: Impostazione della gestione degli utenti nel progetto.
Suggerimento
Quando si seleziona il Progetto di sicurezza vuoto modello, il Login dialogo appare quando si inserisce il controller di sicurezza. Gli unici utenti creati sono "Owner", "saf" e "ext"; la password è vuota.

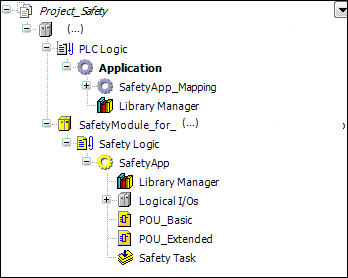

Logica di sicurezza:
Punto logico del controllore di sicurezza, al di sotto del quale può essere collegato esattamente un oggetto applicativo di sicurezza.
App di sicurezza:
Punto nodo al di sotto del quale si trovano gli oggetti appartenenti all'oggetto dell'applicazione di sicurezza.
Oggetto che definisce la versione di esecuzione del codice e lo stato attualmente protetto (pin) dell'applicazione. Per maggiori informazioni, vedere: Fissaggio
L'editor dell'oggetto gestisce l'elenco degli oggetti che appartengono attualmente all'oggetto dell'applicazione di sicurezza.
Responsabile della biblioteca:
Contiene le librerie disponibili sul controllore di sicurezza inserito.
Questi sono:
SafetyPLCopenSafetyStandardulteriori librerie dipendenti dal dispositivo, se necessario
I/O logici:
Punto nodo a cui possono essere aggiunti oggetti I/O logici. Questi I/O logici aggiunti vengono utilizzati per lo scambio di dati e I/O con il controller standard
Compito di sicurezza:
Questo oggetto elenca tutti i programmi caricati ed eseguiti sul controller.
POU di base sulla sicurezza
POU (programma o blocco funzione) con livello di programmazione base
POU esteso di sicurezza
POU (programma o blocco funzione) con livello di programmazione esteso
Elenco delle variabili globali (Sicurezza)
Dichiarazione delle variabili globali valide solo all'interno dell'oggetto applicazione di sicurezza
Elenco delle variabili di rete di sicurezza (mittente)
Elenco delle variabili di rete di sicurezza (Ricevitore)
Ulteriore procedura per il progetto di sicurezza con modello di gestione degli utenti

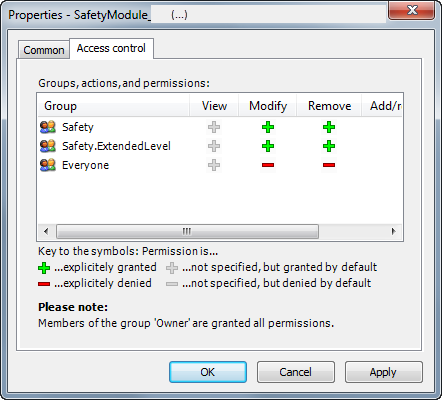

Aprire la finestra di dialogo delle proprietà del controllore di sicurezza: selezionare il controllore di sicurezza nell'albero del progetto e fare clic su Proprietà nel menu contestuale.
Aprire il Controllo degli accessi scheda.
Aprire le celle in Modificare E Rimuovere colonne del Tutti gruppo di utenti facendo doppio clic, selezionare Negare per ciascuno e confermare con OK.
Aprire le celle in Modificare E Rimuovere colonne del Sicurezza E Sicurezza.Livello esteso gruppi di utenti facendo doppio clic, selezionare Concessione per ciascuno e confermare con OK.
