Connessione a un controller confermato
Connessione di rete per la connessione confermata
Imposta il percorso attivo sul dispositivo desiderato (nome dispositivo) su Comunicazione scheda del controllore di sicurezza. (vedere: Scheda: Impostazioni di comunicazione) La procedura corrisponde alla procedura in CODESYS Standard.
Clic Online → Accedi.

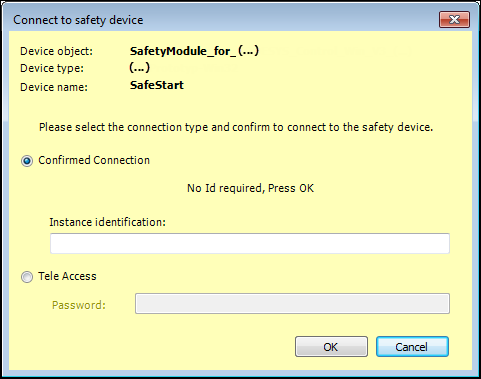

Nel Connettersi al controller di sicurezza dialogo, selezionare il Connessione confermata tipo di connessione.
Eseguire l'azione sul controllore di sicurezza come descritto nella finestra di dialogo (ad esempio premere il pulsante)
Fare clic sul OK pulsante.
A seconda che sul controller di sicurezza non esista alcuna applicazione, un'applicazione di avvio invariata o un'applicazione di avvio modificata, vengono visualizzate le finestre di dialogo corrispondenti. Controllare le finestre di dialogo e confermarle quando necessario.
Nel Autorizzazione dialogo, immettere la password dell'applicazione di avvio impostata (password BA). La password per un nuovo controller è specifica del sistema (ad esempio vuota).
Conferma della connessione
La conferma della connessione può avvenire (in modo specifico del sistema) tramite un'azione sul dispositivo o immettendo un ID istanza controller univoco. Il tipo di conferma da eseguire è definito dal rispettivo controller di sicurezza.
La connessione al controller di sicurezza avviene sempre tramite un nome utente. Se lo sviluppatore non ha effettuato l'accesso come utente, viene utilizzato il nome utente corrente del sistema operativo (Windows).
Azione sul controllore di sicurezza
Input dell'ID istanza del controller
Variante 1: Azione sul controllore di sicurezza
Lo sviluppatore è richiesto nel Connettersi al controller di sicurezza dialogo (Connessione di rete per la connessione confermata) per confermare la connessione tramite un'azione sul controller di sicurezza (ad esempio l'azionamento di un pulsante sul controller di sicurezza). Nessuna connessione online può essere stabilita al controller di sicurezza senza l'azione sul controller di sicurezza.
Se lo sviluppatore non conferma entro il periodo di attesa specifico del sistema, si apre nuovamente la finestra di dialogo corrispondente e lo sviluppatore può ripetere l'azione sul controllore di sicurezza.
Variante 2: ID istanza controller
La connessione al controller deve essere confermata immettendo l'ID istanza del controller (Identificazione dell'istanza) per questo controller nel Connettersi al controller di sicurezza dialogo. Se l'identificazione viene rifiutata dal controller, il dialogo viene aperto di nuovo e lo sviluppatore può ripetere l'input dell'ID istanza del controller.
L'ID dell'istanza del controller è specificato in modo univoco per il controller (ad esempio numero di serie) e non può essere modificato dall'utente.
Cambio utente nel CODESYS progetto
Copia del CODESYS progetto su un altro computer
Modifica dell'istanza del controller (nodo a cui deve essere effettuata la connessione) all'interno dell' CODESYS progetto
Importante
Se più controller di sicurezza sono in modalità online in progetti con più controller di sicurezza, prima che vengano eseguiti i comandi online, viene visualizzata una finestra di dialogo che chiede a quale controller deve essere applicato il comando. L'utente deve verificare il nome del dispositivo visualizzato confrontandolo con le aspettative e annullando il comando online se si verifica un errore.
