Oggetto: Modulo F-Device (nell'applicazione di sicurezza)
Suggerimento
Per una descrizione esatta degli I/O logici di F-Device moduli, vedere Editor di dispositivi di I/O logici.
Scheda: Configurazione sicura
Nel caso dei moduli F-Device, il PROFIsafe l'indirizzo del modulo F è definito in questa scheda. È costituito dai due parametri di indirizzo Source Address E Destination AddressPer l'assegnazione degli indirizzi è necessario attenersi al Manuale d'uso.

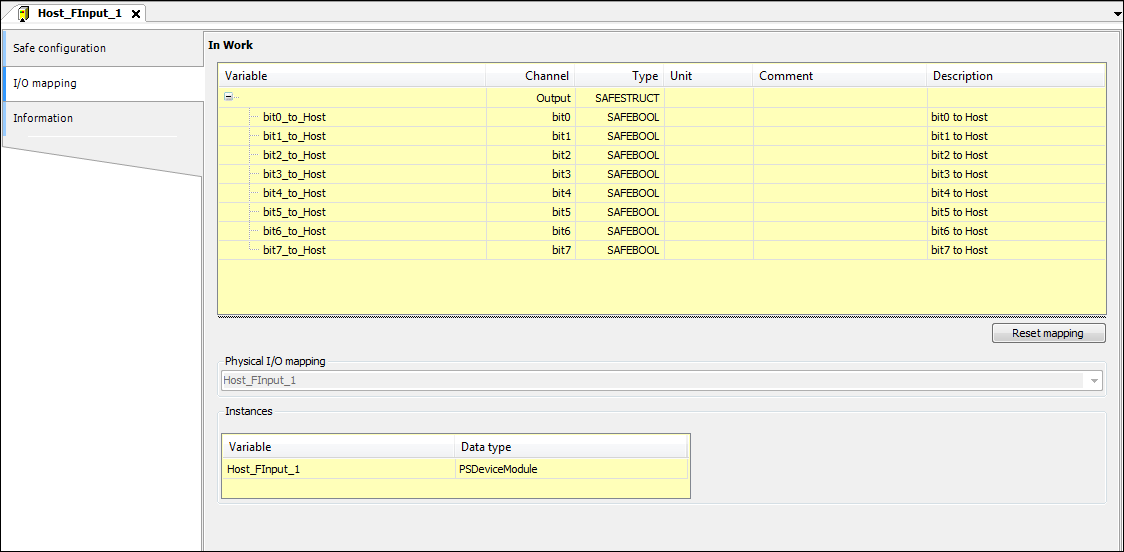

Scheda: Mappatura I/O
Ogni F-Device il modulo ha canali di input e/o output sicuri attraverso i quali l'applicazione può scambiare segnali sicuri con l'F-Host (PROFIsafe controller master). L'utente può collegare i canali sul Mappatura I/O scheda dell'editor degli I/O logici alle variabili dell'applicazione IEC. Questi input e output del Mappatura I/O le schede vengono interpretate come segue: le uscite dell'F-Host sono segnali di ingresso all'applicazione IEC dell' PROFIsafe F-Device.
