SF_MutingSeq

Suggerimento

La versione del blocco funzione come descritto qui corrisponde all'ultima versione del blocco funzione in Elenco delle versioni dei blocchi funzionali.

Norme di sicurezza applicabili

SF_MutingSeq è un blocco funzione PLCopen certificato. Per informazioni dettagliate sugli standard applicati, vedere "PLCopen – Comitato tecnico 5 – Software di sicurezza".

Importante

I requisiti elencati nelle norme devono essere soddisfatti dall'utente.

Descrizione dell'interfaccia

Muting è la soppressione deliberata di una funzione di sicurezza (esempio: barriera fotoelettrica). In questo blocco è specificato il muting sequenziale con quattro sensori di muting.

Tabella 54. VAR_INPUT

Nome	Tipo di dati	Valore iniziale	Descrizione, valori dei parametri
`Activate`	`BOOL`	`FALSE`	Parametri di input generali
`S_AOPD_In`	`SAFEBOOL`	`FALSE`	Variabile `OSSD` segnale da `AOPD`. `FALSE`: Campo di protezione interrotto. `TRUE`: Campo di protezione non interrotto.
`MutingSwitch11`	`BOOL`	`FALSE`	Variabile Stato del sensore di silenziamento `MutingSwitch11`. `FALSE`: `MutingSwitch11` non smorzato. `TRUE`: Pezzo azionato `MutingSwitch11`. Nota: a seconda dei requisiti di sicurezza, `SAFEBOOL` deve essere collegato invece di `BOOL`.
`MutingSwitch12`	`BOOL`	`FALSE`	Variabile. Stato del sensore di silenziamento `MutingSwitch12`. `FALSE`: `MutingSwitch12` non smorzato. `TRUE`: Pezzo azionato `MutingSwitch 12` Nota: a seconda dei requisiti di sicurezza, `SAFEBOOL` deve essere collegato invece di `BOOL`.
`MutingSwitch21`	`BOOL`	`FALSE`	Variabile. Stato del sensore di silenziamento `MutingSwitch21`. `FALSE`: `MutingSwitch21` non attivato. `TRUE`: Pezzo azionato `MutingSwitch21`. Nota: a seconda dei requisiti di sicurezza, `SAFEBOOL` deve essere collegato invece di `BOOL`.
`MutingSwitch22`	`BOOL`	`FALSE`	Variabile Stato del sensore di silenziamento `MutingSwitch22`. `FALSE`: `MutingSwitch 22` non azionato. `TRUE`: Pezzo azionato `MutingSwitch 22` Nota: a seconda dei requisiti di sicurezza, `SAFEBOOL` deve essere collegato invece di `BOOL`.
`S_MutingLamp`	`SAFEBOOL`	`FALSE`	Variabile o costante. Mostra lo stato della lampada di disattivazione dell'audio. `FALSE`: Lampada di silenziamento difettosa `TRUE`: La lampada di silenziamento non è difettosa.
`MaxMutingTime`	`TIME`	`T#0s`	Costante `0 .. 10 min`. Tempo massimo per la sequenza di disattivazione completa, il timer si avvia quando viene azionato il primo sensore di disattivazione. IL `MaxMutingTime` è necessario osservare la nota di attenzione.
`MutingEnable`	`BOOL`	`FALSE`	Variabile o costante. Comando del sistema di controllo che attiva l'avvio della funzione di muting quando richiesto dal ciclo macchina. Dopo l'avvio della funzione di muting, questo segnale può essere disattivato. `FALSE`: Disattivazione audio non attiva `TRUE`: Avvio della funzione di disattivazione audio attivata.
`S_StartReset`	`SAFEBOOL`	`FALSE`	Parametri di input generali
`Reset`	`BOOL`	`FALSE`	Parametri di input generali

Tempo di silenziamento massimo

Per gli sviluppatori di livello esteso: MaxMutingTime input deve essere impostato su un valore costante. Ciò significa che questo valore non deve essere modificato per le chiamate.

Tabella 55. VAR_OUTPUT

Nome	Tipo di dati	Valore iniziale	Descrizione, valori dei parametri
`Ready`	`SAFEBOOL`	`FALSE`	Parametri di output generali
`S_AOPD_Out`	`SAFEBOOL`	`FALSE`	Uscita orientata alla sicurezza, indica lo stato della protezione non isolante dell'applicazione di muting. `FALSE`: `AOPD` il campo di protezione è interrotto e la disattivazione dell'audio non è attiva. `TRUE`: `AOPD` il campo di protezione non è interrotto o la disattivazione è attiva.
`S_MutingActive`	`SAFEBOOL`	`FALSE`	Visualizza lo stato del processo di disattivazione dell'audio. `FALSE`: Disattivazione audio non attiva `TRUE`: Disattivazione audio attiva
`Error`	`BOOL`	`FALSE`	Parametri di output generali
`DiagCode`	`WORD`	`16#0000`	Codici diagnostici

Importante

Un cortocircuito nei segnali del sensore di muting o un errore di applicazione funzionale nel supporto di questi segnali non è supportato da questo blocco funzione, ma viene interpretato come una sequenza di muting non corretta. (Tipo di dati BOOL, fornito dall'hardware o dal software funzionale dell'utente.) Tuttavia, ciò non dovrebbe portare a un silenziamento indesiderato. Gli utenti dovrebbero considerare questo aspetto nelle rispettive analisi dei rischi.

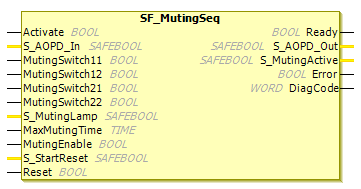

Figura 85. Blocco funzione: SF_MutingSeq

Descrizione funzionale

Il muting è la soppressione deliberata di una funzione di sicurezza. Ciò è necessario, ad esempio, quando il materiale deve essere trasportato nell'area pericolosa senza causare l'arresto della macchina. Il muting è attivato da un sensore di muting. L'uso di due o quattro sensori di muting e la corretta integrazione nel processo di produzione devono garantire che nessuna persona entri nell'area pericolosa mentre la griglia luminosa è disattivata. I sensori di muting possono essere interruttori di prossimità, barriere fotoelettroniche, interruttori di finecorsa, ecc. che non devono essere a prova di guasto. La modalità di muting attiva deve essere indicata da spie luminose.

Esistono metodi di muting sequenziali e paralleli. In questo blocco viene utilizzato il muting sequenziale con quattro sensori di muting. Di seguito è elencata un'esecuzione della direzione di trasporto in avanti. L'FB può essere utilizzato in entrambe le direzioni: avanti e indietro. Il muting dovrebbe essere attivato dal segnale MutingEnable dal processo per impedire manomissioni. Se il segnale MutingEnable non è disponibile, l'input deve essere impostato su TRUE.

I parametri di input del blocco funzionale includono i segnali dei quattro sensori di muting (MutingSwitch11, MutingSwitch12, MutingSwitch21, E MutingSwitch22), così come il OSSD segnale del "dispositivo di protezione optoelettronico attivo" S_AOPD_In.

Attenzione

IL S_StartReset l'ingresso deve essere attivato solo se è garantito che non possa verificarsi alcuna situazione pericolosa all'avvio dell'S-PLC.

Tabella 56. Esempio di SF_MutingSeq in direzione avanti con quattro sensori

NO.	Immagine	Spiegazione
1		Se il sensore di silenziamento `MutingSwitch12` (`MS_12`) viene azionato da un pezzo in lavorazione dopo `MutingSwitch11` `(MS12`), viene attivata la modalità di disattivazione audio.
2		La modalità di disattivazione audio rimane attiva finché `MutingSwitch11` `(MS11`) E `MutingSwitch12` `(MS_12`) sono azionati dal pezzo in lavorazione. Il pezzo in lavorazione può passare attraverso la griglia luminosa senza causare un arresto della macchina.
3		Prima dei sensori di silenziamento `MutingSwitch11` (`MS_11`) E `MutingSwitch12` (`MS_12`) sono disattivati, `MutingSwitch21` (`MS_21`) E `MutingSwitch22` (`MS_22`) devono essere attivati. Ciò garantisce che la modalità di silenziamento rimanga attiva.
4		La modalità di disattivazione dell'audio viene terminata quando viene disattivato solo il sensore `MutingSwitch22` (`MS_22`) è azionato dal pezzo in lavorazione.

Diagramma di stato

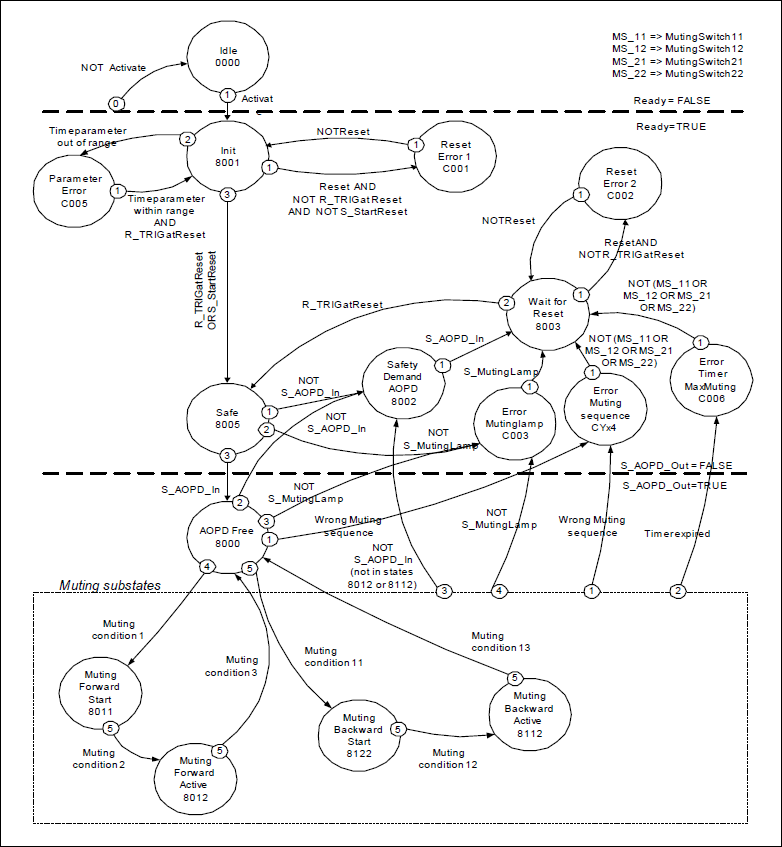

Figura 86. Diagramma di stato: SF_MutingSeq

Suggerimento

Nota: il passaggio da qualsiasi stato a Idle stato, avviato da Activate = FALSE, non viene mostrato. In ogni caso, queste transizioni hanno la priorità più alta.

Diagramma temporale tipico

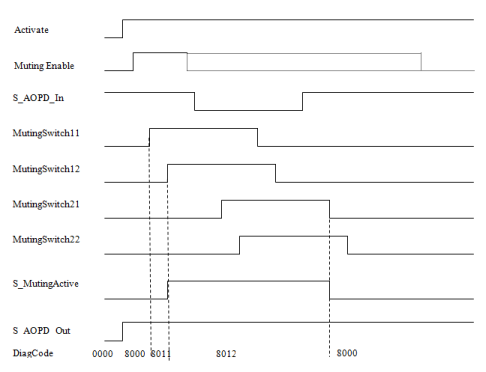

Figura 87. Diagramma temporale SF_MutingSeq con S_StartReset = TRUE

Condizioni di silenziamento

. Direzione in avanti

Condizione di disattivazione 1 (allo stato 16#8011) (MS_11 è il primo sensore di input attivato). Avvia timer: MaxMutingTime:
MutingEnable AND (R_TRIG at MS_11 AND NOT MS_12 AND NOT MS_21 AND NOT MS_22)
Condizione di silenziamento 2 (dallo stato 16#8011 A 16#8012) (MS_12 è il secondo sensore di input attivato):
MutingEnable AND (MS_11 AND R_TRIG at MS_12 AND NOT MS_21 AND NOT MS_22)
Condizione di silenziamento 3 (dallo stato 16#8012 A 16#8000) (MS_21 primo sensore di uscita attivato). Timer di arresto: MaxMutingTime:
NOT MS_11 AND NOT MS_12 AND F_TRIG at MS_21 AND MS_22

. Direzione all'indietro

Condizione di disattivazione 11 (allo stato 16#8122) (MS_22 è il primo sensore di input attivato). Avvia timer: MaxMutingTime:
MutingEnable AND (NOT MS_11 AND NOT MS_12 AND NOT MS_21 AND R_TRIG at MS_22)
Condizione di silenziamento 12 (dallo stato 16#8122 A 16#8112) (MS_21 è il secondo sensore di input attivato):
MutingEnable AND (NOT MS_11 AND NOT MS_12 AND R_TRIG at MS_21 AND MS_22)
Condizione di silenziamento 13 (MS_12 il primo sensore di uscita attivato). Arresto timer: MaxMutingTime:
MS_11 AND F_TRIG at MS_12 AND NOT MS_21 AND NOT MS_22

. Specifica delle sequenze di silenziamento non corrette:

Nello stato 16#8000: (NOT MutingEnable AND R_TRIG at MS_11) OR (NOT MutingEnable AND R_TRIG at MS_22) OR (MS_12 OR MS_21) OR (MS_11 AND MS_22)
Nello stato 16#8011: NOT MutingEnable OR NOT MS_11 OR MS_21 OR MS_22
Nello stato 16#8012: R_TRIG at MS_11 OR R_TRIG at MS_12 OR F_TRIG at MS_22
Nello stato 16#8122: NOT MutingEnable OR MS_11 OR MS_12 OR NOT MS_22
Nello stato 16#8112: F_TRIG at MS_11 OR R_TRIG at MS_21 OR R_TRIG at MS_22

Rilevamento degli errori

L'FB rileva le seguenti condizioni di errore:

I sensori di silenziamento MutingSwitch11, MutingSwitch12, MutingSwitch21, E MutingSwitch22 vengono attivati nell'ordine sbagliato.
La sequenza di silenziamento inizia senza attivazione da MutingEnable.
Una lampada di silenziamento difettosa è indicata da S_MutingLamp = FALSE.
Una statica Reset condizione.
MaxMutingTime è stato impostato su un valore inferiore a zero o superiore a T#10min.
La funzione di disattivazione dell'audio (S_MutingActive = TRUE) supera il tempo massimo di disattivazione MaxMutingTime.

Comportamento di errore

In caso di un evento di errore, le uscite S_AOPD E S_MutingActive sono impostati su FALSE. IL DiagCode l'output visualizza il codice di errore rilevante e il Error l'output è impostato su TRUE.

Il riavvio viene impedito finché le condizioni di errore non vengono chiarite e lo stato sicuro non viene confermato con Reset.

Codici di errore e di stato specifici di FB

Tabella 57. Codici di errore specifici di FB

`DiagCode`	Nome della statua	Descrizione dello stato e impostazione dell'output
`16#C001`	`Reset Error 1`	Condizione di reset statico rilevata dopo l'attivazione di FB `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C002`	`Reset Error 2`	Condizione di reset statico rilevata nello stato `16#8003` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C003`	`Error Muting Lamp`	Errore rilevato con la lampada di disattivazione `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#CYx4`	`Error Muting sequence`	Errore nella sequenza di disattivazione dello stato `16#8000, 16#8011, 16#8012,16#8112` O `16#8122` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE` `Y` = stato nella sequenza (2 stati per la direzione avanti e 6 stati per la direzione indietro). `16#C0x4` = Si è verificato un errore nello stato `16#8000`. `16#C1x4` = Si verifica un errore nello stato in avanti `16#8011`. `16#C2x4` = Si verifica un errore nello stato in avanti `16#8012`. `16#C3x4` = L'errore si verifica nello stato inverso `16#8122`. `16#C4x4` = L'errore si verifica nello stato inverso `16#8112`. `16#CFx4` = Abilitazione di disattivazione audio mancante `x` = stato del sensore quando si verifica un errore (4 bit: `LSB = MS_11`; `MS_12`; `MS_21`; `MSB = MS_22`).
`16#C005`	`Parameter Error`	`MaxMutingTime` valore fuori dall'intervallo valido. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C006`	`Error Timer MaxMuting`	Errore di temporizzazione: tempo di disattivazione attivo (se `S_MutingActive = TRUE`) supera `MaxMutingTime`. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`

Tabella 58. Codici di stato specifici di FB

`DiagCode`	Nome della statua	Descrizione dello stato e impostazione dell'output
`16#0000`	`Idle`	Il blocco funzione non è attivo (stato di base). `Ready = FALSE` `S_AOPD_Out =FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8000`	`AOPD`	Disattivazione dell'audio non attiva e nessun requisito di sicurezza da `AOPD`.
`16#8001`	`Init`	Il blocco è stato attivato. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8002`	`Safety Demand AOPD`	Richiesta di sicurezza rilevata da `AOPD`, disattivazione audio non attiva. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8003`	`Wait for Reset`	È stato scoperto un requisito di sicurezza o un errore ed è stato ora eliminato. Conferma `Reset` richiesto. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8005`	`Safe`	Funzione di sicurezza attivata `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8011`	`Muting Forward Start`	La sequenza di silenziamento in avanti è nella fase di avvio, nessun requisito di sicurezza `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive =FALSE` `Error = FALSE`
`16#8012`	`Muting Forward Active`	La sequenza di avanzamento silenziosa è attiva. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8112`	`Muting Backward Active`	La disattivazione della sequenza all'indietro è attiva. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8122`	`Muting Backward Start`	La sequenza di silenziamento all'indietro è nella fase di avvio, nessun requisito di sicurezza `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
