FSoEMaster

Suggerimento

La versione del blocco funzione come descritto qui corrisponde all'ultima versione del blocco funzione in Elenco delle versioni dei blocchi funzionali.

Utilizzo dell'istanza del blocco funzione (istanza del driver)

Nell'applicazione il FSoEMaster il blocco funzione viene utilizzato per

Modificare i valori predefiniti
Riconosci manualmente gli errori
Diagnosticare la connessione a un dispositivo di sicurezza

Per fare ciò, l'istanza corrispondente di FSoEMaster il blocco funzione deve essere reso visibile in un programma mediante VAR_EXTERNAL <device name>: FSoEMaster.

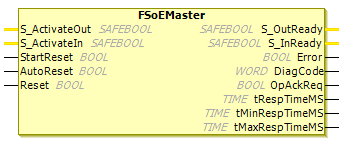

Blocco funzione: FSoEMaster

Tabella 117. VAR_INPUT

Nome	Tipo di dati	Valore iniziale	Descrizione, valori dei parametri
`S_ActivateOut`	`SAFEBOOL`	`TRUE`	Ingresso per il controllo delle uscite `TRUE`: `FSoEMaster` invia i dati di output dell'applicazione al dispositivo di sicurezza. `FALSE`: `FSoEMaster` invia valori sostitutivi per questo ciclo.
`S_ActivateIn`	`SAFEBOOL`	`TRUE`	Input per il controllo degli input `TRUE`: I dati di processo validi del dispositivo di sicurezza vengono trasferiti all'applicazione e copiati nella mappatura dell'applicazione. `FALSE`: I valori sostitutivi degli input vengono trasferiti all'applicazione per questo ciclo.
`StartReset`	`BOOL`	`TRUE`	Nome FSoE del <errore di avvio con riconoscimento automatico> input per il riconoscimento automatico degli errori all'avvio. Vedere Input per il riconoscimento automatico degli errori di avvio IL Input per il riconoscimento automatico degli errori di avvio È necessario rispettare le note di sicurezza.
`AutoReset`	`BOOL`	`FALSE`	Nome FSoE del <interruzione di riconoscimento automatico> input per il riconoscimento automatico dopo le interruzioni. Vedere Input per il riconoscimento automatico dopo l'interruzione IL Input per il riconoscimento automatico dopo l'interruzione È necessario rispettare le note di sicurezza.
`Reset`	`BOOL`	`FALSE`	Nome FSoE del <Bordo di conferma> per il riconoscimento manuale. Vedere Input per il bordo di conferma (conferma manuale) IL Input al bordo di conferma (conferma manuale) è necessario osservare le note.

Tabella 118. Uscita variabile

Nome	Tipo di dati	Valore iniziale	Descrizione, valori dei parametri
`S_OutReady`	`SAFEBOOL`	`FALSE`	Indica che i dati di output sono validi e vengono inviati al dispositivo di sicurezza. `TRUE`: I dati di output dell'applicazione sono validi e vengono trasmessi al dispositivo di sicurezza. `FALSE`: I valori sostitutivi vengono trasmessi al dispositivo di sicurezza. Nota: l'output cambia in `FALSE` sia su istruzione del conducente, sia a causa di errori di trasmissione al dispositivo di sicurezza o di un errore interno al dispositivo di sicurezza.
`S_InReady`	`SAFEBOOL`	`FALSE`	Indica se le variabili di input contengono dati di processo validi dal dispositivo (invece di valori sostitutivi) `TRUE`: I dati di processo validi sono stati ricevuti dal dispositivo di sicurezza e copiati nell'immagine dell'applicazione. `FALSE`: I dati di input dell'applicazione sono stati impostati sui valori sostitutivi.
`Error`	`BOOL`	`FALSE`	Visualizzazione degli errori
`DiagCode`	`WORD`	`16#0000`	FSoE – Stato e diagnosi
`OpAckReq`	`BOOL`	`FALSE`	Nome FSoE del <Richiesta di conferma> output per richiedere una conferma manuale. Vedere Output per richiesta di conferma IL Output per richiesta di conferma devono essere rispettate.
`tRespTimeMS`	`TIME`	`TIME#0ms`	Tempo di ciclo attuale dello scambio dati (vedi sotto: Misurazione del tempo)
`tMinRespTimeMS`	`TIME`	`TIME#0ms`	Valore minimo del tempo di ciclo dello scambio dati (vedi sotto: Misurazione del tempo)
`tMaxRespTimeMS`	`TIME`	`TIME#0ms`	Valore massimo del tempo di ciclo dello scambio dati (vedi sotto: Misurazione del tempo)

Misurazione del tempo

IL FSoEMaster Il blocco funzione fornisce tre uscite per il monitoraggio del tempo di elaborazione del telegramma. Le uscite sono utilizzate per diagnosticare la comunicazione FSoE.

Il tempo trascorso del timer IEC viene preso come tempo di ciclo misurato di un telegramma (Master->Dispositivo di sicurezza->Master). Per non falsificare le misurazioni, vengono considerate solo le risposte valide. Il tempo viene misurato tra due telegrammi ricevuti dal dispositivo di sicurezza. Ciò significa che almeno un bit nel telegramma completo mostra una modifica.

Il blocco funzione fornisce sia la corrente (tRespTimeMS), il minimo (tMinRespTimeMS) e il massimo (tMaxRespTimeMS) tempo di ciclo di un telegramma.
