Scheda: Impostazioni di ridondanza: Visualizzazione

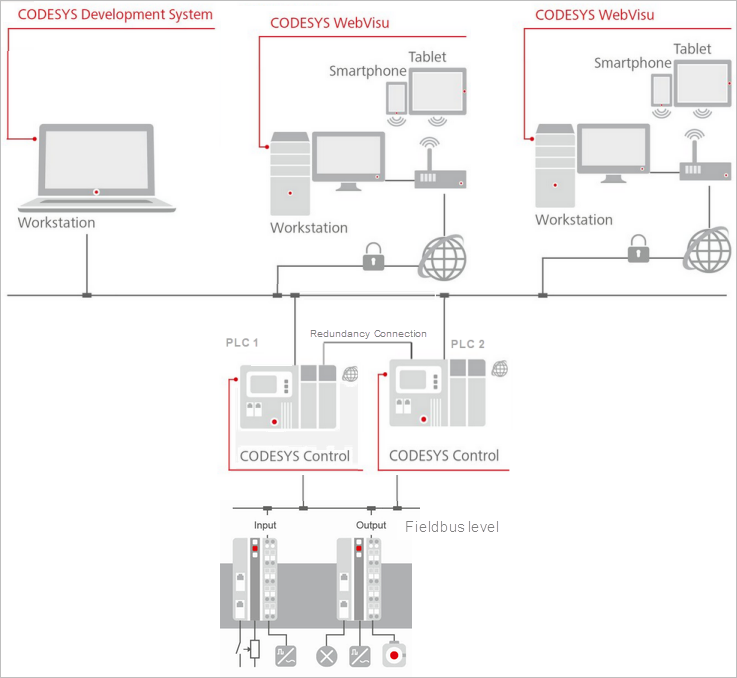

La scheda contiene la configurazione per la connessione da uno o più CODESYS WebVisu client a un sistema di controllo ridondante con due PLC.
Se durante il runtime il controller attivo si guasta, l'esecuzione dell'applicazione di controllo viene rilevata dal controller precedentemente in modalità standby. Il processo di commutazione avviene senza intoppi e quindi quasi inosservato dai client di visualizzazione collegati.
Suggerimento
Configurazioni simili sono possibili anche sulla base di a CODESYS HMI quando questi vengono eseguiti in modo ridondante.
 |
Leggi | Legge nella finestra di dialogo le impostazioni correnti del link di ridondanza per PLC 1 |
Scrivere | Trasferisce le impostazioni disponibili del link di ridondanza su entrambi i dispositivi |
Riferimenti per il passaggio al digitale
Importante
Per utilizzare le seguenti funzioni, è necessario quanto segue:
Almeno la versione V4.9.0.0 del CODESYS Visualization componente aggiuntivo.
Almeno la versione 4.3.0.0 del CODESYS Redundancy Configuration è richiesto un componente aggiuntivo.
Attivare |
La configurazione dell'attività è estesa dall'attività IEC Il Riferimenti di passaggio campo di immissione è disponibile per le impostazioni di comunicazione. |
Indirizzi IP di commutazione | Elenco degli indirizzi IP di switchover configurati ImportanteGli indirizzi IP o i nomi host per il cambio di comunicazione nella visualizzazione web possono essere configurati in questa scheda. Quando si passa dal PLC 1 al PLC 2,vengono utilizzati gli indirizzi inseriti in questa scheda. |
PLC 1 | Elenco di indirizzi IP per PLC 1 |
PLC 2 | Elenco di indirizzi IP per PLC 2 |
Porta Webvisu su PLC 1 | Porta utilizzata dai client di visualizzazione del PLC 1 Impostazione predefinita: La porta determina in che modo i client di visualizzazione Web si connettono al PLC. |
Porta Webvisu su PLC 2 | Porta utilizzata dai client di visualizzazione del PLC 2 Impostazione predefinita: |
Aggiungi | Le Aggiungi indirizzi di commutazione si apre una finestra di dialogo. La finestra di dialogo presenta dei campi di immissione per l'indirizzo IP. Nella finestra di dialogo è possibile aggiungere nuove coppie di commutazione all'elenco delle commutazioni. Per avviare una scansione di rete, premere il pulsante “Sfoglia”. Per l'indirizzo IP del PLC 1, è necessario selezionare il dispositivo corrispondente. Lo stesso vale per l'indirizzo IP del PLC 2. In alternativa, è possibile specificare i rispettivi nomi host dei PLC. È inoltre importante notare che per l'indirizzo del PLC 1 occorre selezionare il nome host corrispondente. Fare clic OK per applicare le impostazioni e chiudere la finestra di dialogo. Gli indirizzi IP vengono quindi visualizzati nell'elenco. |
Modifica | Le Modifica gli indirizzi di commutazione si apre la finestra di dialogo. Gli indirizzi di commutazione possono essere modificati in questa finestra di dialogo. Fare clic su OK per applicare le impostazioni e chiudere la finestra di dialogo. |
Rimuovi | La riga con gli indirizzi IP, selezionata nel Indirizzi IP di commutazione elenco, verrà rimosso. |
Utilizzare la configurazione del collegamento di ridondanza |
Questa opzione aggiunge una voce aggiuntiva, ancora nascosta, all'elenco. Le voci dell'elenco rimangono ancora valide. L'elenco può anche essere vuoto. |
Usa la configurazione del link di ridondanza 2 | Requisito: Il Usa due link ridondanti opzione (situata in Generale scheda) deve essere selezionata. Ciò significa che anche entrambi i collegamenti ridondanti devono essere configurati.
|
Sicurezza
Comunicazione sicura |
|
Genera certificati | Apre il Schermo di sicurezza editore Lì puoi creare e gestire i certificati. |
Visualizza certificati | Apre il Visualizza certificato editore Lì si ottengono informazioni sui certificati installati sul rispettivo PLC. |
Timeout
ImportanteRaccomandazione: fintanto che non ci sono problemi di sincronizzazione tra i dispositivi ridondanti per la visualizzazione, i valori predefiniti dei timeout non devono essere modificati. Se si verificano problemi, la linea di comunicazione potrebbe essere troppo lenta. Quindi prova a migliorare la stabilità aumentando i valori dei timeout La ridondanza della visualizzazione si basa su una connessione di rete utilizzata per lo scambio di dati tra il PLC attivo e il PLC in standby. Questo tipo di dati può essere costituito da notifiche sulla creazione di un nuovo client di visualizzazione Web o sulla modifica di una visualizzazione all'interno della visualizzazione Web. Per evitare che la comunicazione venga bloccata in caso di problemi di comunicazione, è possibile configurare i seguenti timeout: | |
Timeout di ricezione (ms) | Tempo dopo il quale la ricezione dei dati viene annullata. Quando questo tempo viene superato, i dati trasmessi (come una notifica sulla creazione di un nuovo client Webvisu Predefinito: |
Timeout di trasmissione (ms) | Tempo dopo il quale l'invio dei dati viene annullato. Quando questo tempo viene superato, i dati trasmessi (come una notifica sulla creazione di un nuovo client Webvisu Predefinito: |
Opzioni
Opzioni | |
Download senza interruzioni | Abilitabile per i dispositivi HMI
|
Avanzato
Avanzate |
NotaDovresti modificare le seguenti impostazioni avanzate solo in caso di richieste speciali. |
Ripetizioni dei comandi | Numero di ripetizioni di un comando in caso di errore Il valore predefinito è 3. Si consiglia di utilizzare un valore >= 2. |
Tempo di battito cardiaco (ms) | Tempo per determinare la frequenza con cui viene trasmesso il comando "Heartbeat", che mantiene attiva la connessione 0 = Il comando non viene utilizzato. Se non vengono trasmessi dati sulla connessione Ethernet, la connessione termina e il primo comando successivo restituisce un errore. Per prevenire questa situazione, viene inviato un comando "Heartbeat". L'utilizzo delle risorse di questo comando è estremamente basso. NotaUtilizzare questa funzione solo in caso di un alto tasso di errore. |
Timeout connessione: rilevata interruzione di linea (ms) | Tempo dopo il quale un errore di connessione è considerato un'"interruzione di riga" Il dispositivo di standby non è in grado di rilevare se l'assenza di dati è causata da comandi mancanti o da un problema di connessione. Pertanto, è necessario riattivare le connessioni e ripristinare la connessione, se Il valore predefinito è 3000. Si consiglia di utilizzare un valore >= 2000. |
Timeout configurazione connessione client (ms) | Latenza per la connessione attiva Questo è il tempo impiegato per determinare se la connessione è attiva o meno. Il valore predefinito è 2000. Un valore compreso tra 500 e 3000 di solito va bene. |
Timeout connessione WebVisu (ms) | Timeout per i client di visualizzazione Web per determinare il passaggio a un altro PLC Il valore rappresenta un equilibrio tra la stabilità e il tempo fino al rilevamento del problema di connessione. Durante questo periodo, i client connessi al dispositivo attivo rilevano se il dispositivo è ancora attivo. Se non vengono ricevuti dati oltre questo tempo, viene eseguito il passaggio all'altro dispositivo. La durata di questo periodo determina la rapidità con cui avviene il passaggio al formato. Un valore troppo basso può portare a tentativi di commutazione non necessari in caso di connessione difettosa. Un valore troppo alto ritarda il rilevamento di un guasto fisico reale del dispositivo sul lato client. Il valore predefinito è 2000. |
