Scheda: in linea

Informazioni generali sulla registrazione

Intestazione

Percorso del progetto – Data e ora di creazione (esempio: D:\\proj\\test1.project - 12/26/2014 09:28:14)

Dispositivo

Dispositivo di destinazione su cui è in esecuzione l'applicazione (esempio: Device (XY Zxxx V2.1))

Applicazione

Applicazione per i risultati di misura (esempio: Device.Application_xy)

Versione compilatore

Versione del compilatore per il progetto (esempio: 3.5.6.0)

Compito

Attività selezionata nelle impostazioni (esempio: MainTask)

Solo per strumentazione:

Numero di POU strumentate

Numero di POU selezionate nelle impostazioni del Profiler in Selezione POU

Esempio: 5

Ciclo

Numero del ciclo in corso, incrementato all'inizio della registrazione

Esempio: 2431

Durata

Durata di tutte le chiamate del ciclo registrato corrente

Esempio: 266.318 µs

Volta

Formato ora per la visualizzazione dei risultati; assegnazione calcolata internamente ai tick di sistema; definito nelle impostazioni del Profiler in Aspetto dell'istantanea

Esempio: 1 ms = 3385266 ticks.

Ora di inizio del ciclo misurato

Ora di inizio della misurazione

Esempio: T#1h50m31s25ms

Ora corrente sul dispositivo

Ora del giorno

Esempio: T#4h10m38s47ms - 02/08/2019 11:13:50

Modalità di registrazione

Modalità di registrazione; definito nelle impostazioni del Profiler in Parametri della strumentazione

Esempio: Registra il prossimo ciclo

Dimensione buffer

Dimensione del buffer per il numero di runtime registrati per ciclo; definito nelle impostazioni del Profiler in Parametri della strumentazione

Esempio: 10000.

Solo per campionamento:

Tempo del ciclo delle attività

Intervallo impostato per l'attività da campionare nella sua configurazione (esempio: 20 ms)

Numero di cicli

Numero totale di cicli in cui sono stati prelevati i campioni

Esempio: 3924

Numero di POU campionate

Numero di POU richiamate dall'attività da campionare

Esempio: 11

Numero totale di campioni

Numero totale di campioni (alberi delle chiamate determinati)

Esempio: 2889

Numero di campioni occupati

Numero di campioni con cui la POU era attualmente impegnata

Esempio: 108

Numero di campioni inattivi

Numero di campioni con cui la POU era attualmente impegnata (IDLE)

Esempio: 6533

Numero di campioni difettosi

Numero di campioni non riusciti (failed)

Esempio: 4

Numero di campioni mancanti

Numero di campioni che non è stato possibile trasferire al sistema di sviluppo

Esempio: 0

Tempo di ciclo intenso

Intervallo di tempo durante il ciclo in cui l'attività è in esecuzione (valore medio)

Esempio: 283.000 µs

Tempo di ciclo inattivo

Intervallo di tempo durante il ciclo in cui l'attività non è in esecuzione (IDLE) (valore medio)

Esempio: 19.716 ms

Condizione di registrazione

Condizione (Espressione booleana) per avviare la registrazione; definito nelle impostazioni del Profiler in Registrazione

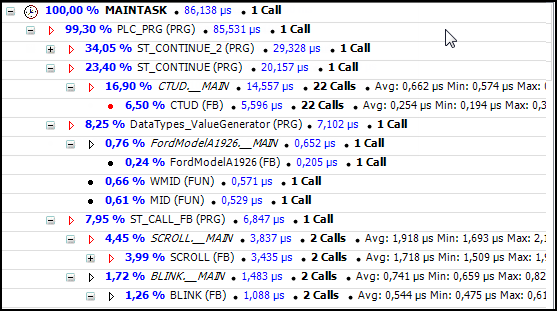

Questa struttura ad albero gerarchico mostra tutte le chiamate che sono state effettuate all'attività selezionata durante il periodo di misurazione.

Le chiamate nelle biblioteche non vengono visualizzate.

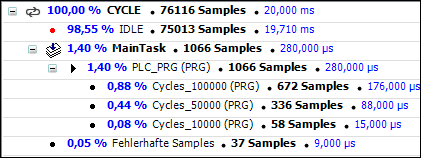

La voce in alto mostra il nome dell'attività. Nella seconda riga è indicata la percentuale di campioni in cui la POU non era occupata per il metodo di campionamento con IDLE.

Ciascun nodo nella catena di chiamate visualizzata sotto corrisponde a una chiamata POU specifica e fornisce le seguenti informazioni sui tempi misurati attuali e precedenti e sul numero di chiamate:

Sia per la strumentazione che per i metodi di campionamento:

Solo per il metodo della strumentazione:

Solo per il metodo di campionamento:

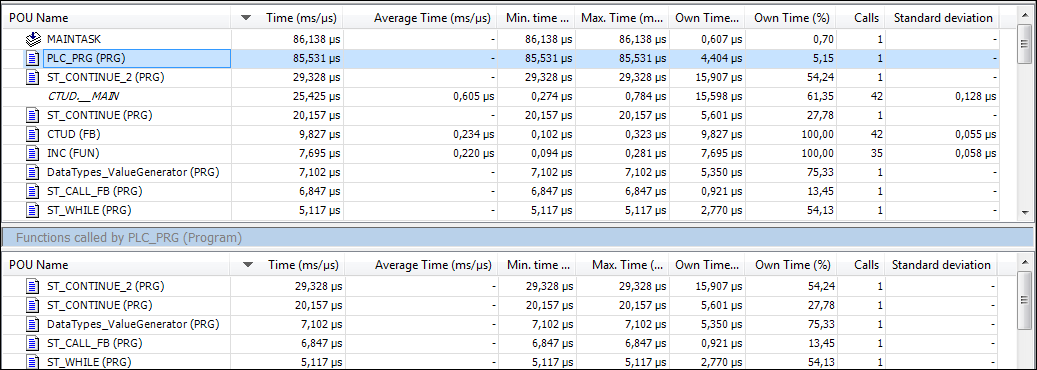

Vengono elencate tutte le POU strumentate. Per ogni POU, vedi il numero di Campioni e il Tempo (ms/µs) di tutte le chiamate registrate.

Il Funzioni richiamate da <nome POU> l'elenco nella parte inferiore della vista mostra sempre le chiamate POU della POU attualmente selezionata nell'elenco sopra. Facendo doppio clic su una riga nell'elenco inferiore si seleziona la voce corrispondente nell'elenco superiore.

Nome POU

Nome e tipo di POU (esempio: PLC_PRG (PRG))

Tempo (ms/µs)

Tempo totale trascorso nella chiamata (esempio: 85.531 µs)

Tempo medio

min. tempo (ms/µs)

Massimo volta

Tempo di esecuzione medio, minimo e massimo di questa chiamata in "ms" o "µs" (esempio: Avg: 0.254 µs, Min: 0.194 µs Max: 0.3µs)

Tempo proprio (ms/µs)

Il proprio tempo (%)

Tempo trascorso dalla chiamata POU, escluso il tempo trascorso da tutte le chiamate POU da questa POU.

Percentuale del proprio tempo rispetto al tempo totale

Chiamate

Numero di chiamate di questa POU in questo ciclo in questo albero delle chiamate (esempio: 22 Calls)

Deviazione standard

Deviazione standard del tempo medio di esecuzione (esempio: 0.128 µs)

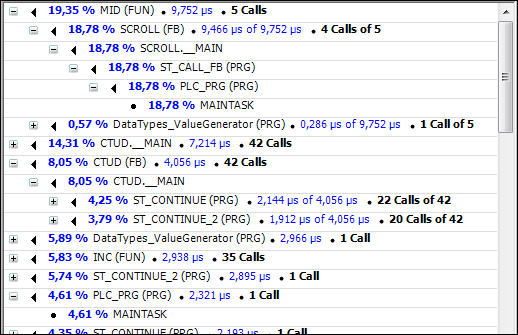

Questa è una vista inversa dell'albero delle chiamate. Ciò significa che è possibile tracciare tutte le chiamate da una chiamata POU all'inizio della catena di chiamate. Le informazioni mostrate dipendono dal metodo di profilazione.

Sia per la strumentazione che per i metodi di campionamento:

Solo per il metodo della strumentazione:

Solo per il metodo di campionamento:

Aggiorna istantanea

Le misurazioni correnti vengono eseguite e visualizzate. Il display non viene aggiornato automaticamente.

Salva istantanea

Il Salva istantanea si apre la finestra di dialogo per digitare un nome e una descrizione per l'istantanea. Dopo aver cliccato ok, i risultati della misurazione attuale vengono salvati e possono essere richiamati nuovamente nel file Istantanee scheda.

Ripristina

Solo per il metodo di campionamento:

La misurazione corrente viene ripristinata e può essere riavviata.

Cominciare

Pausa

Solo per il metodo di campionamento:

Pulsante per avviare, mettere in pausa e arrestare il processo di misurazione

Intervallo di campionamento

Solo per il metodo di campionamento:

Intervallo di tempo tra le misurazioni. Il valore dell'intervallo qui impostato è sincronizzato con la voce nelle impostazioni del Profiler in Parametri di campionamento.

Viene generato un valore casuale nell'intervallo compreso tra 0 e l'intervallo di tempo specificato. Trascorso questo tempo, l'attività da misurare viene messa in pausa e registrata. Il tempo rimanente fino allo scadere dell'intervallo di tempo specificato fino alla generazione del valore casuale successivo. Ciò significa che viene misurato entro l'intervallo di tempo, ma non prima che sia stato raggiunto l'intervallo di tempo pieno.

Ad un intervallo di campionamento di 1 ms, devono essere eseguite 100 misurazioni in 100 ms.

Nome

I nomi delle POU selezionate per la misurazione sono mostrati nella struttura ad albero. Gli oggetti padre fungono da nodi (ad esempio, il nome dell'applicazione a cui appartengono).

Numero di affermazioni

Numero totale di dichiarazioni contenute nella POU.

Dichiarazioni non eseguite

Numero di istruzioni contenute nella POU ma non eseguite.

Copertura (%)

Percentuale di istruzioni nella POU che vengono eseguite. Esempio: 75 per il 75%.

Apri POU

La POU selezionata nella vista viene aperta nel suo editor. Le dichiarazioni che sono state elaborate vengono visualizzate in verde. Le dichiarazioni che non sono state elaborate vengono visualizzate in rosso. L'editor POU si apre anche quando si fa doppio clic su una riga della tabella.

Ripristina

I risultati della misurazione vengono reimpostati su 0 e la misurazione viene ripetuta nel ciclo successivo.

Salva istantanea

Il Salva istantanea si apre la finestra di dialogo per digitare un nome e una descrizione per l'istantanea. Dopo aver cliccato ok, i risultati della misurazione attuale vengono salvati e possono essere richiamati nuovamente nel file Istantanee scheda.
