Ridondanza dei supporti (MRP)
La ridondanza del supporto (basata su MRP – Media Redundancy Protocol) è una funzione per aumentare la disponibilità del sistema attraverso percorsi di comunicazione ridondanti. Standard Ethernet consente un solo percorso dati univoco (topologie a linea ea stella) a un partecipante di rete. MRP consente la chiusura fisica di una topologia di linea su un anello. Di conseguenza, il partecipante può essere raggiunto attraverso due percorsi.
Tutti i partecipanti di un anello MRP (anche: "dominio MRP") devono essere configurati come Media Redundancy Client (MRC) e almeno uno di essi come Media Redundancy Manager (MRM). Se non vi è alcun malfunzionamento fisico degli anelli, l'MRM interrompe l'anello per impedire un ciclo infinito di dati Ethernet. Quando viene rilevato un malfunzionamento, l'MRM apre l'anello ed è possibile raggiungere nuovamente i partecipanti nel segmento di rete disconnesso.
La ridondanza del supporto può essere combinata con altri meccanismi di ridondanza come la ridondanza del sistema. È possibile configurare più squilli e (se i dispositivi lo supportano) anche più squilli configurati. I dispositivi che non supportano MRP stessi possono essere collegati a un anello MRP come partecipanti passivi (dal punto di vista MRP). Un esempio è un anello di interruttori MRP a cui sono collegati i restanti partecipanti come in una classica topologia a stella. La ridondanza dei supporti è negoziabile per i protocolli Ethernet standard e quindi non si limita a PROFINET comunicazione.

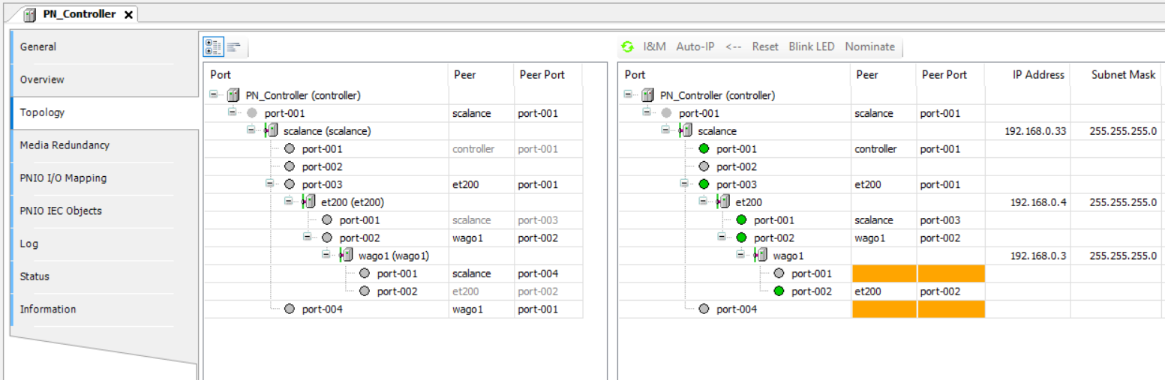

Nell'editor della topologia, configurare il cambio di porta del PROFINET Dispositivi.
Nel caso più semplice è possibile importare nel progetto anche una vera topologia lineare esistente, non ancora chiusa all'anello, tramite la funzione di importazione. Quindi chiudere l'anello nella configurazione.
Risultato:

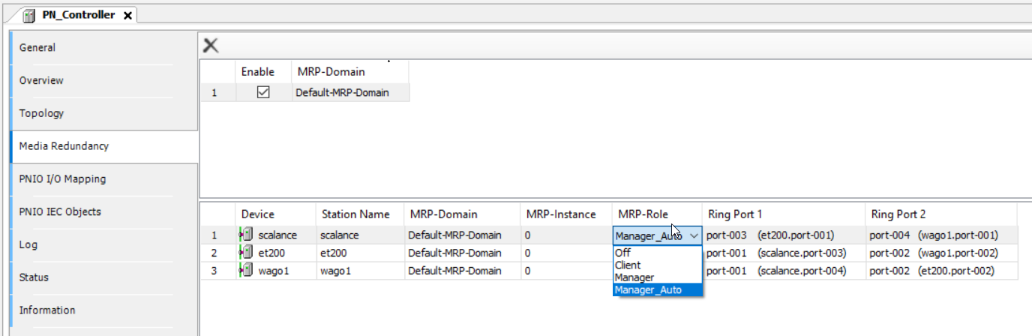

Attiva l'anello e configura un partecipante come Gestore o più partecipanti come Manager_Auto.
Sul Ridondanza dei media scheda, viene visualizzato un anello chiuso con i partecipanti.
Scarica il progetto nel controller.
Il PROFINET I dispositivi vengono parametrizzati con la configurazione MRP all'avvio.
Finché l'anello non è stato chiuso fisicamente, l'MRM visualizza una diagnosi "Anello MRP aperto".
Dopo una corretta configurazione, ora puoi chiudere fisicamente l'anello.
Importante
Nel caso in cui l'anello venga interrotto, la riconfigurazione dell'anello può causare una temporanea interruzione dell'anello PROFINET comunicazione. Questo è il caso quando l'interruzione è più lunga del tempo di watchdog impostato per il PROFINET connessione. Questo tempo dipende dal numero di dispositivi (massimo 50 dispositivi per anello) e dal tipo di dispositivo. Il tempo totale è sempre inferiore a 200 ms e può anche essere notevolmente più breve.
