Diagnosi nell'interfaccia utente
Albero dei dispositivi
In modalità online, l'albero dei dispositivi consente di individuare con precisione una diagnosi in sospeso.
Il flag di errore (simbolo rosso) indica un errore fisico, come un modulo errato/mancante o un'interruzione della connessione.
Il flag di diagnosi (punto esclamativo rosso) del rispettivo modulo indica che è attualmente disponibile una voce di diagnosi proprio per questo dispositivo.
Il flag di cancellazione degli errori indica che un errore precedentemente in sospeso è stato corretto.
Stato del dispositivo

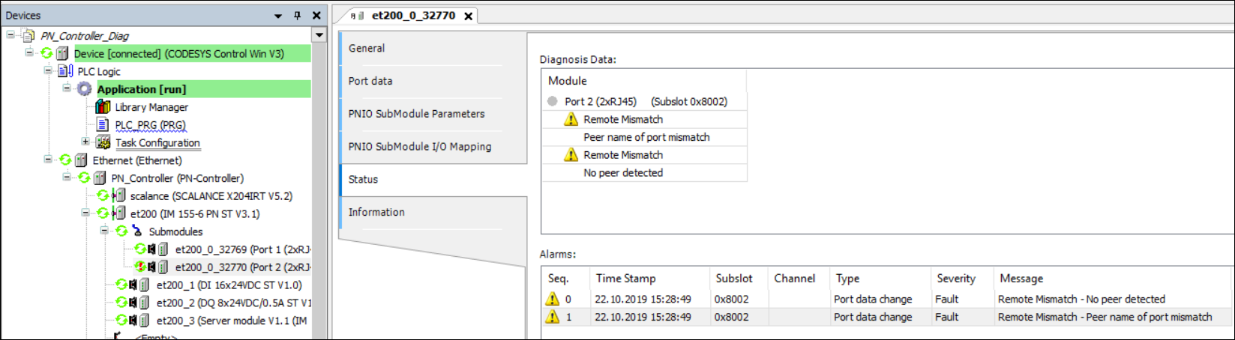

Il Dati di diagnosi view mostra la diagnosi attualmente in sospeso del PROFINET Modulo. Il Allarmi view mostra gli allarmi assegnati a questo modulo che sono stati ricevuti dal controllore dall'avvio dell'applicazione. Il controller salva i dati di allarme in un buffer circolare. Quando fai clic Confermare, i dati di allarme vengono cancellati dal buffer circolare e qualsiasi Diag-Cleared-Flag in sospeso viene resettato.
Logger
Viene visualizzata una vista filtrata del logger PLC sia a livello di controller che a livello di dispositivo. Questo mostra solo le voci assegnate al rispettivo dispositivo.
Per ulteriori informazioni, vedere: Scheda "Registro".
