CODESYS POU Visu Generator
CODESYS POU Visu Generator è un componente aggiuntivo per CODESYS Development System.
Con questo componente aggiuntivo, è possibile generare visualizzazioni basate su POU programmate in SFC o LD2.
Puoi usare il CODESYS Installer per installare e aggiornare CODESYS POU Visu Generator componente aggiuntivo.
Creazione di una visualizzazione per un POU in SFC o LD2
Per POU (PROGRAM o FUNCTION_BLOCK) programmato nel Grafico delle funzioni sequenziali (SFC) o Diagramma a scala (LD2) linguaggio di implementazione, è possibile creare un oggetto di visualizzazione che mostri un diagramma a blocchi adatto.
Se vuoi avere questo tipo di visualizzazione, allora Genera visualizzazioni SFC/LD il comando può aiutarti in questo.
Generazione di una visualizzazione da una POU SFC
Possibile solo con oggetti LD2
È possibile creare solo visualizzazioni per le POU nella Scala (LD2) linguaggio di implementazione. Per visualizzare un POU in LD, convertilo prima in LD2 usando il Converti in una nuova scala comando. Dopodiché, puoi generare una visualizzazione LD2 da
Per ulteriori informazioni, vedere:
Generazione di una visualizzazione da una POU SFC
Importante
Imposta il SFCCurrentStep contrassegna ogni oggetto SFC nella relativa finestra di dialogo delle proprietà su Impostazioni SFC scheda. Altrimenti si verificheranno errori di compilazione
Se il codice SFC contiene macro, viene generata una visualizzazione separata per ciascuna macro. Questa visualizzazione può essere selezionata

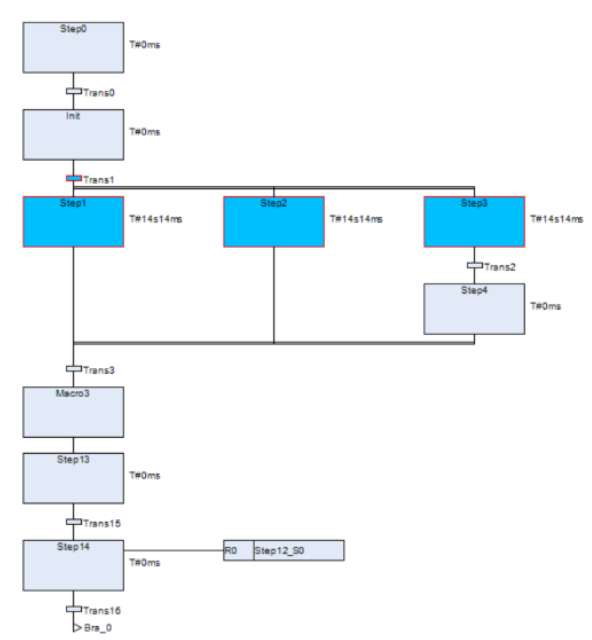

Visualizzazione SFC generata
Per ulteriori informazioni, vedere:
