Comando: Collegamento tramite variabile

Simbolo:

Scorciatoia: Ctrl + Spostare + L

Funzione: Il comando apre il Inserisci variabile di collegamento finestra di dialogo per dichiarare una variabile che viene inserita negli uscite e ingressi selezionati.

Chiamata: Scala menu; menu contestuale

Requisiti: Sono selezionati un uscita e un elemento ingresso nella stessa rete . Per selezionare i due elementi, tenere premuto il tasto Ctrl tasto mentre si fa clic su di essi.

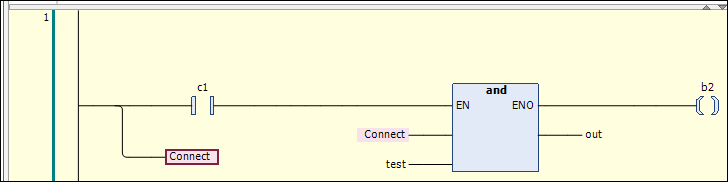

Questa funzione consente di collegare elementi uscita e ingresso che non possono essere collegati direttamente. Ad esempio, è possibile programmare anche una connessione tra una variabile diramata e un secondo ingresso blocco funzionale :

Nel Inserisci variabile di collegamento finestra di dialogo, specificare il nome e il tipo di dati per la variabile di collegamento. CODESYS Cerca di trovare una preassegnazione adatta per la selezione corrente. Se si seleziona un ingresso o uscita a cui è già assegnata una variabile, questa variabile viene applicata nella finestra di dialogo. In caso contrario, i valori predefiniti sono Connect E BOOL o l'ultimo valore utilizzato. I dettagli possono quindi essere modificati nella finestra di dialogo.
