Monitoraggio
Quando l'applicazione è in esecuzione su un controller o come simulazione e si apre un oggetto di programmazione nel sistema di sviluppo, i valori correnti vengono visualizzati lì. Ciò consente di monitorare il comportamento runtime del POU.
Suggerimento
Qui puoi disattivare la funzione di monitoraggio in linea:
, nel Editor di testo categoria, sulla Monitoraggio scheda
Per maggiori informazioni vedere: CODESYS Essentials: Monitoraggio dei valori
Visualizzazione nelle reti

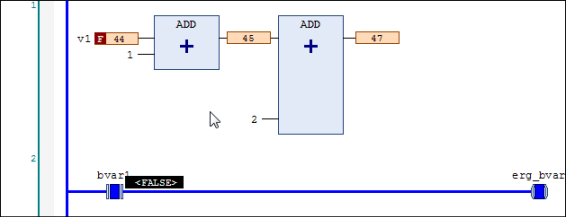

Le linee di collegamento vengono visualizzate a colori in base ai loro valori booleani effettivi (blu significa TRUE, nero significa FALSE).
Visualizza in LD
Nella vista online di un linguaggio a contatti (LD), le linee di collegamento vengono visualizzate a colori: connessioni con il valore TRUE sono indicate da una spessa linea blu, le connessioni con il valore FALSE da una spessa linea nera. Al contrario, le connessioni con un valore sconosciuto o analogico vengono visualizzate normalmente (linea nera sottile).
Sono indicati anche gli elementi contatto e bobina .
Per contatti e bobine, un valore preparato (TRUE O FALSE ) viene visualizzato in una piccola vista accanto all'elemento.
Importante
Il valore delle connessioni viene calcolato in base alle variabili monitorate. Questo non è un vero e proprio controllo di flusso.
Visualizza in IL
I valori correnti vengono visualizzati in una colonna separata.
