Esempio: Grafico cartesiano XY

Prodotto: CODESYS Visualization

Questo esempio mostra quali opzioni di visualizzazione hai con il file Grafico cartesiano XY elemento di visualizzazione. E come configurare l'elemento per visualizzare graficamente la cronologia dei valori dell'array come un grafico a linee oa barre nel sistema di coordinate cartesiane.

Descrizione

In questo progetto di esempio, il Grafico cartesiano XY elemento di visualizzazione viene utilizzato come esempio.

I seguenti argomenti saranno trattati in una domanda ciascuno:

  • Curve sovrapposte

  • Programmazione delle curve

  • Zoom e panoramica

Informazioni aggiuntive

Progetto XYChartCurvesOverlapping

È possibile utilizzare la funzione di sovrapposizione come segue.

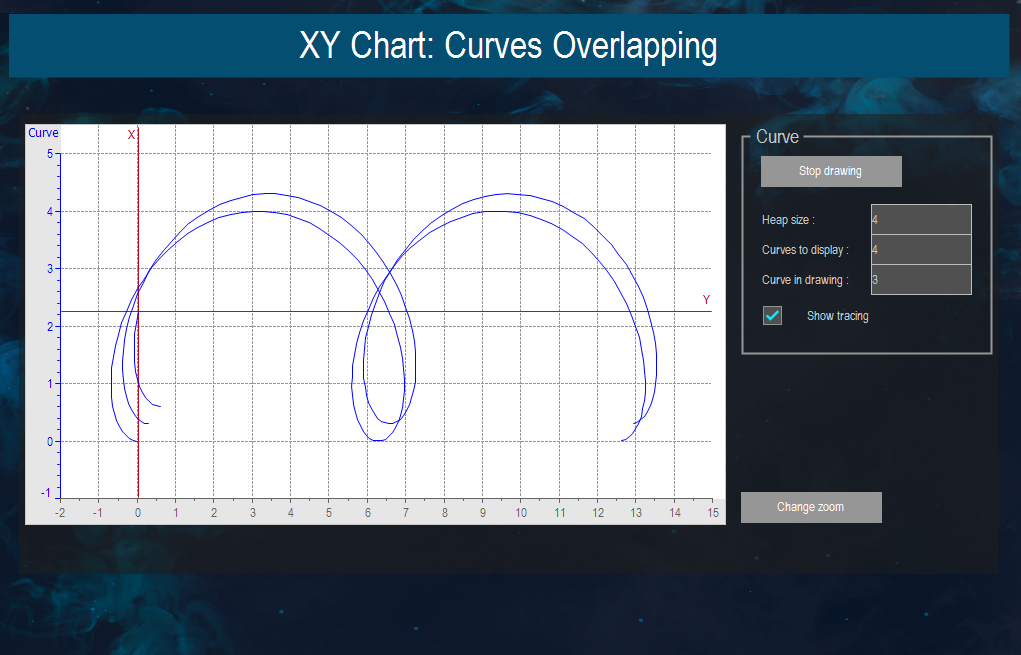

Figura 2. Applicazione: XYChartCurvesOverlapping
Applicazione: XYChartCurvesOverlapping


Progetto: XYChartProgrammingMode

È possibile utilizzare la modalità di programmazione come segue.

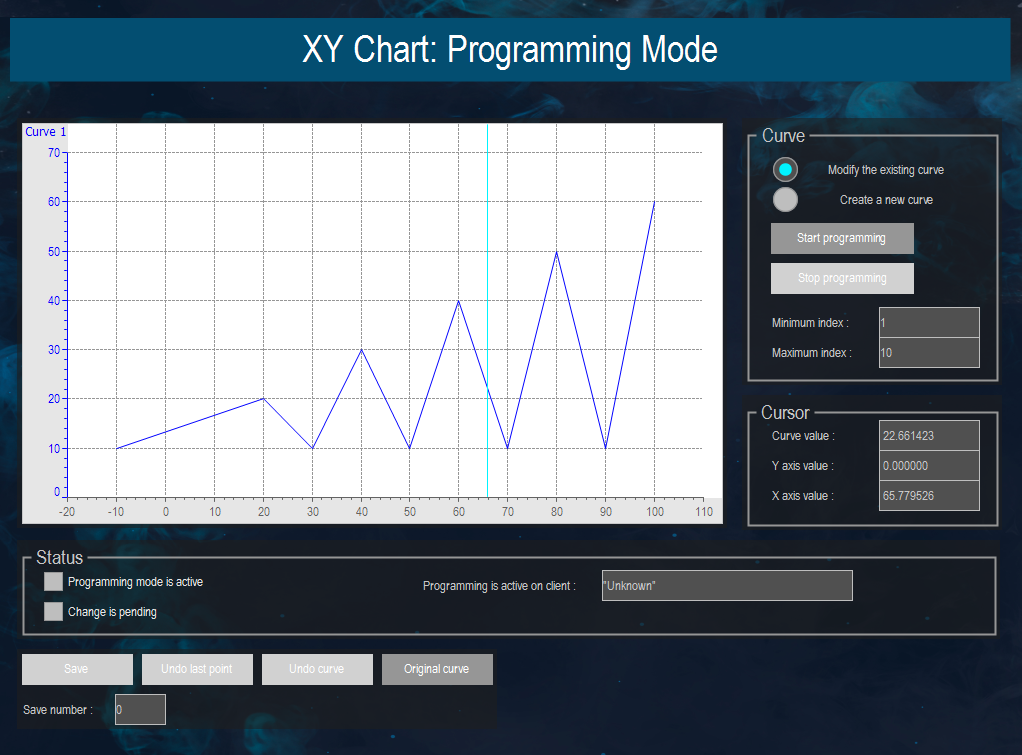

Figura 3. Applicazione: XYChartProgrammingMode
Applicazione: XYChartProgrammingMode


Esempio di progetto: XYChartZoomingPanning

Utilizzare la funzione di zoom e panoramica come segue.

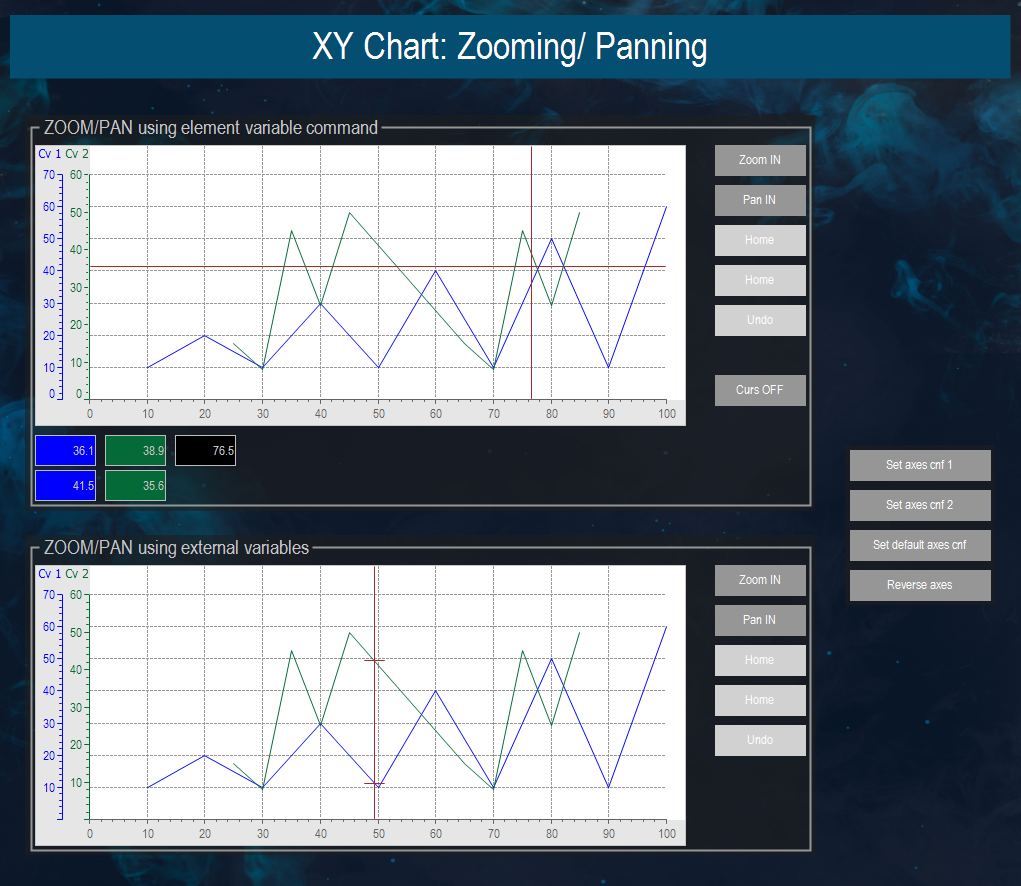

Figura 4. Applicazione: XYChartZoomingPanning
Applicazione: XYChartZoomingPanning


Requisiti di sistema e restrizioni

Sistema di programmazione

CODESYS Development System (versione 3.5.14.0 o successiva)

Sistema di esecuzione

CODESYS Control Win (versione 3.5.14.0)

Componenti aggiuntivi

-

Avviso

_example_icon.png SCARICAMENTO Progetto
