Esempio: display a sette segmenti
Prodotto: CODESYS Visualization
L'esempio mostra un'implementazione di un display a sette segmenti in CODESYS Visualization e i relativi blocchi funzione.
 |
Descrizione

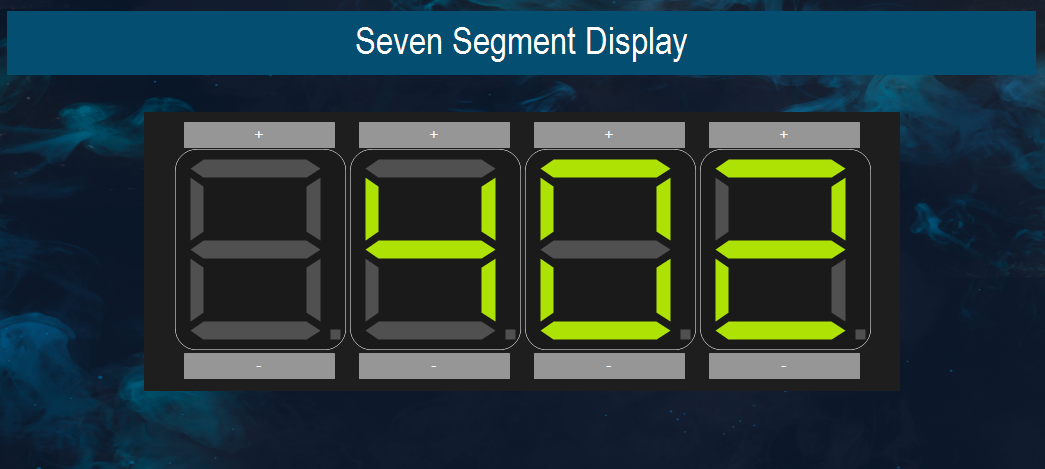

IL SevenSegmentDisplay.project progetto di esempio comprendente una visualizzazione di quattro display a sette segmenti mostra il valore di un numero intero. I pulsanti vengono utilizzati per incrementare e decrementare il valore della variabile intera. Il display a sette segmenti è implementato in modo modulare e può essere facilmente personalizzato in base alle esigenze individuali.
Una singola cifra del display a sette segmenti è rappresentata da SevenSegmentDisplay componente di visualizzazione e il SevenSegmentDriver blocco funzione driver. IL Display il blocco funzione viene istanziato in PLC_PRG programma e referenziato dal MainVisu visualizzazione.
Possono essere visualizzati i seguenti valori:
Numeri da 0 a 9
Lettere dalla a alla f
Punto decimale
Requisiti di sistema e restrizioni
Sistema di programmazione | CODESYS Development System (versione 3.5.14.0 o superiore) |
Sistema di esecuzione | CODESYS Control Win (versione 3.5.14.0) |
Componenti aggiuntivi | - |
Avviso
SCARICAMENTO Progetto
