Esempio: HMI

Prodotto: CODESYS Visualization

Il pacchetto di esempio HMI Example contiene esempi per la connessione CODESYS HMI a un CODESYS Controllo V3 e V2.3.

Descrizione

Il progetto di esempio HMIDemo.project presenta le seguenti caratteristiche:

Per eseguire correttamente il file HMIDemo.project progetto di esempio, sono necessari anche la libreria e i progetti seguenti:

LibForHMIDemo.library
IL LibForHMIDemo library viene utilizzato per mostrare come utilizzare le visualizzazioni con un'interfaccia di parametro da una libreria e collegarle a un'origine dati.
V3ProjForHMIDemo.project
Esempio di progetto per V3 controllori. Fornisce i dati per il HMIDemo in un V3 controllore.
V23Proj.pro
Esempio di progetto per V2.3 controllori. Fornisce i dati per il HMIDemo di un V2.3 controllore.

Collegamento di un CODESYS V3 controllore:

Installare CODESYS V3.5 SP11 Patch 1 o successiva e scarica il file V3ProjForHMIDemo.project progetto al CODESYS Control Win controllore.
Sul Impostazioni di comunicazione scheda dell'origine dati, regolare di conseguenza le impostazioni di comunicazione "Nome" e "Indirizzo" del controller. Per fare ciò, nell'albero dei dispositivi sotto il file Responsabile delle fonti di dati oggetto, fare doppio clic su Origine datiV3 oggetto e selezionare il Impostazioni di comunicazione scheda.
Per ulteriori informazioni, vedere: Device Editor – Modifica della comunicazione

Collegamento di un CoDeSys V2.3 controllore

Installare CoDeSys V2.3 e caricare il V23Proj.pro progetto su a PLCWinNT.
Sul Impostazioni di comunicazione scheda dell'origine dati, regolare il file indirizzo IP impostazione di comunicazione del controller di conseguenza. Per fare ciò, nell'albero dei dispositivi sotto il file Responsabile delle fonti di dati oggetto, fare doppio clic su Fonte di dati oggetto e selezionare il Impostazioni di comunicazione scheda.
Per ulteriori informazioni, vedere: Device Editor – Modifica della comunicazione

Visualization
IL Visualization La visualizzazione mostra come utilizzare i blocchi funzione e le visualizzazioni delle librerie in HMI. (Per informazioni più precise in merito, nell'albero dei dispositivi sotto il file Responsabile dell'origine dati oggetto, fare doppio clic su Origine datiV3 oggetto e selezionare il Mappature di tipo tab.) L'interruttore può essere utilizzato per avviare e arrestare la simulazione di un segnale a dente di sega. Il valore corrente del segnale viene visualizzato di seguito.

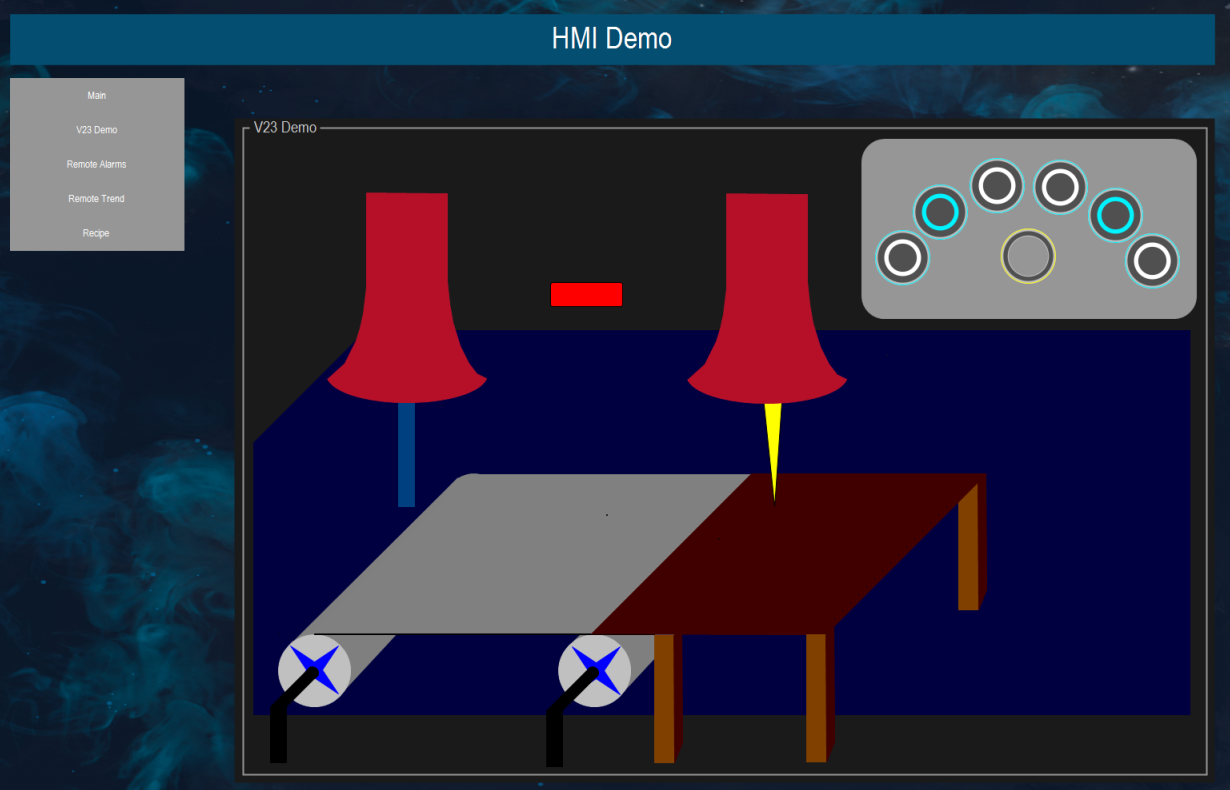

V23Demo
Collegamento ad a CoDeSys V2.3 controllore

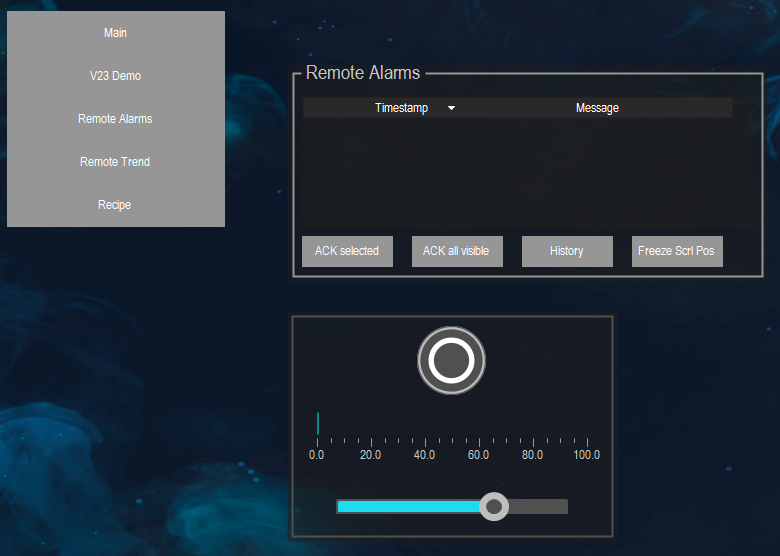

Alarms
Questa visualizzazione mostra come visualizzare e confermare gli allarmi di un controller V3 connesso tramite un'origine dati. Viene attivato un allarme quando il cursore supera il 60% del valore massimo.

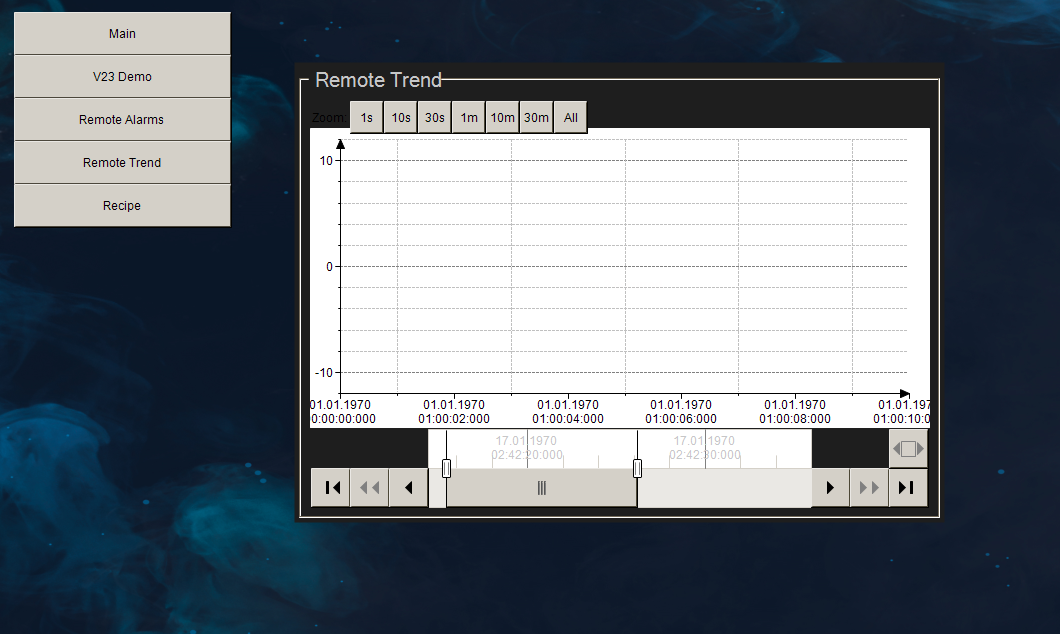

Trend
In questa visualizzazione, l'elemento trend viene utilizzato per visualizzare a CODESYS V3 registrazione dell'andamento di un controllore collegato tramite una fonte di dati. Per questo deve essere attivata la simulazione del segnale a dente di sega.

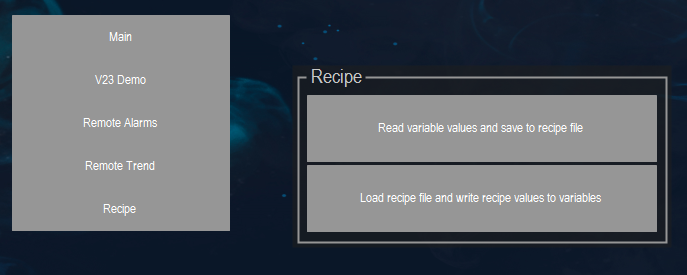

Recipe
Questa visualizzazione mostra come utilizzare il HMI per caricare e salvare le ricette. Le ricette leggono e scrivono i valori dei controllori collegati.

Sistema di programmazione	CODESYS Development System (versione 3.5.14.0 o successiva)
Sistema di esecuzione	CODESYS Control Win (versione 3.5.14.0)
Componenti aggiuntivi	-
