Esempio: orologio analogico

FB_Clock: IL FB_CLOCK il blocco funzione implementa la logica per ottenere l'ora corrente. Prima viene impostato un fuso orario e quindi vengono recuperate l'ora e la data. Poiché le unità, ad esempio ora, minuto e secondo, sono necessarie, la variabile data e ora viene suddivisa. Queste parti possono essere utilizzate dalla visualizzazione per visualizzare l'ora.

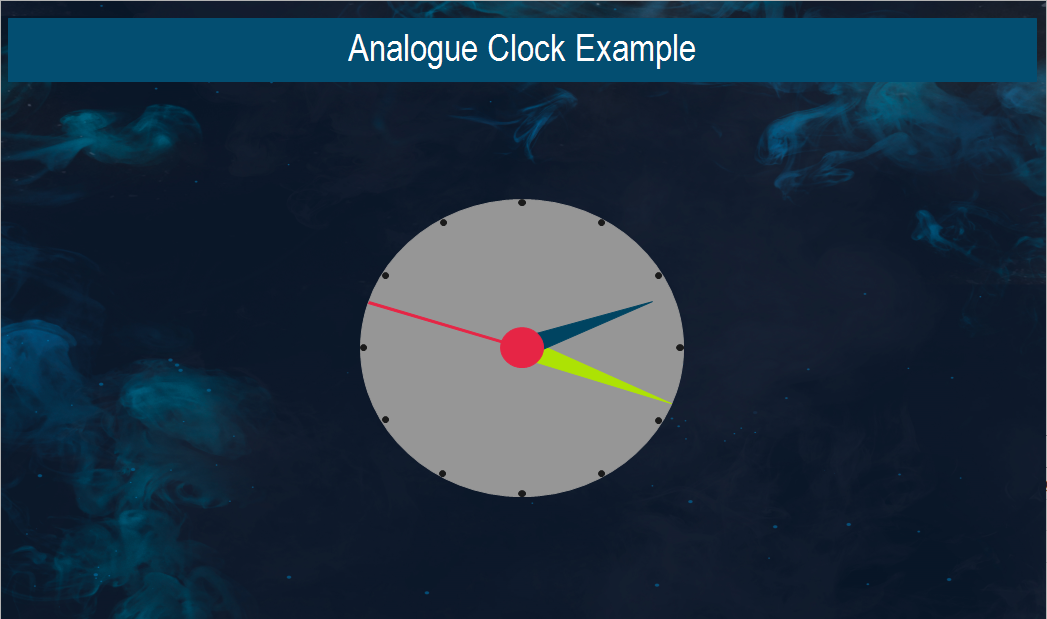

Visualizzazione: il Clock la visualizzazione costruisce un orologio analogico con più ellissi e poligoni. È possibile creare più riferimenti a questo orologio. Per fare ciò, è necessario aggiungere un frame nella visualizzazione principale. Fare clic con il pulsante destro del mouse sulla cornice e fare clic Selezione cornice”. Qui è possibile selezionare la visualizzazione. Per la visualizzazione dell'ora, un segnaposto chiamato FB_CLOCK" è definito nell'editor di interfaccia di "Clock_Visu. Questa variabile è usata per animare le lancette dell'orologio. Per fare riferimento all'orologio, la variabile per il segnaposto deve essere impostata nell'editor delle proprietà in "Riferimenti" punto. In questo modo è possibile fare riferimento a più orologi (ad esempio con fusi orari diversi).
