Esempio: Editor 3D CNC

Con la visualizzazione grafica del percorso è possibile visualizzare il percorso da qualsiasi prospettiva. La vista può essere ruotata attorno a tutti e tre gli assi e il punto di vista può essere spostato all'interno del campo. Inoltre, è possibile eseguire lo zoom continuo.

Il codice G può essere visualizzato e modificato utilizzando un editor di testo. L'editor di testo è collegato alla visualizzazione grafica. L'elemento su cui punta il cursore viene evidenziato nella visualizzazione. Ogni modifica nel codice G viene applicata nella visualizzazione.

In una modalità di esecuzione, la visualizzazione può visualizzare l'attuale avanzamento dell'elaborazione del percorso. Viene evidenziato l'elemento grafico che lo strumento sta elaborando in questo momento, così come gli elementi che sono già stati elaborati.

L'esempio è costituito da due pagine principali della visualizzazione che possono essere attivate utilizzando la scheda in alto a sinistra dello schermo.

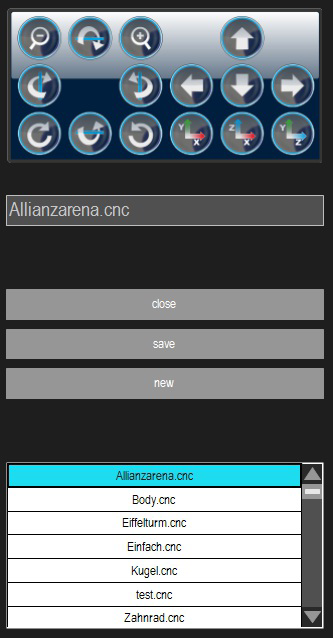

La prima pagina si chiama "Programmazione". Qui è possibile caricare, modificare, visualizzare e salvare vari file di codice G. Il menu corrispondente si trova in basso a destra, in combinazione con l'elenco dei file G code disponibili.

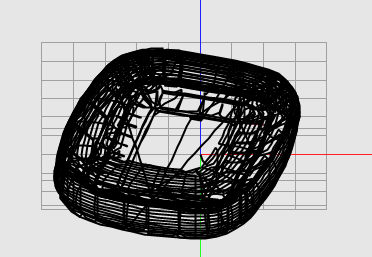

La visualizzazione grafica si trova in alto a sinistra.

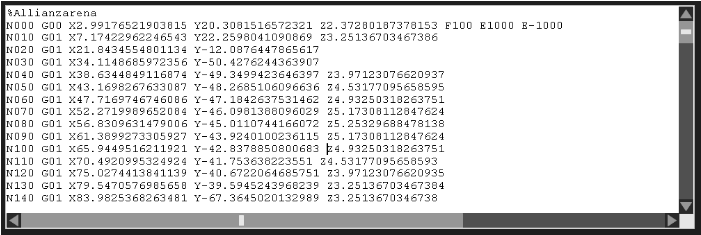

L'editor di testo per il codice G si trova in basso a sinistra.

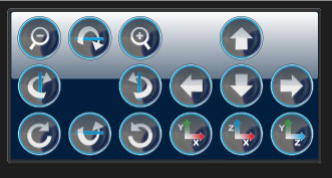

Gli elementi per modificare la posizione della telecamera per l'editor grafico si trovano in alto a sinistra.

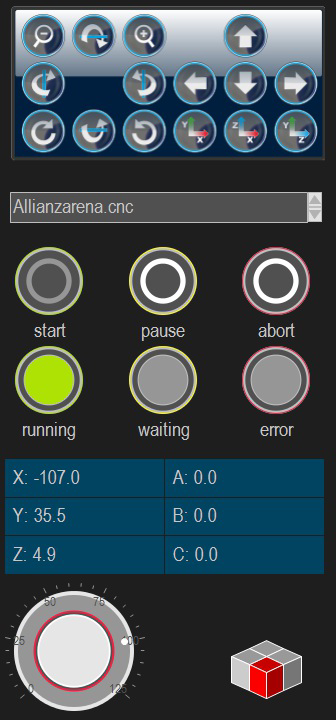

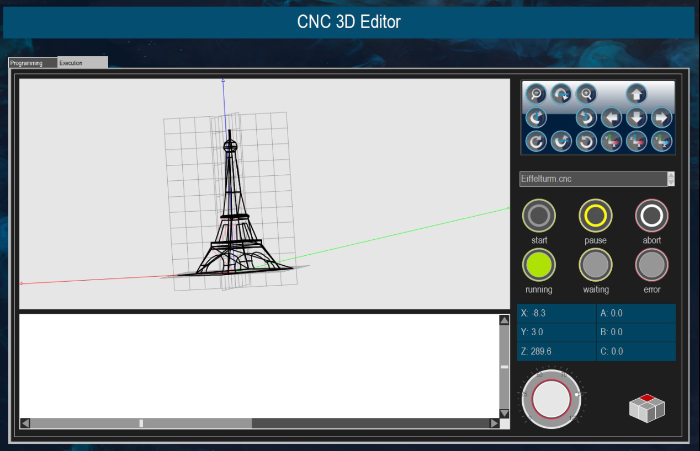

La visualizzazione grafica, gli elementi di navigazione e l'editor del codice G si trovano nella seconda pagina denominata "Esecuzione". I contenuti sono protetti da scrittura. Sul lato destro, gli elementi per l'elaborazione o la selezione dei file in codice G sono sostituiti da elementi per il controllo e il monitoraggio dell'elaborazione del percorso.
