Esempio: Trace
Prodotto: CODESYS Control
L'esempio mostra come registrare e memorizzare variabili di valori mediante l'oggetto trace nell'albero dei dispositivi e il Traccia elemento di visualizzazione.
 |
 |
Descrizione
Applicazione: TraceRecordingExample
L'applicazione mostra come registrare e memorizzare i valori delle variabili tramite l'oggetto trace nell'albero dei dispositivi e il file Traccia elemento di visualizzazione. Per fare ciò, l'applicazione deve essere scaricata nel controller e avviata.

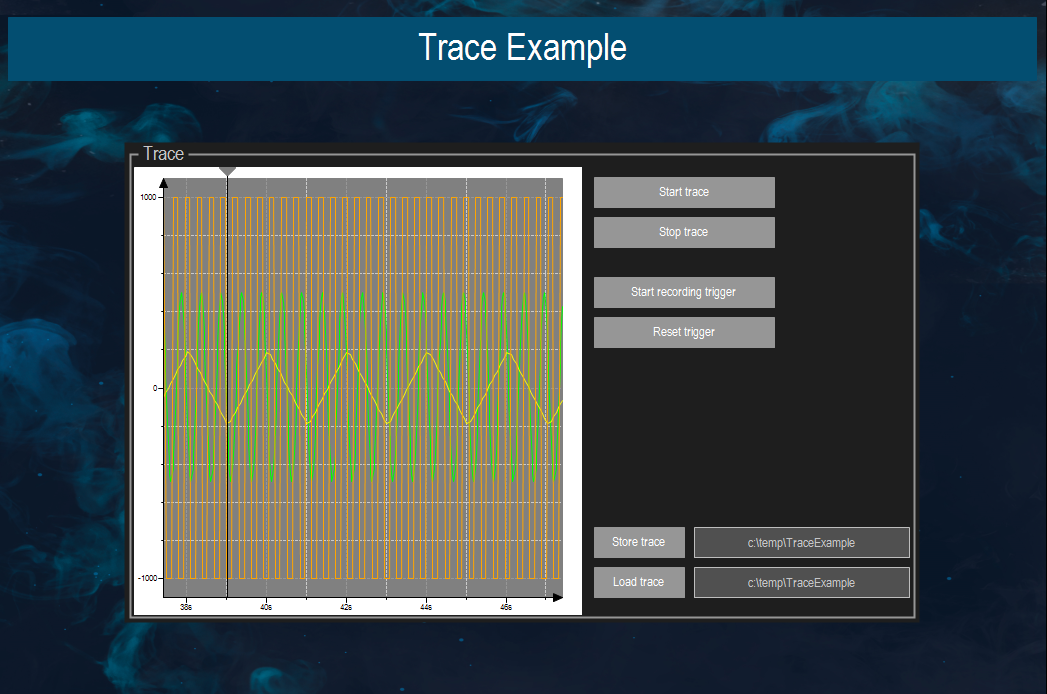

Passaggi per archiviare e caricare le registrazioni tramite il file Traccia elemento di visualizzazione:
Nella visualizzazione, adattare i percorsi per Conserva traccia E Carica traccia se necessario.
Nota: i percorsi assoluti non sono consentiti.
Clicca il Avvia traccia pulsante per avviare la traccia.
Clicca il Avvia il trigger di registrazione pulsante per attivare la registrazione.
Clicca il Conserva traccia pulsante per memorizzare la traccia.
Clicca il Carica traccia pulsante per caricare la traccia.
(Limitazione: funziona solo se la traccia è stata archiviata con l'applicazione attualmente in esecuzione.)
Passi per memorizzare e caricare le registrazioni tramite l'oggetto trace nella struttura ad albero dei dispositivi:
Configurare se la traccia deve essere avviata o meno tramite un comando di menu o una condizione di registrazione.
Per fare ciò, nelle impostazioni di registrazione (Configurazione), selezionare o deselezionare il file Abilita trigger opzione.
Clic Traccia → Scaricamento per scaricare la traccia nel controller.
Clic Traccia → Avvia traccia per iniziare la traccia. Se hai selezionato il Abilita trigger opzione, quindi il Avvia traccia comando di menu è disabilitato. Quindi la traccia si avvia automaticamente dopo il download e viene interrotta dall'evento trigger. IL Reimposta trigger comando riavvia la traccia.
Clic Traccia → Memorizza traccia per memorizzare la traccia.
Clic Traccia → Carica traccia per caricare la traccia.

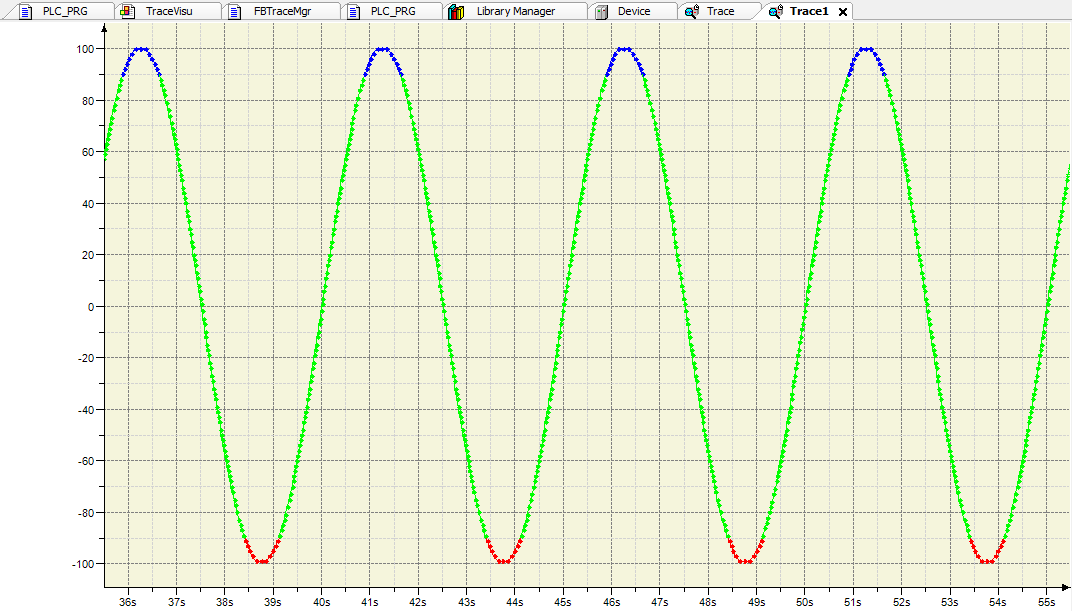

Applicazione: IECTraceConfiguration
L'applicazione utilizza il testo strutturato per configurare direttamente un elemento traccia. Le corrispondenti funzioni del Trace Manager sono implementate nel CmpTraceMgr biblioteca. Gli oggetti traccia ottengono i loro dati da un pacchetto. Un pacchetto può contenere uno o più record. La variabile da registrare è assegnata a un record.
IL PLC_PRG programma crea e configura un pacchetto e un record corrispondente. IL FBTracMgr Il blocco funzione incapsula le funzioni e gli handle del CmpTraceMgr gestore di tracce.
La traccia configurata a livello di codice può essere caricata in un oggetto traccia tramite il file Traccia → Upload Trace comando.
Requisiti di sistema e restrizioni
Sistema di programmazione | CODESYS Development System (versione 3.5.14.0 o superiore) |
Sistema di esecuzione | CODESYS Control Win (versione 3.5.14.0 o successiva) |
Componenti aggiuntivi | - |
