Esempio: HMI diagnosi bus di campo
Prodotto: CODESYS Development System
Questo esempio mostra come visualizzare i dati diagnostici di CODESYS driver bus di campo in a CODESYS visualizzazione.
Descrizione
IL GenericDiagnosis Il progetto utilizza componenti di visualizzazione e modelli di dati predefiniti da GenericDiagnosis.library biblioteca, anch'essa inclusa.

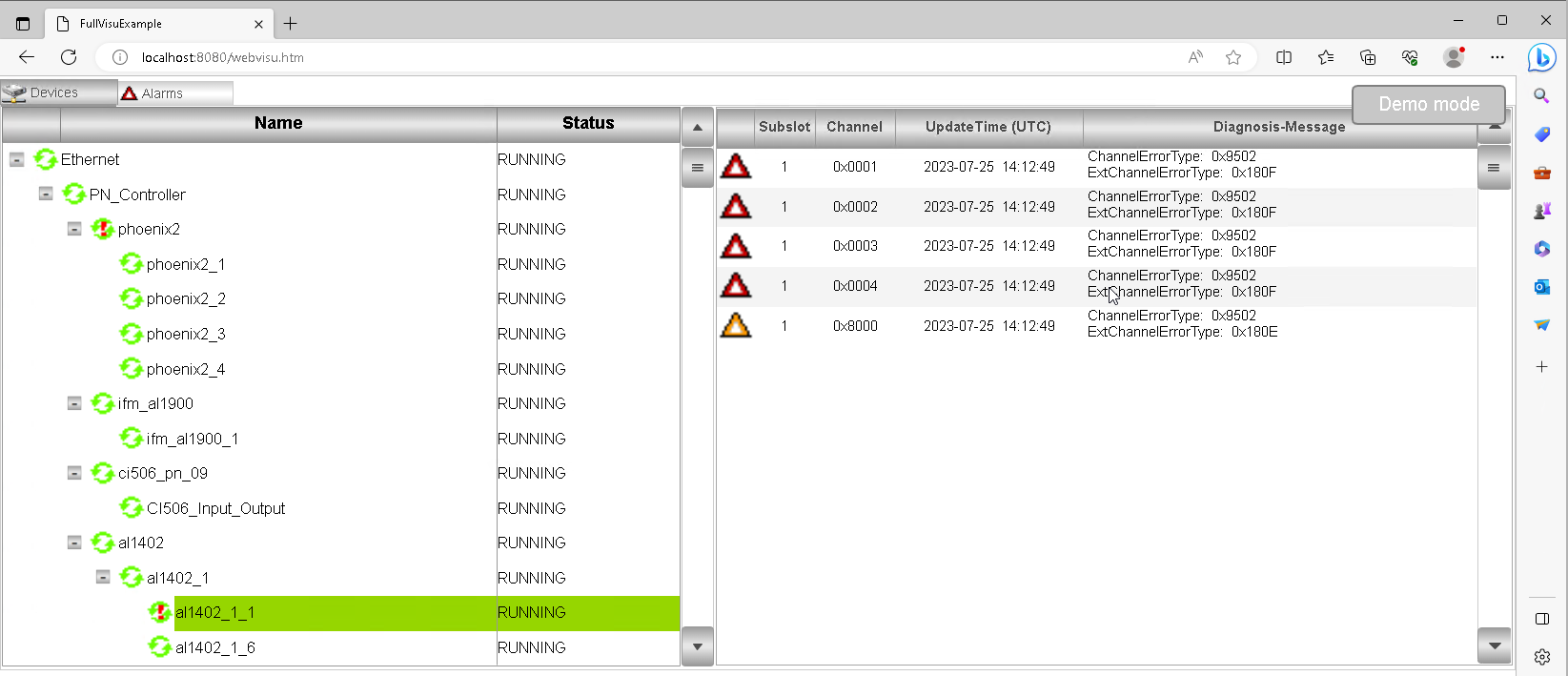

La visualizzazione mostra una struttura ad albero dei dispositivi come panoramica e una vista dettagliata per ciascun dispositivo selezionato. Il progetto può essere adattato alla configurazione del bus di campo dell'utente.
Sono supportati i seguenti bus di campo:
CODESYS EtherCAT
CODESYS PROFINET
CODESYS CAN
CODESYS Modbus
 |

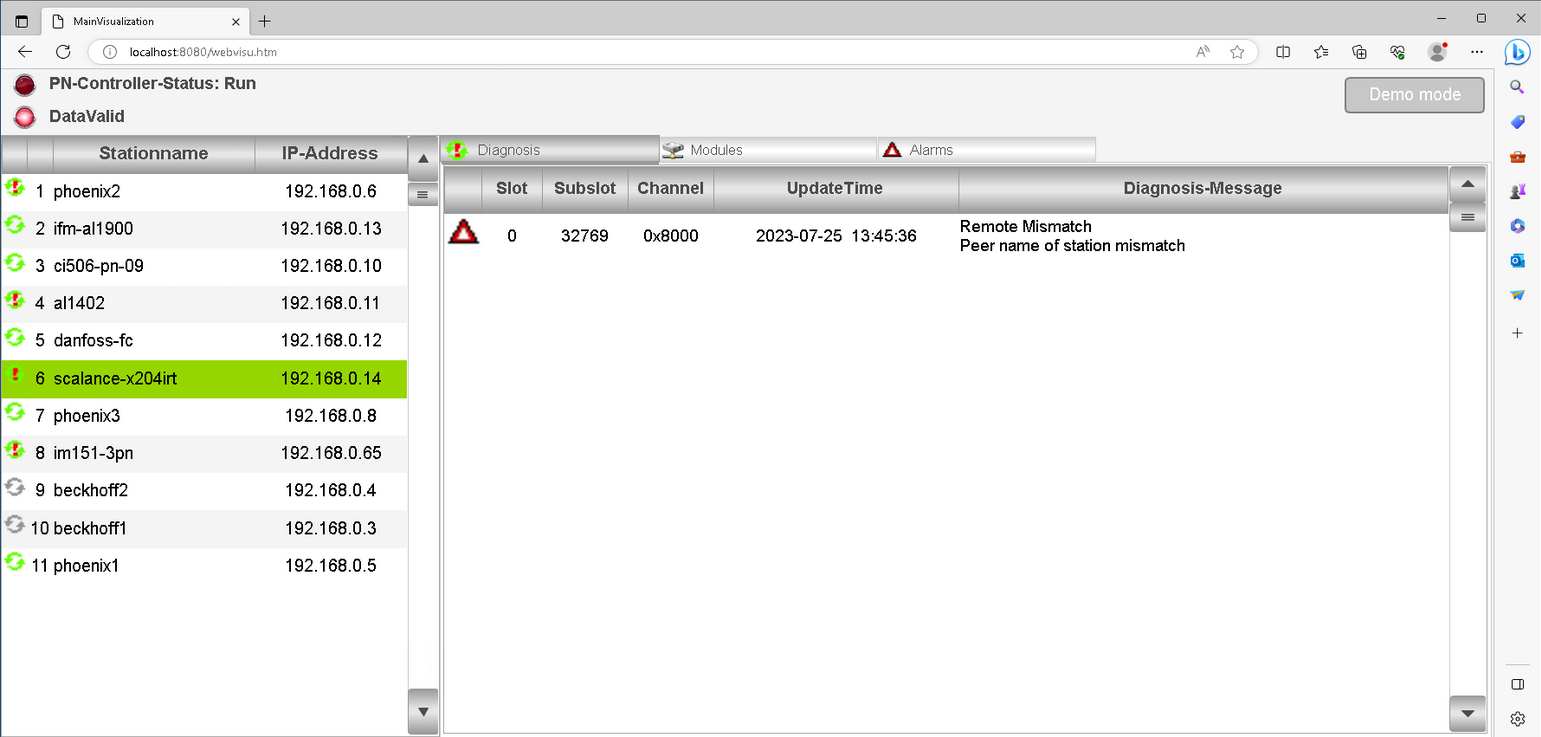

IL ProfinetDiagnosis project è una variante compatta adattata alle proprietà specifiche di Profinet.
 |
Requisiti di sistema e restrizioni
Sistema di programmazione | CODESYS Development System (versione 3.5.18.40 o successiva) |
Sistema di esecuzione | CODESYS Control Win (versione 3.5.18.40) |
Componenti aggiuntivi | - |
Avviso
SCARICA Progetto
