Esempio: programmazione orientata agli oggetti (estesa)

Prodotto: CODESYS Development System

Questo esempio mostra come l'orientamento agli oggetti viene utilizzato per realizzare un edificio che ha diverse stanze con diverse funzionalità. La visualizzazione inclusa illustra l'implementazione.


Descrizione

Questo esempio mostra un approccio di programmazione orientato agli oggetti. A tale scopo è stato realizzato un edificio con vari ambienti e funzionalità. Durante il giorno tutte le lampadine sono spente e l'aria condizionata è impostata a 21°C. Di notte tutte le lampadine sono accese e la temperatura è fissata a 15°C. Con la modalità manuale, la luce può essere accesa e spenta separatamente. IL CellarRoom ha una luce, ma non è fornito alcun servizio. IL CheapRoom dispone anche di una luce, ma è previsto anche un servizio di sostituzione della lampadina a fine vita. IL BetterRoom ha una luce duo con il doppio della durata di una stanza normale, e il ClimateBetterRoom ha inoltre un condizionatore d'aria il cui filtro deve essere cambiato dopo un determinato numero di variazioni di temperatura.

Informazioni aggiuntive

  • Main: Crea tutte e quattro le stanze e richiama le funzioni richieste, a seconda della modalità (daytime, nighttime, manual)

  • clsRoom: Blocco funzione base per una stanza. Le funzioni necessarie che sono richieste per ogni stanza sono fornite qui. Tutte e quattro le stanze ereditano da questo blocco funzione.

  • clsCellarRoom: estende la stanza base e ha un'istanza di clsLight blocco funzione per implementare la lampadina

  • clsCheapRoom: estende la stanza base e include un'istanza di clsLight1min blocco funzione, che implementa una lampadina con una durata di un minuto. Include anche la funzione di servizio.

  • clsBetterRoom: estende la stanza base e include un'istanza di clsDuoLight1min, che ha una durata doppia e include anche la funzione di servizio

  • clsClimateBetterRoom: Estende il clsBetterRoom e aggiunge un condizionatore d'aria

  • FB_AirCondition: Questo blocco funzione regola la temperatura per il giorno e la notte.

  • clsLight: Blocco funzione base che rileva se la luce è accesa o spenta

  • clsLight1min: Estende il clsLight blocco funzione e implementa il IService interfaccia. Questa funzione viene utilizzata per monitorare la durata della lampadina.

  • clsDuoLight1min: Estende il clsLight1min blocco funzione da un secondo timer per raddoppiare la durata

  • FB_LifeTimer: conta alla rovescia la durata di una lampadina accesa

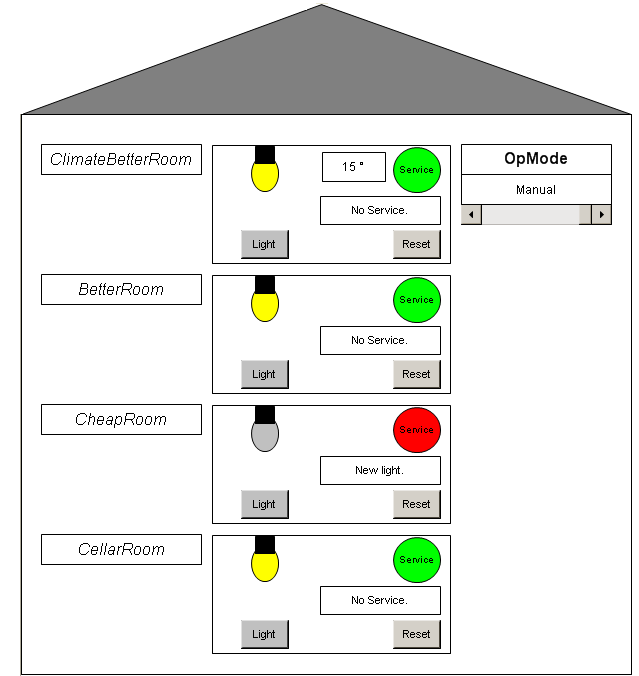

  • Visualization: La visualizzazione principale include diverse stanze. Ogni camera è composta dai seguenti elementi:

    • 1 lampadina

    • 1 messaggio di servizio

    • 1 display di servizio (mostra se è necessario il servizio)

    • 1 pulsante per accendere e spegnere la luce

    • 1 pulsante per resettare il servizio

    La stanza superiore visualizza inoltre la temperatura. IL OpMode il cursore può essere utilizzato per impostare la modalità su "giorno con luce", "notte senza luce" o "manuale".

Requisiti di sistema e restrizioni

Sistema di programmazione

CODESYS Development System (versione 3.5.14.0 o superiore)

Sistema di esecuzione

CODESYS Control Win (versione 3.5.14.0)

Componenti aggiuntivi

-

Avviso

_example_icon.png SCARICAMENTO Progetto
