Esempio: Mappatura

Questo esempio mostra come utilizzare l'editor di mapping per collegare gli input e gli output delle istanze del modulo.

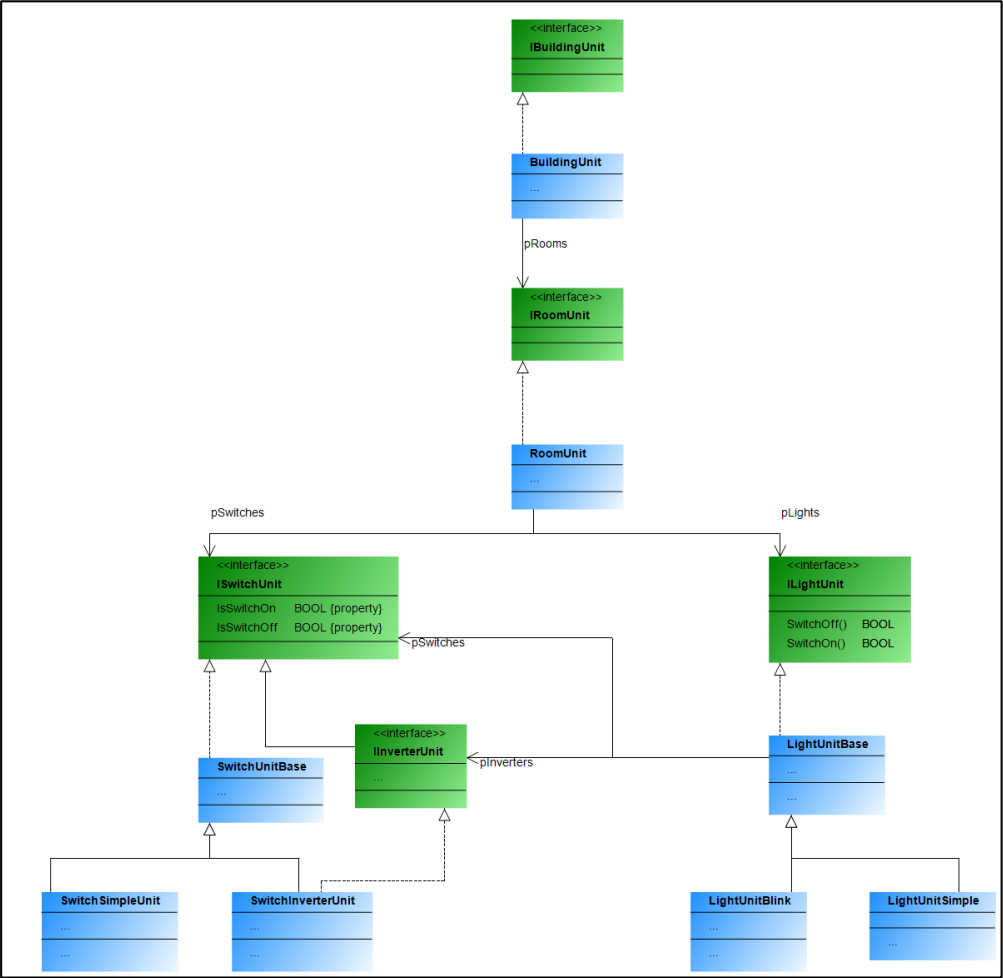

L'esempio descrive un edificio contenente stanze. Queste stanze sono dotate di interruttori e luci, ciascuna delle quali è disponibile in due varianti. Le luci (lampeggianti o fisse) possono essere collegate a interruttori o pulsanti. Un interruttore o un pulsante può essere collegato a più luci. Ad esempio, se una luce è dotata sia di un interruttore che di pulsanti, l'interruttore si comporta come un interruttore principale che deve essere premuto prima che le luci possano essere azionate con i pulsanti. Se sono installati solo interruttori, questi accendono la luce di riferimento. Una luce lampeggiante si accende e si spegne automaticamente quando viene accesa.

Per ulteriori informazioni, vedere: Comando: Mappa I/O.

I dispositivi del sistema bus sono disponibili anche prima della generazione, ma senza collegamento agli ingressi e alle uscite dei moduli. Per collegare questi I/O a quelli del sistema di comunicazione, è possibile utilizzare l'editor di mapping. È possibile accedere all'editor di mapping facendo clic sulla seguente icona nel menu Composer:

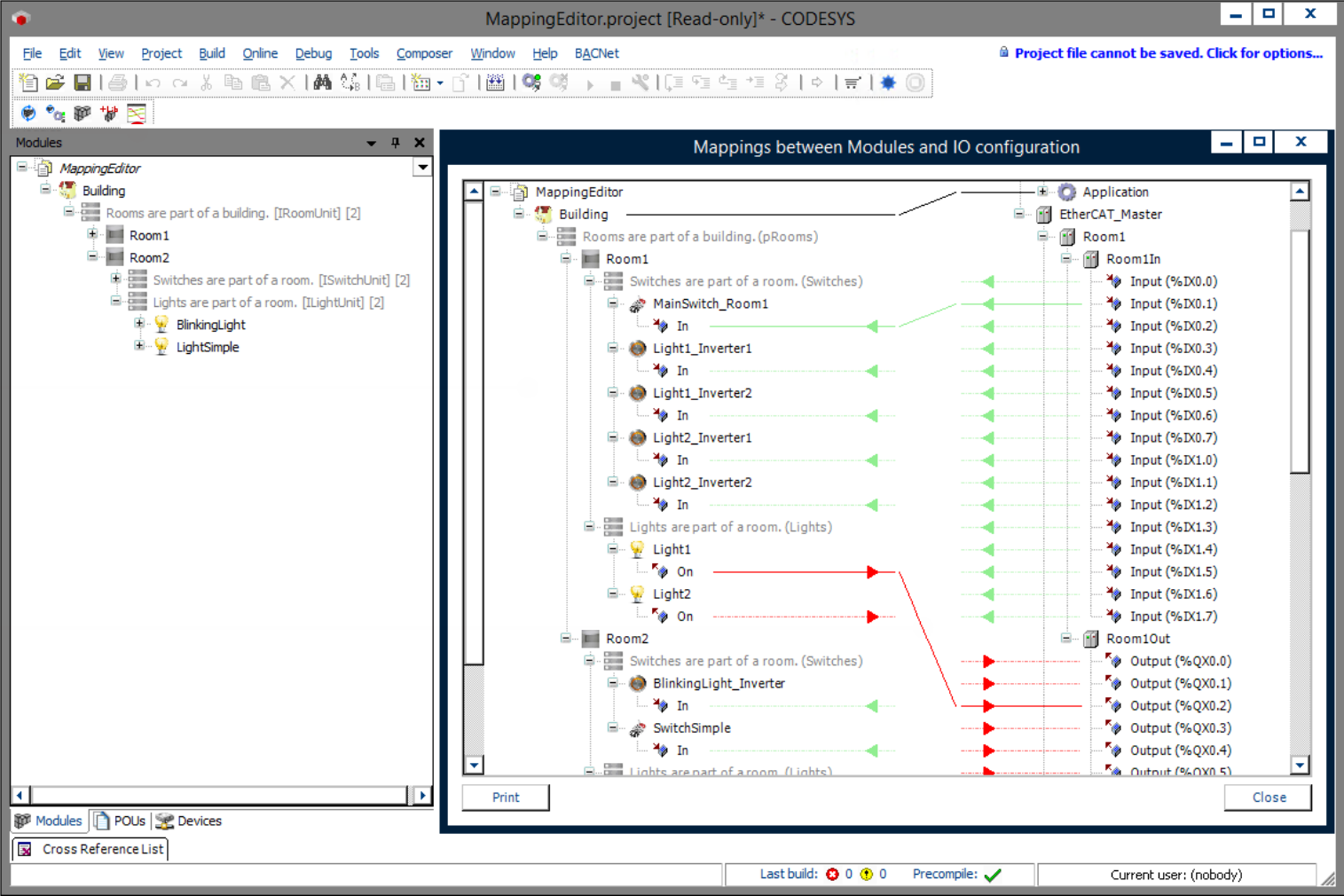

Nell'editor di mappatura, è possibile trascinare e rilasciare per collegare gli ingressi e le uscite delle due pagine. L'editor di mappatura può essere utilizzato anche quando i dispositivi sono stati generati automaticamente durante la generazione del codice tramite il generatore di dispositivi. È anche possibile utilizzarlo per collegare ingressi e uscite di istanze del modulo che non sono mappate agli I/O del bus di campo.
