Esempio: Allarmi
Prodotto: CODESYS Application Composer
Questo esempio mostra come utilizzare la funzione "Generatore di allarmi" integrata nel CODESYS Application Composer prodotto. Questa funzionalità viene utilizzata quando i moduli devono avere una propria configurazione di allarme.
Descrizione
L'esempio contiene una simulazione semplificata dal campo dell'automazione dei processi e mostra le capacità di generazione di allarmi all'interno dell' CODESYS Application Composer Il processo simulato rappresenta un impianto costituito da vari contenitori, apparecchiature di raffreddamento, sensori, nastri trasportatori, tubi e un sistema di riempimento.
Dichiarazioni dei moduli

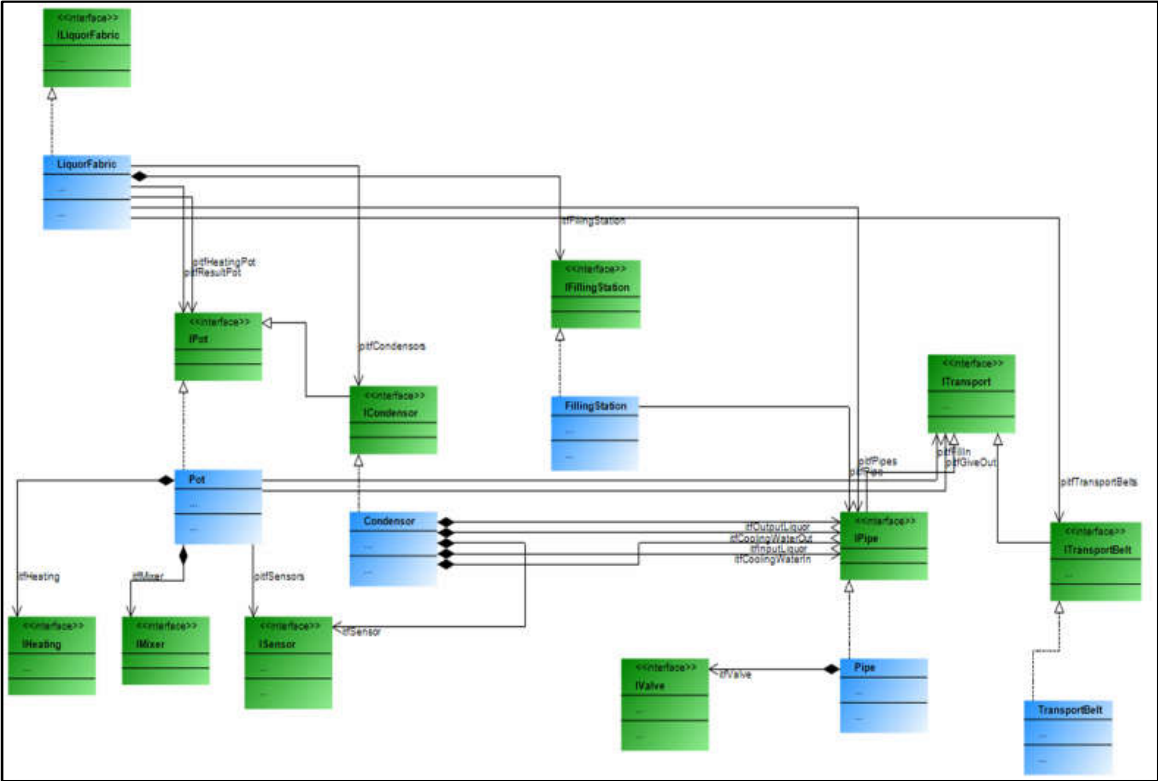

Dichiarazioni dei blocchi funzione
Albero dei dispositivi
Albero dei moduli
 |
Per ulteriori informazioni, vedere: Generatore di allarme.
Informazioni aggiuntive
Per definire un allarme in un modulo, è necessario creare modelli di allarme per l'archiviazione degli allarmi e le classi di allarme da utilizzare. Nella dichiarazione del modulo, è possibile inserire e configurare gli allarmi in alg.alarm sezione. Tutti i blocchi funzionali del modulo che devono essere notificati automaticamente in caso di allarme devono implementare la AC_Alarming.IModuleAlarming interfaccia. Questa interfaccia include l' ConsumeModuleAlarm Metodo responsabile di questo. Un allarme rilevato richiama questo metodo di interfaccia che include informazioni sull'allarme e sul tipo di transizione. Ciò consente di reagire ai diversi allarmi o alle transizioni di allarme.
Quindi eseguire i seguenti passaggi con il CODESYS Application Composer:

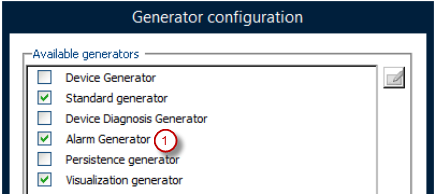

Verificare che nella configurazione del generatore sia abilitato il generatore di allarme (1).

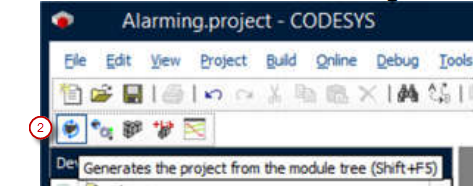

Eseguire un ciclo di generazione (2) per creare una configurazione di allarme funzionale.
Accedi al sistema di destinazione (ad esempio, CODESYS Control Win ) e avviare l'applicazione.

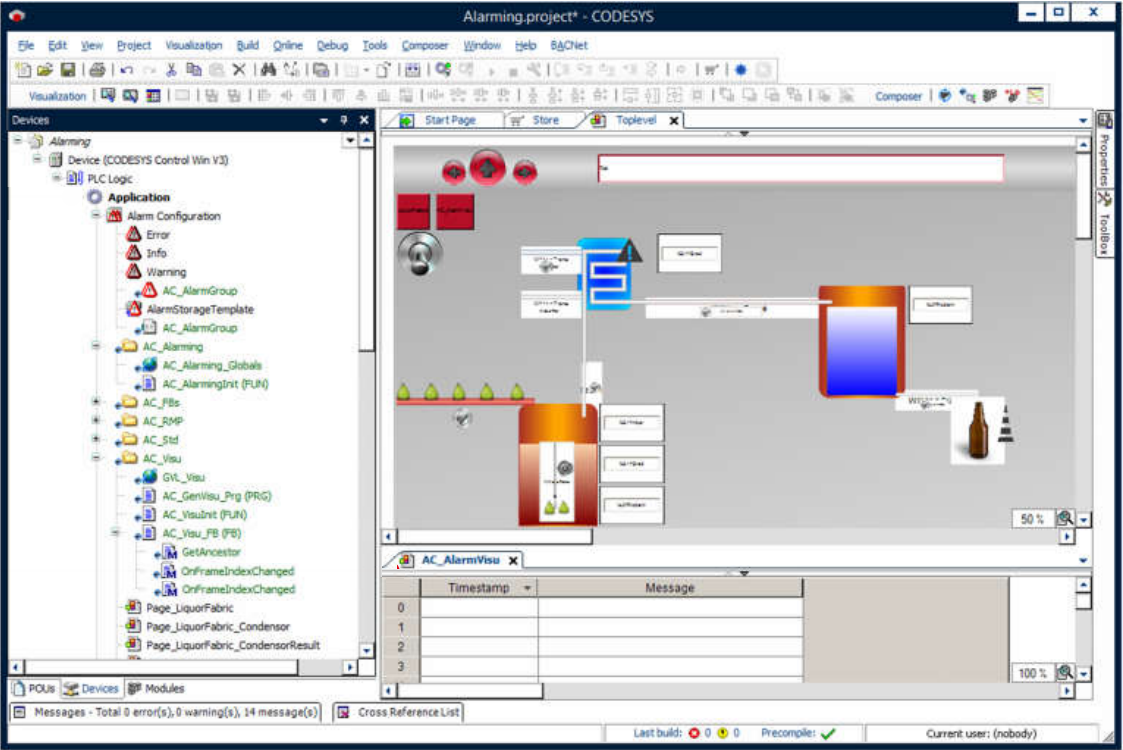

Gli oggetti e le visualizzazioni, inclusa la tabella degli allarmi, vengono creati dal generatore di allarmi. Gli allarmi che si verificano vengono visualizzati nella pagina di visualizzazione creata a questo scopo, dove possono anche essere confermati.
 |
Requisiti di sistema e restrizioni
Sistema di programmazione | CODESYS Development System (versione 3.5.17.0 o superiore) |
Sistema di esecuzione | CODESYS Control Win (versione 3.5.17.0) |
Componenti aggiuntivi | CODESYS Application Composer |
