Pagina di stato (Master e Slave)

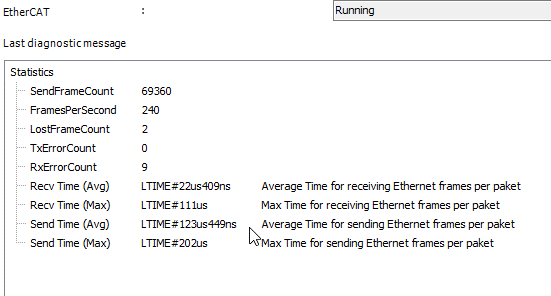

Sul display vengono visualizzati diversi contatori di errori Stato scheda del maestro. Normalmente tutti i contatori dovrebbero essere 0.
I vari valori di tempo indicano ciascuno il tempo necessario per inviare e ricevere messaggi. Di conseguenza, è possibile visualizzare le proprietà del rispettivo sistema operativo e del driver di rete.
Valore | Descrizione |
|---|---|
| Numero di pacchi smarriti. Di solito questo indica un errore di connessione o un problema di compatibilità elettromagnetica (EMC). |
| Visualizza i pacchetti che non possono essere inviati. Ciò potrebbe essere dovuto, ad esempio, a buffer interni insufficienti del sistema operativo. |
| Visualizza i messaggi persi o in ritardo. Ciò potrebbe essere causato da un sovraccarico del sistema operativo, per cui i messaggi in arrivo non vengono più inoltrati in tempo allo stack EtherCAT. |
Viene visualizzato un messaggio di diagnosi sul Stato scheda dello slave se si sono verificati errori. Ad esempio, viene visualizzato un messaggio di emergenza.
Per ulteriori informazioni, vedere: EtherCAT Stato
