Richiamo del monitoraggio negli oggetti di programmazione

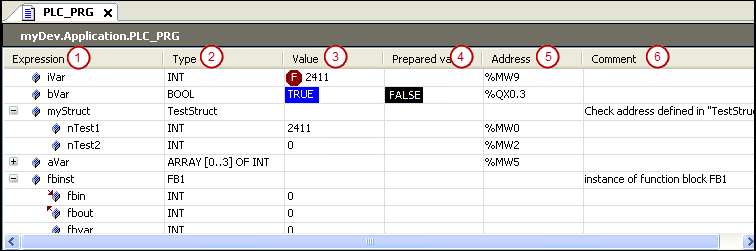

Il valore effettivo di un'espressione (1) viene visualizzato in Valore colonna (3).

I commenti per una variabile vengono visualizzati nella Commento colonna (6).

Per ulteriori informazioni sulla logica e sulla priorità dei commenti visualizzati, vedere: ST Commenti

Puoi scrivere e forzare un valore in Valore preparato (4) colonna. Durante la forzatura, il valore effettivo viene decorato con un rosso simbolo.

L'espressione di un riferimento di interfaccia può essere espansa. Se l'interfaccia punta a un'istanza globale, questa istanza globale viene visualizzata come prima voce sotto il riferimento. Successivamente, se il riferimento dell'interfaccia cambia, il riferimento visualizzato viene compresso.

Il monitoraggio in linea è la visualizzazione del valore della variabile corrente nell'implementazione.

Esempio 38. Monitoraggio nell'editor ST

Esempio 39. Monitoraggio nell'editor LD

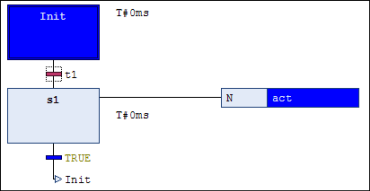

Esempio 40. Monitoraggio nell'editor SFC

Un array espanso mostra i valori effettivi per un massimo di 1000 elementi. Tuttavia, questo può creare confusione. Inoltre, un array può contenere più di 1000 elementi. Quindi è utile limitare la gamma di elementi visualizzati. Puoi farlo in modalità online nel modo seguente.

Quando si fa doppio clic sulla vista dell'editor di un blocco funzione in modalità online, si apre una finestra di dialogo in cui è possibile scegliere se visualizzare l'implementazione di base o un'istanza specifica.

Se si seleziona l'implementazione di base, il codice viene visualizzato nell'editor senza valori correnti. Ora imposta un punto di interruzione nell'implementazione di base. Se l'esecuzione si interrompe in questo punto, vengono visualizzati i valori correnti dell'istanza elaborata per prima nel flusso del programma. Ora puoi scorrere in successione tutte le istanze.

Se si seleziona una delle istanze, l'editor si apre con il codice dell'istanza del blocco funzione. I valori attuali sono visualizzati nella dichiarazione e, se applicabile, nell'implementazione e sono aggiornati continuamente.

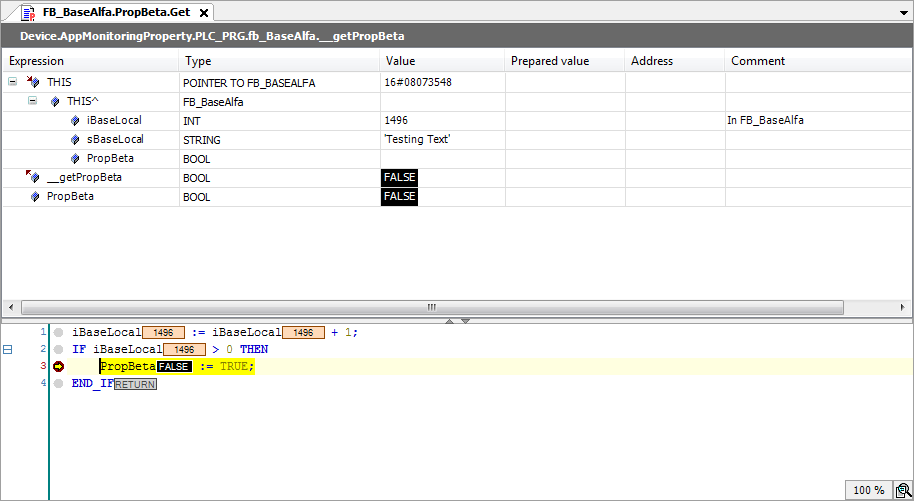

È possibile monitorare le variabili in a oggetto della proprietà impostando un punto di interruzione nella funzione durante la modalità online. Quando si è fermati lì, vengono visualizzati i valori correnti.

Oltre ai propri valori vengono visualizzati automaticamente i valori delle variabili dell'istanza sovraordinata. Nella parte dichiarativa della proprietà, il THIS il puntatore, che punta all'istanza sovraordinata, viene visualizzato nella prima riga con le informazioni e i valori sul tipo di dati corrente.

Esempio 41. Esempio

Codice

FUNCTION_BLOCK FB_BaseAlfa
VAR
        iBaseLocal : INT;
        sBaseLocal : STRING;
END_VAR
iBaseLocal := iBaseLocal + 1;
sBaseLocal := 'Testing Text';

FB_BaseAlfa.PorpBeta.Get
iBaseLocal := iBaseLocal + 1;
IF iBaseLocal > 0 THEN
        PropBeta := TRUE;
END_IF

FB_BaseAlfa.PorpBeta.Set
IF PropBeta = TRUE THEN
        iBaseLocal := 0;
        sBaseLocal := 'Tested IF';
END_IF


PROGRAM PLC_PRG
VAR
        fb_BaseAlfa : FB_BaseAlfa;
END_VAR

fb_BaseAlfa();

IF fb_BaseAlfa.PropBeta = TRUE THEN
        xResult := TRUE;
END_IF
IF xReset THEN
        fb_BaseAlfa.PropBeta := TRUE;
        xReset := FALSE;
END_IF

È possibile monitorare i valori di subordinato proprietà in un blocco funzione o in un programma oltre ai valori delle variabili.

Per fare ciò, aggiungi il pragma {attribute 'monitoring' = 'variable'} o {attribute 'monitoring' = 'call'} all'oggetto della proprietà subordinata nella dichiarazione. Se in runtime si apre l'istanza di programma sovraordinata o l'istanza di blocco funzionale, oltre ai valori delle variabili attuali vengono visualizzati nell'editor i valori delle proprietà attuali.

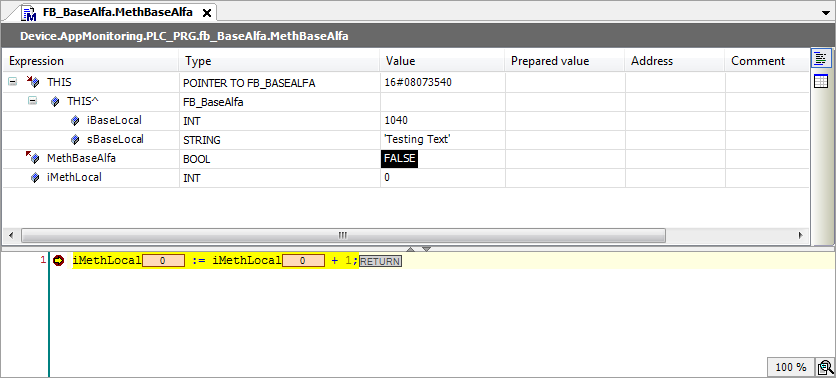

È possibile monitorare le variabili in a oggetto del metodo impostando un punto di interruzione nel metodo durante la modalità online. Quando si è fermati lì, vengono visualizzati i valori correnti.

Oltre ai propri valori vengono visualizzati automaticamente i valori delle variabili dell'istanza sovraordinata. Nella parte di dichiarazione del metodo, il THIS il puntatore, che punta all'istanza sovraordinata, viene visualizzato nella prima riga con le informazioni e i valori sul tipo di dati corrente.

Esempio 42. Esempio

Codice

FUNCTION_BLOCK FB_BaseAlfa
VAR
        iBaseLocal : INT;
        sBaseLocal : STRING;
END_VAR
iBaseLocal := iBaseLocal + 1;
sBaseLocal := 'Testing Text';

METHOD MethBaseAlfa : BOOL // Method of FB_BaseAlfa
VAR_INPUT
END_VAR
VAR
        iMethLocal : INT;
END_VAR
iMethLocal := iMethLocal + 1;


PROGRAM PLC_PRG
VAR
        fb_BaseAlfa : FB_BaseAlfa;
END_VAR
fb_BaseAlfa();
fb_BaseAlfa.MethBaseAlfa();

È possibile monitorare le variabili in un oggetto funzione impostando un punto di interruzione nella funzione durante la modalità online. Quando si è fermati lì, vengono visualizzati i valori correnti.

Nell'editor ST di una POU, il valore di ritorno attuale viene visualizzato come monitoraggio inline nella posizione della POU in cui viene richiamata una funzione.
