Comando: chiama albero
Simbolo:
funzione: Il comando apre la vista albero delle chiamate.
chiamata:
menù
Menu contestuale di un building block richiamabile nella vista attrezzatura o POU
Vista: albero delle chiamate
L'albero delle chiamate è sempre disponibile prima della compilazione (traduzione) dell'applicazione. È una rappresentazione statica dei chiamanti e dei richiami del building block specificati in modo esplicito. Pertanto, l'albero contiene sempre 2 nodi radice sotto i quali la rispettiva sequenza di chiamate può essere vista come voci con rientro successivo. Le chiamate ricorsive sono rapidamente riconoscibili in questa visualizzazione ad albero.

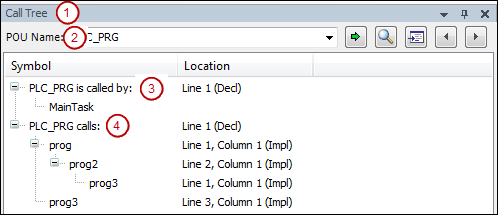

Esempio di albero delle chiamate (1) per il blocco (2) PLC_PRG
:
Nodo (3): <Nome POU> viene chiamato da
Nodo (4): Chiamate <nome POU>

nome del blocco costitutivo | Nome del blocco di programma Può essere fatto manualmente, o trascinando da un'altra vista, o usando il pulsante L'elenco di selezione contiene gli ultimi nomi di blocco immessi. |
Barra degli strumenti e controlli da tastiera | |
| CODESYS cerca l'in nome del blocco costitutivo blocco predefinito specificato e rappresenta i suoi chiamanti e le sue chiamate. |
| Il dialogo aiuto di input viene visualizzato per selezionare una chiamata di blocco o una chiamata di istanza. L'albero delle chiamate viene aggiornato automaticamente dopo la selezione. |
| CODESYS salta al punto di utilizzo del blocco nel codice sorgente del programma. |
F4: Mostra la posizione del codice sorgente del blocco di costruzione successivo alternare + F4: Mostra la posizione del codice sorgente del blocco di costruzione precedente | La selezione nell'albero delle chiamate salta al blocco successivo o precedente nella struttura delle chiamate. Allo stesso tempo, la posizione del codice sorgente associata viene aperta nel rispettivo editor. Nota: un doppio clic su una voce nell'albero delle chiamate apre anche la posizione del codice sorgente associato. |
Rappresentazione dell'albero delle chiamate | |
simbolo | <Nome blocco> viene chiamato da: La sequenza di chiamata per il blocco viene visualizzata sotto questo nodo. La voce più bassa in questa struttura ad albero mostra l'inizio delle chiamate. <nome blocco> chiama: le chiamate provenienti dal blocco vengono visualizzate sotto questo nodo. La voce più bassa in questa struttura ad albero mostra la fine della catena di chiamate. |
posizione | Per i nodi radice nell'albero delle chiamate: numero di riga della dichiarazione (dic) del blocco Per i chiamanti o le chiamate sotto i nodi radice: a seconda della lingua di implementazione, numero di riga, numero di colonna, numero di rete della loro posizione |
Menu contestuale per la voce attualmente selezionata nell'albero | |
ridurre tutto | Le voci espanse nell'albero delle chiamate vengono compresse ad eccezione dei due nodi radice. |
Mostra la posizione del codice sorgente | CODESYS salta al punto di utilizzo del blocco nel codice sorgente del programma. |
Imposta come nuovo nodo radice | Viene visualizzata la voce selezionata nell'albero delle chiamate nome del blocco costitutivo. L'albero viene regolato automaticamente per i nuovi nodi radice. |
Suggerimento
In contrasto con la statica albero delle chiamate, che fornisce informazioni sulla chiamata per un blocco in qualsiasi momento, è la vista pila di chiamate destinato all'informazione immediata durante l'elaborazione passo passo di un programma. il pila di chiamate mostra sempre il percorso di chiamata completo della posizione appena raggiunta.
Per ulteriori informazioni, vedere: Pila di chiamate
