Scenario: "Ridondanza virtuale": vPLC + vPLC + server di licenza + gateway edge su un sistema
Requisiti

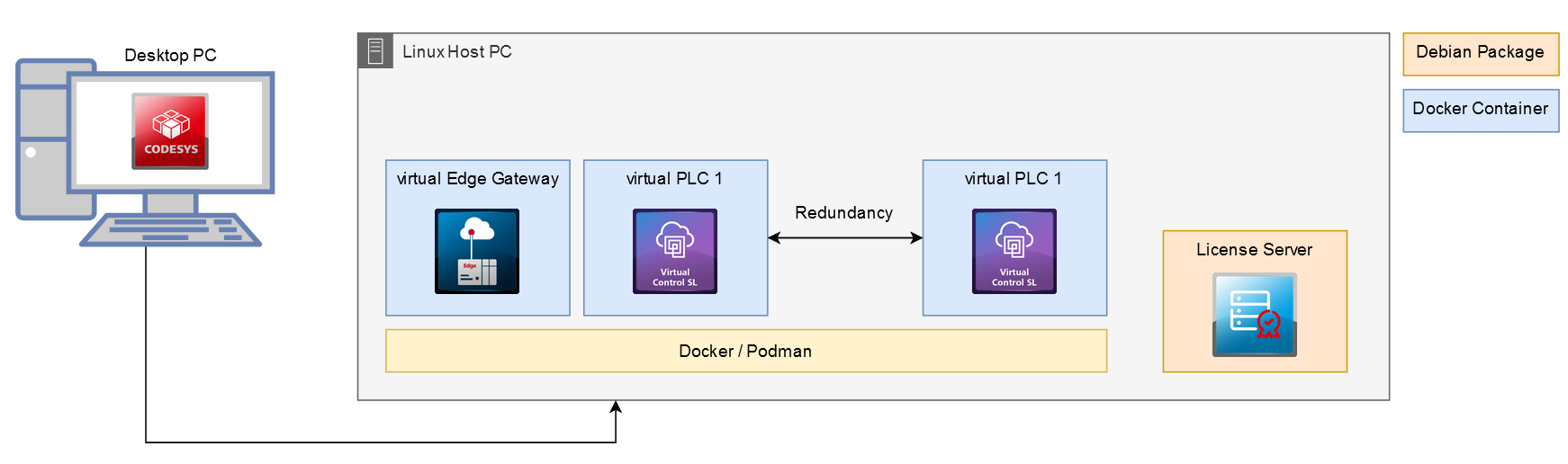

Scenario
Configurazione riuscita del Scenario «parco giochi virtuale»: vPLC + License Server + Edge Gateway scenario con almeno due vPLC.
Configurazione della rete di contenitori:
Per garantire la funzionalità della ridondanza, i controller utilizzati devono avere indirizzi IP statici. Se un indirizzo IP cambia, la connessione al dispositivo non può essere ristabilita automaticamente.
Le reti devono essere configurate direttamente tramite il motore del contenitore utilizzato. Per farlo, connettiti al tuo PC host Linux tramite SSH.
Nel terminale, immettere il seguente comando (l'indirizzo IP, la subnet e il nome della rete possono essere selezionati liberamente).
docker network create --subnet=192.168.5.0/24 mynetwork
Configurazione delle istanze
Ora è necessario specificare un indirizzo IP separato per le istanze vPLC e assegnare la rete.
Comandi generici |
| Indirizzo IP statico dell'istanza. Il comando generico |
Rete |
| Rete di contenitori per le istanze configurate |
Comandi generici: |
| Indirizzo IP statico dell'istanza. Il comando generico |
Rete: |
| Rete di contenitori per le istanze configurate |
Anche l'Edge Gateway virtuale deve essere aggiunto alla rete.
Rete |
| Rete di contenitori per le istanze configurate |
Avvio delle istanze virtuali
Nel vPLC sezione, fare clic su Inizia tutto pulsante. Lo stato delle istanze virtuali configurate cambia in Running.
Per la funzione di ridondanza, seguire le istruzioni Introduzione – Configurazione del sistema di ridondanza
Scenario: "Ridondanza virtuale": vPLC + vPLC + server di licenza + gateway edge su due sistemi
Requisiti
Scenario
Configurazione riuscita del Scenario: "Ridondanza virtuale": vPLC + vPLC + server di licenza + gateway edge su un sistema scenario.
Hardware
Sono inoltre richiesti i seguenti dispositivi:

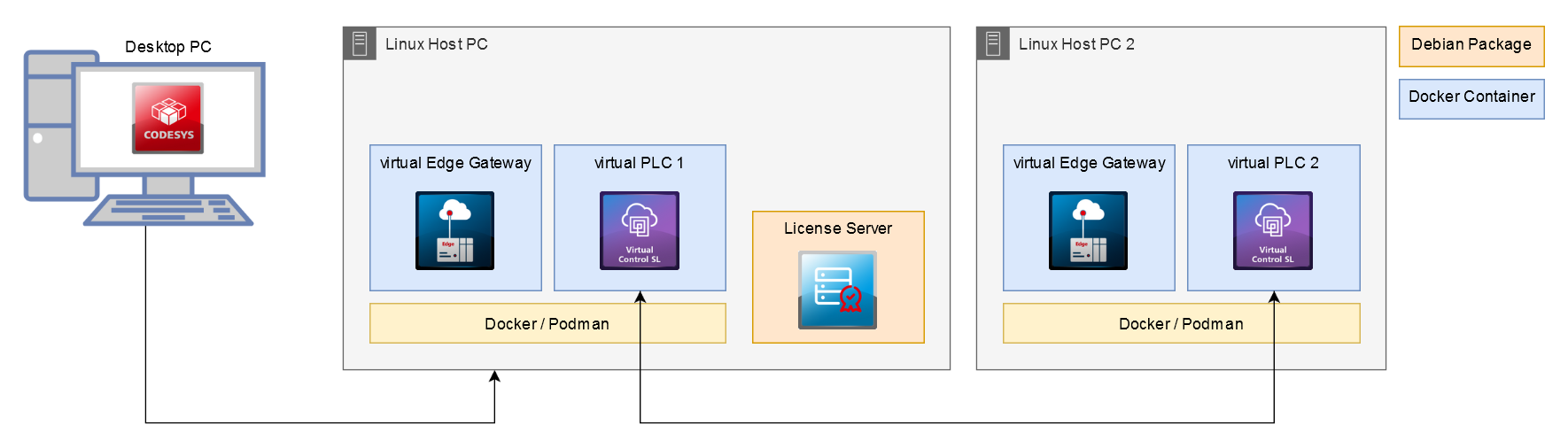

Host per vPLC aggiuntivi, denominato Linux Host PC 2 nel diagramma. Requisiti per questo host
È necessario che il sistema operativo Linux e Docker siano installati e che SSH sia configurato.
Rete in grado di comunicare in tempo reale con il PC host Linux per garantire la trasmissione deterministica di pacchetti di dati sensibili al fattore tempo.
Configurazione aggiuntiva delle istanze su entrambi i sistemi. Per ulteriori informazioni, vedere: Configurazione delle istanze
Per le due istanze sui rispettivi host è necessario configurare quanto segue.
porti |
| Questa è la porta predefinita per la comunicazione di ridondanza. È anche possibile modificare questa porta nell'interfaccia di configurazione della ridondanza nel progetto. Si noti, tuttavia, che la modifica deve essere apportata anche nella configurazione delle istanze corrispondenti. |
Avvio delle istanze virtuali
Nel vPLC sezione, fare clic su Inizia tutto pulsante. Lo stato delle istanze virtuali configurate cambia in Running.
Per la funzione di ridondanza, seguire le istruzioni Introduzione – Configurazione del sistema di ridondanza
