Scenario «virtuale con Fieldbus»: vPLC + License Server + Edge Gateway + Fieldbus
Requisiti

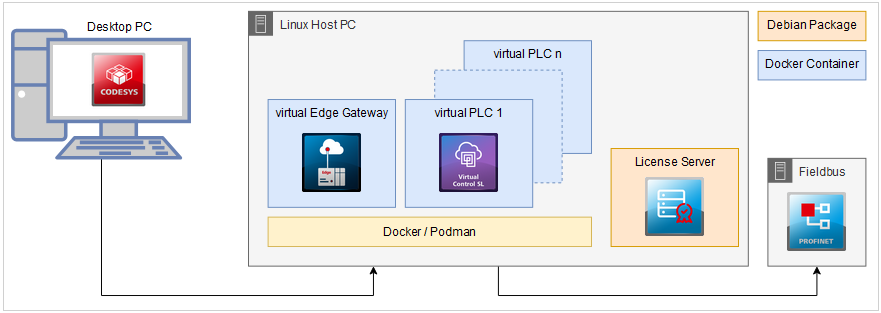

Scenario
Configurazione riuscita del Scenario «parco giochi virtuale»: vPLC + License Server + Edge Gateway
Hardware
È inoltre necessario il seguente dispositivo:
Dispositivi Fieldbus (basati su Ethernet), ad esempio Profinet.
Configurazione del bus di campo
Un adattatore Ethernet per la connessione fieldbus viene assegnato a un'istanza PLC virtuale come segue:
Nel vPLC sezione, selezionate l'istanza vPLC desiderata e fate clic Stop Selected.
Lo stato del PLC cambia in «Arrestato». Le impostazioni corrispondenti sono visualizzate in Impostazioni.
Sotto Nic, selezionare l'adattatore di rete del PC host Linux utilizzato per la connessione fieldbus. Se necessario, assegnate un indirizzo IP e una maschera di rete
Fare clic Salva per confermare la modifica.
Le impostazioni vengono applicate sul PC host Linux.
Fare clic Inizio selezionato per avviare l'istanza vPLC.
Lo stato del PLC cambia in «In esecuzione».
L'adattatore di rete è ora assegnato esclusivamente al vPLC configurato e non è più disponibile sul PC host Linux. Il fieldbus può ora essere configurato e CODESYS.
