Configurazione GPIO

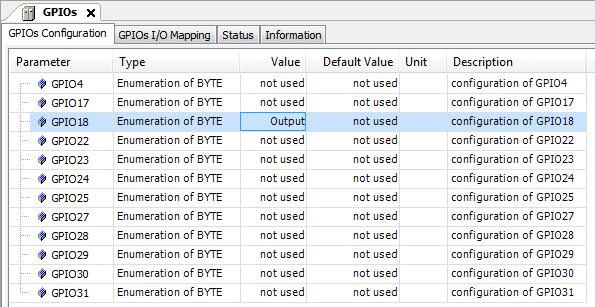

Il GPIO.project project contiene un'applicazione con GPIO gratuiti con un editor di dispositivi in cui è configurata l'immagine I/O. Qui vengono definiti anche gli ingressi e le uscite digitali.


Nell'editor del dispositivo, sotto il Immagine I/O GPIO scheda, a DWORD viene dichiarata una variabile per ciascuno degli input e degli output. Il Bit<X> contiene il valore di GPIO<X>.

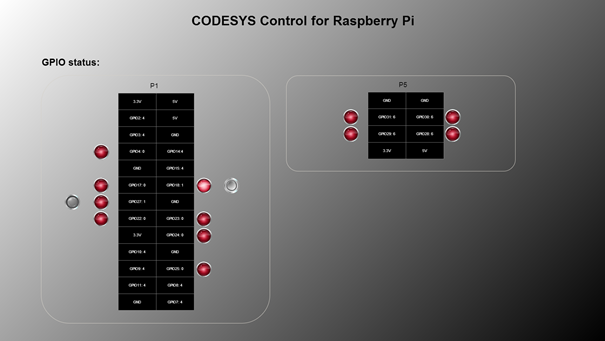

Nell'esempio, GPIO18 è stata definita come uscita. Viene assegnato con un segnale lampeggiante in PLC_PRG programma. La visualizzazione visualizza il valore degli ingressi e permette di impostare le uscite.


È disponibile una descrizione del dispositivo separata ed estesa per la variante del modello Raspberry Pi B+. Per utilizzare il GPIO B+/Pi2 descrizione del dispositivo invece di GPIO A/B, fare clic Aggiorna dispositivo nel menu contestuale e selezionare il GPIO B+/Pi2 tipo di dispositivo nella finestra di dialogo.

Suggerimento

A seconda dei driver caricati, alcuni GPIO potrebbero essere assegnati in modo permanente ad altre funzioni e quindi non disponibili.
