Configurazione del modulo fotocamera
Salvataggio delle immagini della fotocamera
Requisito: l'hardware di espansione della fotocamera Raspberry Pi è collegato e attivato.
Il Camera.project project contiene un'applicazione che controlla un modulo Raspberry Pi Camera, acquisisce singole immagini e le salva come file.
Importante
Su alcuni modelli, il preinstallato RPi Cam Control l'applicazione deve essere disabilitata. Per fare ciò, apri un browser e specifica http://<network address>. Si apre la pagina di configurazione. Eseguire il stop camera comando lì.
Apri il
Camera.projectprogetto e aggiornarlo.Nella struttura dei dispositivi, fare doppio clic Dispositivo.
Si apre l'editor del dispositivo.
In Impostazioni di comunicazione, fare clic Scansione rete.
Se il tuo Raspberry Pi e il sistema di sviluppo si trovano sulla stessa rete, il tuo Raspberry Pi viene visualizzato per la selezione.
Selezionalo e fai clic .
L'applicazione viene scaricata sul tuo Raspberry Pi.
Avviare il programma (premere il F5 chiave).
Impostare il
xTakePicturevariabile aTRUE.La fotocamera scatta una foto e la salva nel file system locale sotto il nome
Picture.jpg.
È possibile copiare il file immagine nell'editor del dispositivo in File al tuo sistema di sviluppo. Clicca il
simbolo per aggiornare la visualizzazione del file.
Visualizzazione delle immagini della telecamera
Il CameraStream.project project contiene un'applicazione con un'interfaccia utente WebVisu che visualizza un flusso live della telecamera o solo una singola immagine.
Requisito: l'hardware di espansione della fotocamera Raspberry Pi è collegato e attivato.
Importante
A seconda della versione di RPi_Cam_Web_Interface e l'installazione di Apache inclusa, potrebbe essere la posizione predefinita ../var/www/ o ../var/www/html/. La posizione viene utilizzata nell'applicazione in PLC_PRG sulla riga 3 e devi regolarlo di conseguenza.
Apri il
Camera.projectprogetto e aggiornarlo.Nella struttura dei dispositivi, fare doppio clic Dispositivo.
Si apre l'editor del dispositivo.
In Impostazioni di comunicazione, fare clic Scansione rete.
Se il tuo Raspberry Pi e il sistema di sviluppo si trovano sulla stessa rete, il tuo Raspberry Pi viene visualizzato per la selezione.
Selezionalo e fai clic .
L'applicazione viene scaricata sul tuo Raspberry Pi.
Avviare il programma (premere il F5 chiave).
Apri un qualsiasi browser (possibilmente su uno smartphone) e specifica l'indirizzo

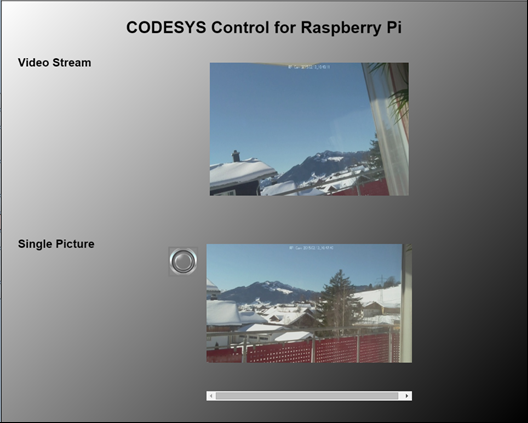

<network address>:8080/webvisu.htm.Si apre l'interfaccia utente del progetto. La parte superiore mostra lo streaming live della telecamera e sotto di essa l'ultimo fotogramma. Quando si fa clic sul pulsante, la cornice verrà aggiornata.
