Monitoraggio

Come di consueto, è possibile monitorare i valori nella parte di dichiarazione e nella parte di implementazione (con monitoraggio in linea).

Il monitoraggio in linea di un blocco funzione è possibile solo quando un'istanza del blocco funzione è aperta. Nessun valore viene visualizzato nella vista di implementazione di base.

Monitoraggio di una variabile booleana

Le connessioni tra variabili booleane vengono visualizzate a colori in base al loro valore effettivo: TRUE in blu e FALSE in nero. I pin degli elementi sono decorati con il valore effettivo.

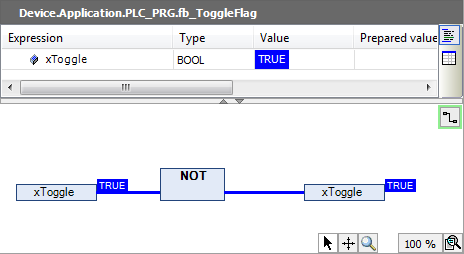

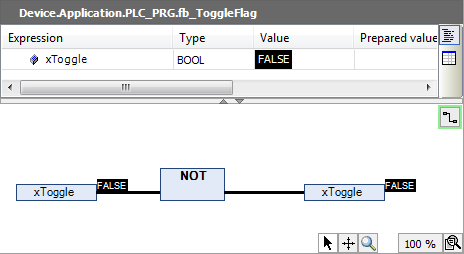

Esempio 1. Esempio

Un'applicazione contiene un POU CFC. Una variabile booleana interna viene commutata lì. Ad ogni ciclo, la variabile iToggle cambia il suo stato da TRUE A FALSE.



Monitoraggio di una variabile scalare

Nel caso di variabili scalari, i pin degli elementi sono decorati con i valori effettivi.

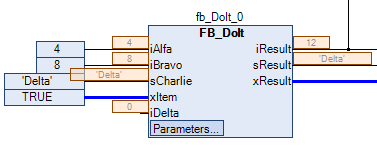

Esempio 2. Esempio
