Programmazione nell'editor orientato alla pagina
Nota
Si conferma il linguaggio di implementazione durante la creazione del POU. Successivamente, non è possibile passare da un'applicazione all'altra. Diagramma funzionale continuo (CFC) E Diagramma funzionale continuo (CFC) - orientato alla pagina linguaggi di implementazione.
Il linguaggio di implementazione "Continuous Function Chart (CFC) - orientato alle pagine" è una variante di CFC. La differenza rispetto al semplice CFC è che il codice può essere distribuito su un numero qualsiasi di "pagine" nell'editor. In questo modo, è possibile creare diagrammi a blocchi funzionali estesi, facili da stampare. Ogni pagina presenta aree di margine in cui si dispongono le connessioni con le altre pagine.
Creazione di pagine
Impostazione delle dimensioni della pagina
Copia e inserimento di pagine nel navigatore di pagina
Copia dell'implementazione di un POU nel linguaggio di implementazione CFC e inserimento in una pagina
Disposizione ben strutturata e salvaspazio di ingressi, uscite e segnali di collegamento nelle aree di confine
Collegamento su pagine con segni di collegamento
 |

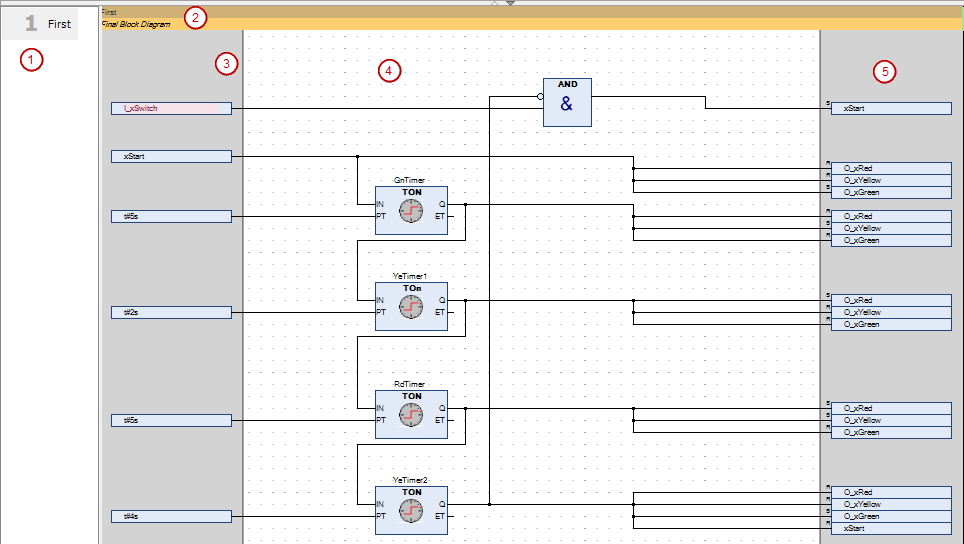

Navigatore di pagina
Intestazione di pagina con nome e descrizione
Area del bordo sinistro riservata agli ingressi e ai segni di collegamento destinazione
Area del programma
Area del bordo destro riservata alle uscite e ai contrassegni di collegamento sorgente
Configurazione dell'editor
È possibile configurare l'aspetto, il comportamento e la stampa per l'intero progetto in CODESYS opzioni nel Editor CFC categoria. Ad esempio, su Visualizzazione scheda è possibile configurare il colore delle linee di collegamento a seconda del tipo di dati.
Modifica
Puoi trascinare un Pagina elemento dal Cassetta degli attrezzi Visualizza la navigazione della pagina. Quindi viene inserita una pagina aggiuntiva.
È possibile selezionare le pagine esistenti nella navigazione della pagina e fare clic Modifica → Copia E Modifica → Incolla per duplicarli.
La dimensione della pagina viene modificata tramite Modifica dimensione pagina comando.
Le connessioni su più pagine vengono stabilite tramite Segno di collegamento – Fonte E Segno di collegamento – Lavandino Elementi. Quando si trascina una linea di collegamento da un pin ingresso o di uscita all'area del bordo, viene creato automaticamente un nuovo segno di collegamento . Il vantaggio è che l'assistenza ingresso "Elenco componenti" fornisce tutte le sorgenti segno di collegamento precedentemente definite.
Se hai selezionato un elemento nell'editor, puoi usare i tasti freccia per spostare la selezione da un elemento all'altro e navigare nel circuito. Se selezioni un segno di collegamento e premi un altro tasto freccia, verrà selezionato anche il segno di collegamento corrispondente della pagina successiva/precedente.
È possibile trasferire le reti da un POU CFC all'area del programma di un CFC orientato alla pagina facendo clic su Modifica → Copia E Modifica → Incolla (dagli appunti). In alternativa, puoi anche usare la funzione "Drag&Drop".
Ordine di esecuzione
L' ordine di esecuzione viene determinato automaticamente in base all'ordine delle pagine, man mano che queste vengono ordinate nel navigatore di pagina dell'editor. All'interno di una pagina, un oggetto CFC orientato alla pagina si comporta come un oggetto CFC. Pertanto, è possibile passare da un oggetto all'altro. Modalità flusso dati automatico E Modalità di ordine di esecuzione esplicita.
Comandi aggiuntivi nel CFC orientato alla pagina editore
Quando si utilizza l'editor orientato alla pagina, il menu CFC fornisce anche Modifica dimensione pagina E Modifica foglio di lavoro comandi.
