Diagnosi nell'interfaccia utente
Albero dei dispositivi
In modalità online, l'albero dei dispositivi consente di individuare con precisione una diagnosi in sospeso.
Flag di errore (triangolo rosso): errore grave, ad esempio un dispositivo errato/mancante o un'interruzione della connessione.
Flag di diagnosi (punto esclamativo rosso): indica che una voce di diagnosi è attualmente disponibile esattamente per questo dispositivo.
Flag di cancellazione degli errori (punto esclamativo grigio): indica che un errore precedentemente in sospeso è stato corretto.

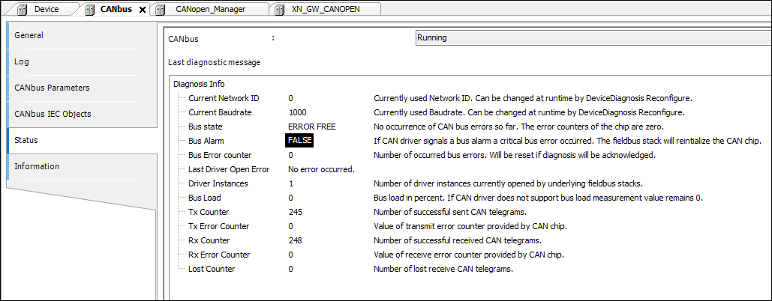

Pagina di stato
La pagina di stato del bus CAN visualizza lo stato del bus, i messaggi diagnostici e lo stato di vari parametri. In questa pagina puoi verificare se i messaggi sono stati inviati e ricevuti o se sono stati persi. Inoltre, vedi se è possibile aprire il driver (Istanze del driver > 0, Errore di apertura dell'ultimo driver).

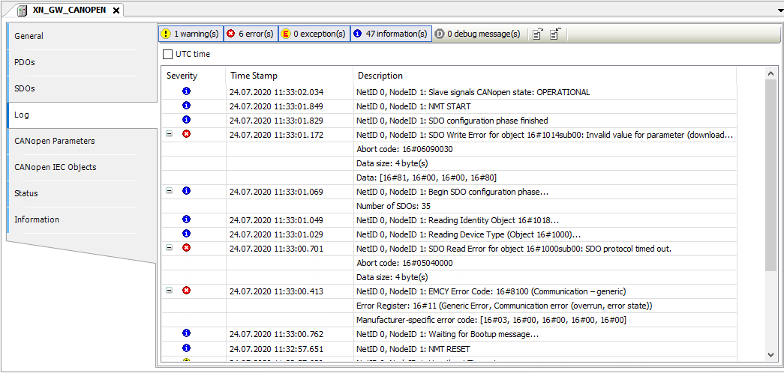

Pagina del registratore
Una vista filtrata del Registratore PLC viene visualizzato sia a livello di controller che a livello di dispositivo. Questa vista mostra solo le voci che sono state create dal rispettivo dispositivo.
