Generatore di diagnosi del dispositivo

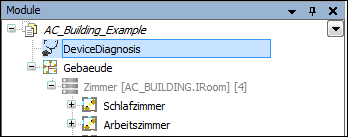

Il modulo di diagnosi del dispositivo è un componente standard dell'Application Composer, incluso nella libreria AC_DeviceDiagnosis. Il modulo è un modulo di primo livello e può essere aggiunto all'albero dei moduli tramite il comando Aggiungi l'istanza del modulo di primo livello.

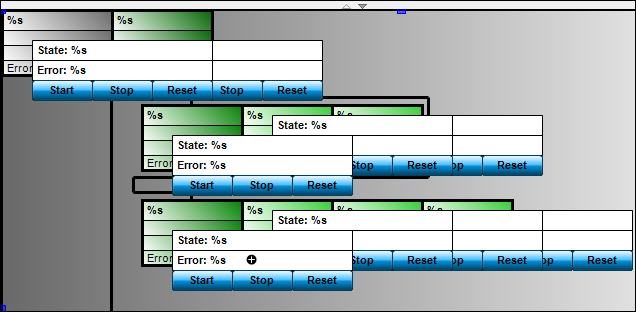

Con l'aiuto del modulo di diagnosi del dispositivo viene creata, sulla base della configurazione del dispositivo esistente, una pagina di visualizzazione che rappresenta il PLC e i dispositivi bus di campo collegati in una struttura ad albero. In questa struttura ad albero viene visualizzato lo stato di ciascun componente. Se necessario è possibile richiamare informazioni dettagliate o modificare la modalità operativa dei singoli componenti.
Requisiti
I dettagli diagnostici visualizzati provengono dai CAA-Device-Diagnose-FB (Device-FB) creati dai dispositivi. Per generare questi componenti, l'opzione Attiva la diagnosi per i dispositivi deve essere impostato nelle impostazioni del PLC. Questi FB forniscono non solo le normali informazioni sullo stato visualizzate nella panoramica (sopra), ma anche informazioni dettagliate, visualizzate in una schermata aggiuntiva. Se l'opzione Attiva la diagnosi per i dispositivi non è stato impostato prima della generazione, il processo di generazione viene interrotto e l'opzione viene impostata automaticamente, in modo che l'esecuzione della generazione successiva crei la visualizzazione desiderata.
Per generare questa pagina di visualizzazione è necessario attivare il generatore di diagnosi del dispositivo nel Configurazione del generatore.
Diagnosi del dispositivo in modalità online
Nella modalità online vengono visualizzati il nome del dispositivo, lo stato e il codice di errore.
Lo stato dei dispositivi è mostrato in una combinazione di colori:
Verde: il dispositivo ha lo stato "In esecuzione"
Rosso: il dispositivo non ha lo stato "In esecuzione"
Facendo clic sul dispositivo si apre una finestra in cui è possibile arrestare il dispositivo, (Fermare), Ripristina (Ripristina) o iniziato (Inizio). Quando la finestra di dialogo viene aperta per la prima volta, vengono visualizzate tutte le funzioni. Le funzioni che non sono supportate dall'hardware scompariranno alla prima attivazione.
