Interfaccia utente di CODESYS 4

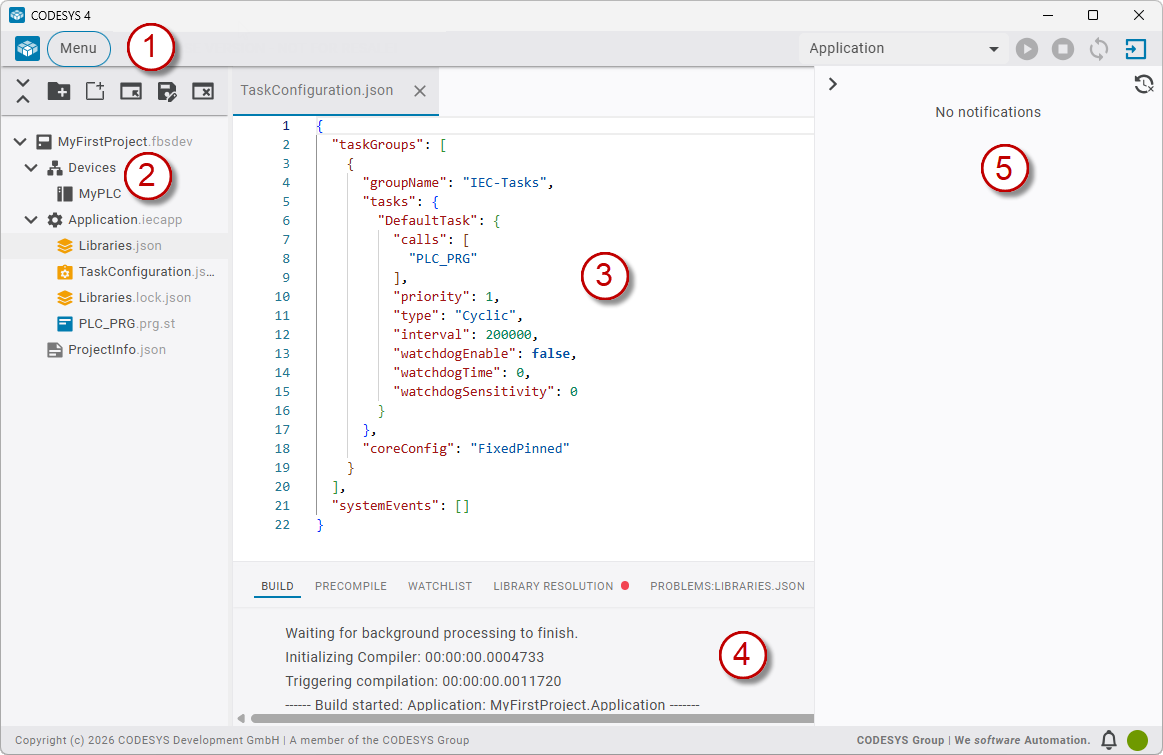

L'interfaccia utente di CODESYS 4 è diviso in 5 aree.
 |
|
Suggerimento
È possibile impostare la lingua dell'interfaccia utente in Preferenze → Applicazione Web → Lingua.
Barra dei menu (1)
Nella barra dei menu, i comandi sono disponibili in Menu. Il Centro di comando si apre facendo clic su CODESYS 4 logo. Una casella di riepilogo delle applicazioni e i pulsanti per l'accesso e la gestione dell'applicazione sono disponibili sul lato destro
Navigatore dell'area di lavoro (2)
Il navigatore dell'area di lavoro mostra uno o più progetti con tutti i relativi elementi e dispositivi. I comandi vengono forniti sopra la struttura ad albero per la modifica dello
Area editor (3)
Gli elementi del navigatore dell'area di lavoro possono essere visualizzati e modificati nell'area dell'editor. È possibile aprire contemporaneamente un numero qualsiasi di editor
Pannello inferiore (4)
Le notifiche vengono visualizzate nel pannello inferiore. I punti colorati indicano il tipo di notifica
Arancione: Avvertenze
Rosso: errori
Nessuna evidenziazione: tutte le altre notifiche
COSTRUISCI: Crea notifiche
PRECOMPILARE: Notifiche di precompilazione
WATCHLIST: Configurabile come in CODESYS 3
LIBRERIE PROBLEMI: Messaggi di errore causati dalle librerie
DISPOSITIVI PROBLEMATICI: Messaggi di errore causati dai dispositivi
RISOLUZIONE DELLA LIBRERIA: Notifiche e informazioni sulla risoluzione delle librerie
SCARICA: Notifiche e informazioni sul download dell'applicazione
Centro notifiche, attività in esecuzione (5)
Quest'area visualizza informazioni, messaggi di errore e attività attualmente in esecuzione. Questa visualizzazione può essere aperta tramite le icone nell'angolo in basso a destra.
