Affichage : boîte à outils de visualisation

Symbole: _visu_icon_automatically_defined_tag.png

Une fonction: La vue fournit les éléments de visualisation que vous pouvez insérer dans l'éditeur de visualisation actif.

Appel: Voir menu

Exigence: L'éditeur de visualisation est actif.

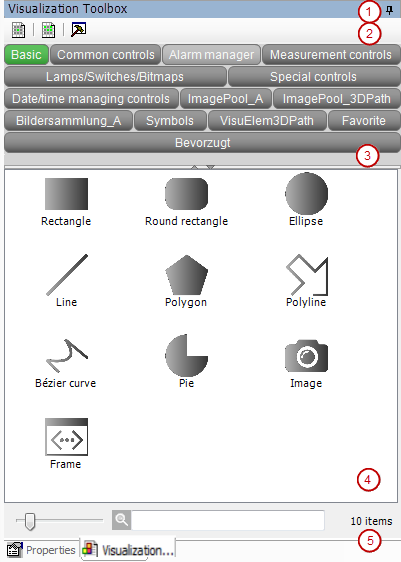

  1. Voir: Boîte à outils de visualisation

  2. Barre d'outils avec commandes

  3. Boutons pour les catégories d'éléments pour afficher ou masquer en un clic les éléments catégorisés dans la vue des éléments de visualisation

  4. Vue de l'élément de visualisation

    Vous pouvez faire glisser un élément de la vue vers l'éditeur pour l'y ajouter à la visualisation active.

    Pour limiter la sélection d'éléments, vous pouvez filtrer la vue par catégories ou par noms d'éléments.

    • Barre de défilement pour ajuster la taille des vignettes dans la vue des éléments de visualisation

    • Filtre de texte pour rechercher dans les noms d'éléments le texte spécifié

Barre d'outils avec commandes

Symbole: _visu_icon_tag_selection_type_single.png

Active la sélection unique afin que seuls les éléments d'une catégorie soient répertoriés dans la vue des éléments de visualisation

Symbole: _visu_icon_tag_selection_type_multiple.png

Active la multisélection afin que les éléments de plusieurs catégories soient répertoriés dans la vue des éléments de visualisation

Symbole: _visu_icon_manage_tags.png

le Configurer les catégories et les éléments la boîte de dialogue s'ouvre.

Boutons avec les catégories d'éléments

Un bouton s'affiche pour chaque catégorie d'élément définie. Lorsque la catégorie d'éléments est activée (vert), les éléments affectés sont affichés dans la vue des éléments de visualisation.

Changement+cliquez sur la catégorie

Bascule entre la sélection unique et la multisélection

Faites un clic droit sur une catégorie

Ouvre le menu contextuel

Tableau 48. Menu contextuel d'un bouton

Désactiver la catégorie

Masque le bouton

Activer la catégorie

Filtre par catégorie active (quel que soit le type de sélection) et affiche les éléments de cette catégorie dans la vue des éléments de visualisation

Désactiver la catégorie

Masque les éléments de cette catégorie dans la vue des éléments de visualisation



Sélection des éléments de visualisation

Les éléments de visualisation sont affichés sous forme de vignettes et étiquetés avec des noms. La sélection dépend de la requête de recherche dans _visu_icon_searching.png ou sur les boutons choisis.

Glissière


Redimensionne les vignettes

_visu_icon_searching.png avec champ de saisie

Filtre pour une recherche de texte par nom d'élément de tous les éléments disponibles

<nombre> éléments

Nombre d'éléments d'élément de visualisation qui sont actuellement affichés en raison des boutons sélectionnés et de la requête de recherche dans _visu_icon_searching.png.
