Configuration des variables
Important
Le nombre de variables est limité pour l'enregistrement des tendances. Mais vous pouvez ajuster le nombre par enregistrement de tendance. Pour ce faire, ouvrez l'objet. Vous trouverez le Nombre maximal de variables réglage ci-dessous Paramètres d'enregistrement.
Pour plus d'informations, consultez : Enregistrement des tendances
Ajout de variables CEI
Dans l'arborescence des appareils, double-cliquez sur un
Enregistrement de tendance objet.L'éditeur correspondant s'ouvre. Dans l'arborescence de la configuration des tendances, l'entrée supérieure est sélectionnée et à droite, vous voyez la configuration actuelle dans Paramètres d'enregistrement.
Cliquez avec le bouton droit sur une entrée dans l'arborescence.
Cliquez sur
Ajouter une variable.Une variable supplémentaire a été ajoutée. Les paramètres vierges s'ouvrent dans le Paramètres variables à droite de l'arborescence.
Sélectionnez une variable CEI valide dans Variable champ.
Les données de ces variables CEI sont enregistrées pour être affichées sur le graphique de tendance sous la forme d'un axe Y standard (avec nom) dans le temps.
Définir les Type de courbe et l'affichage.

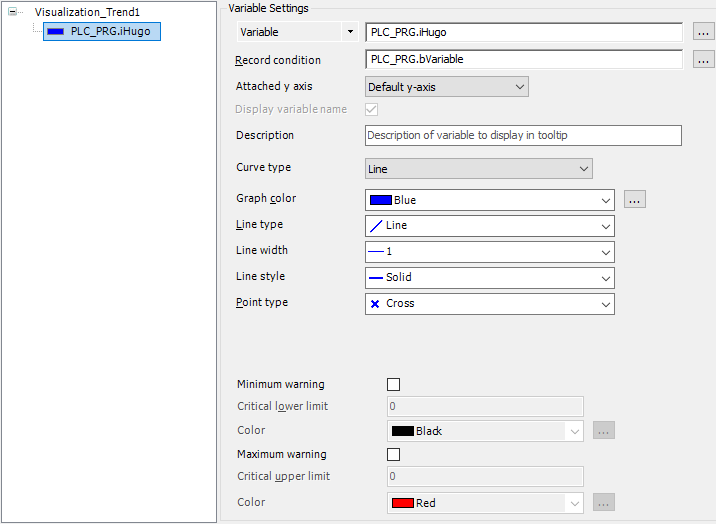

Exemple :
Ajouter des paramètres
Dans l'arborescence des appareils sous le Gestionnaire d'enregistrement de tendances nœud, double-cliquez sur votre enregistrement de tendance (
Enregistrement de tendance type d'objet).Cliquez avec le bouton droit sur une entrée dans l'arborescence.
Cliquez sur
Ajouter une variable.Cliquez sur le symbole flèche (
) à gauche du Variable champ de saisie et sélectionnez Paramètres.Clique le
pour ouvrir l'assistant de saisie. Sélectionnez le Paramètres "traçables" Catégorie.Si votre appareil cible fournit de tels paramètres traçables, ils seront affichés sur le côté droit.
Sélectionnez un paramètre.
Définir les Type de courbe et l'affichage du paramètre.
