Entrées dans le style de visualisation

Ce qui suit décrit les entrées de style que vous devez connaître en tant qu'utilisateur afin d'influencer l'apparence de la visualisation ou des éléments.

Un style de visualisation peut essentiellement être modifié avec le Éditeur de style de visualisation. Vous pouvez appeler l'éditeur dans le gestionnaire de visualisation. Si un style y est prédéfini, vous pouvez ouvrir l'éditeur avec ce style pour créer un nouveau style (dérivé de celui-ci). De notre point de vue, c'est le moyen le plus simple de créer votre propre style de visualisation.

Continuez ainsi :

Sélectionnez un style de visualisation qui se rapproche le plus de ce que vous voulez.

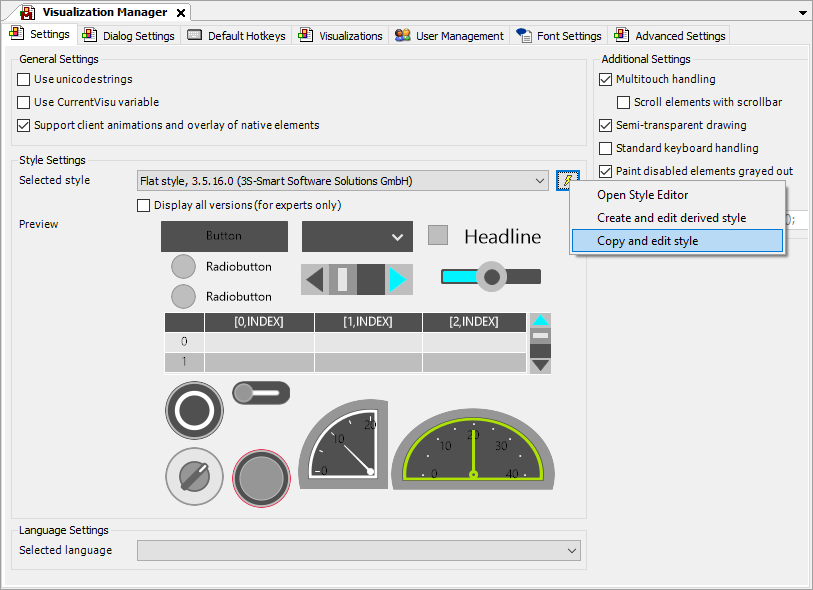

Dans le gestionnaire de visualisation, utilisez le Copier et modifier le style commande.

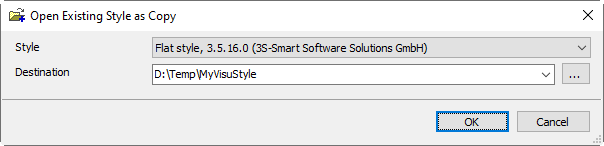

Sélectionnez un dossier vide, confirmez la boîte de dialogue et modifiez le style dans le Éditeur de style de visualisation.
L'éditeur de style de visualisation s'ouvre. Les entrées de style se trouvent sur le Propriétés des styles languette.
Utilisez l'icône de commande pour basculer le mode d'insertion.
Le mode d'insertion sur le Propriétés des styles l'onglet est défini sur plat.

Important

Lorsque le mode d'insertion est réglé sur appartement, vous pouvez appliquer les noms d'entrée de style des tableaux suivants.

Polices

Vous pouvez créer n'importe quel nombre de polices avec des noms.

Ces polices peuvent ensuite être sélectionnées dans les propriétés des éléments de visualisation dans Propriétés du texte – Police de caractère.

Entrée de style	Taper	La description
Font-Standard	Font	Utilisé dans plusieurs éléments comme paramètre de police par défaut pour la police
Font-Heading	Font
Tooltip-Font	Font	>= CODESYS Visualization 4.4.0.0 Utilisé comme police pour les info-bulles Remarque : Actuellement, seuls `FontName` et `FontSize` sont pris en charge.

Entrée de style

Taper

La description

Font-Standard

Font

Utilisé dans plusieurs éléments comme paramètre de police par défaut pour la police

Font-Heading

Font

Tooltip-Font

Font

>= CODESYS Visualization 4.4.0.0

Utilisé comme police pour les info-bulles

Remarque : Actuellement, seuls FontName et FontSize sont pris en charge.

Couleurs

Couleurs en syntaxe RVB :

0x<alpha><red><green><blue>

Si une description n'existe pas, le nom de l'entrée de style doit être explicite. N'importe quel nombre de couleurs avec des noms peut être créé. Ces couleurs peuvent ensuite être sélectionnées lorsqu'une configuration de couleur statique est fournie dans les propriétés.

Entrée de style	Taper	La description
Visualization-Background-Color	Color	Couleur pour tout l'arrière-plan de la visualisation et pour remplir la vue isotrope
Dialog-ModalBackgroundColor	Color	Couleur semi-transparente utilisée pour assombrir l'arrière-plan lorsqu'une boîte de dialogue est ouverte
Element-Control-Color	Color	Couleur pour remplir un élément de visualisation (Bouton, Tableau, Barre de défilement, etc.)
Element-Control-BrightColor	Color	Couleur pour Boîte de rotation, Glissière, et Tableau
Element-Control-DarkColor	Color	Couleur de fond pour Boîte de rotation, Glissière, et Tableau
Element-Frame-Color	Color	Couleur du cadre de la plupart des éléments
Element-Fill-Color	Color	Couleur de remplissage des éléments (exemple : Champ de texte)
Element-Background-Color	Color	Couleur de fond pour Tableau, Tableau des alarmes, Bannière d'alarme, et Éditeur de texte
Element-Alarm-Frame-Color	Color	Utilisé dans Bouton, Barre de défilement, Zone de texte, et Boîte de rotation
Element-Alarm-Fill-Color	Color	Utilisé dans Bouton, Barre de défilement, Zone de texte, et Boîte de rotation
Element-Alarm-Color	Color	Requis pour la compatibilité avec les projets V3.4
Element-Table-Grid-Color	Color	Utilisé dans Tableau
Element-Table-SelectionColor	Color	Utilisé dans Tableau
Element-GroupBox-FrameColor	Color	Utilisé dans Zone de groupe
BasicElement-Frame-Color	Color	Utilisé dans Rectangle, Polygone, Tarte, et La ligne comme couleur par défaut pour le cadre
BasicElement-Fill-Color	Color	Utilisé dans Rectangle, Polygone, Tarte, et La ligne comme couleur de remplissage par défaut
BasicElement-Alarm-Frame-Color	Color	Utilisé dans Rectangle, Polygone, Tarte, et La ligne comme couleur d'alarme par défaut pour le cadre
BasicElement-Alarm-Fill-Color	Color	Utilisé dans Rectangle, Polygone, Tarte, et La ligne comme couleur de remplissage par défaut pour une alarme
Dialog-HeaderColor	Color	Utilisé dans Numpad/Keypad pour la couleur de l'en-tête
Dialog-ButtonColor	Color	Utilisé dans Numpad/Keypad pour la couleur des boutons
Dialog-BackgroundColor	Color	Utilisé dans le pavé numérique/clavier pour la couleur d'arrière-plan

Couleurs sans description

Cette section décrit les couleurs des éléments individuels. Si vous souhaitez personnaliser les couleurs de ces éléments, le moyen le plus simple consiste à définir les noms de couleur, à installer le style et à vérifier l'effet sur l'élément dans la visualisation.

Cette section contient également des entrées de style qui s'expliquent d'elles-mêmes par leur nom.

Entrée de style	Taper
Element-Button-FontColor	Color
Element-Selection-Background-Color	Color
Element-Selection-Font-Color	Color
Progressbar-Color	Color
Progressbar-Frame-Color	Color
Element-ComboArray-Selection-Color	Color
Font-Default-Color	Color
Font-Default-BrightColor	Color
Element-Slider-ScaleColor	Color
Element-ComboBoxInteger-Selection-Color	Color
Element-Potentiometer-ScaleColor	Color
Element-Potentiometer-LabelFontColor	Color
Element-Meter-ScaleColor	Color
Element-Meter-LabelFontColor	Color
Element-Meter-ArrowColor	Color
Element-Bar-ScaleColor	Color
Element-Bar-GraphColor	Color
Dialog-ScrollbarColor	Color
Info-bulle >= CODESYS Visualization 4.4.0.0
Tooltip-Font-Color	Color
Tooltip-Border-Color	Color
Tooltip-Fill-Color	Color
Élément de visualisation : Onglets
Element-TabControl-SecondFrameColor	Color
Element-TabControl-BrightColor	Color
Élément de visualisation : Histogramme
Element-Histogram-Background-FirstColor	Color
Element-Histogram-Background-SecondColor	Color
Élément de visualisation : Tableau
Element-Table-ColumnHeader-Color	Color
Element-Table-Grid-Color	Color
Element-Table-Rows-FirstColor	Color
Element-Table-Rows-SecondColor	Color
Élément de visualisation : Barre de défilement
Element-Scrollbar-KnobColor	Color
Element-Scrollbar-BackgroundClickColor	Color
Element-Scrollbar-ScrollAreaColor	Color
Element-Scrollbar-ButtonColor	Color
Élément de visualisation : Horloge analogique
Element-Clock-CenterPoint-Color	Color
Element-Clock-Hands-HourHandColor	Color
Element-Clock-Hands-MinuteHandColor	Color
Element-Clock-Hands-SecondsHandColor	Color
Element-Clock-Lines-Color	Color
Element-Clock-Numerics-FontColor	Color
Élément de visualisation : Sélecteur de date
Element-DatePicker-MainArea-SelectedDay-FrameColor	Color
Element-DatePicker-MainArea-SelectedDay-FontColor	Color
Element-DatePicker-MainArea-SelectedDay-BackColor	Color
Element-DatePicker-MainArea-OtherMonth-FrameColor	Color
Element-DatePicker-MainArea-OtherMonth-FontColor	Color
Element-DatePicker-MainArea-OtherMonth-BackColor	Color
Element-DatePicker-MainArea-HeaderDay-LineColor	Color
Element-DatePicker-MainArea-HeaderDay-FrameColor	Color
Element-DatePicker-MainArea-HeaderDay-FontColor	Color
Element-DatePicker-MainArea-HeaderDay-BackColor	Color
Element-DatePicker-MainArea-CurrMonth-FrameColor	Color
Element-DatePicker-MainArea-CurrMonth-FontColor	Color
Element-DatePicker-MainArea-CurrMonth-BackColor	Color
Element-DatePicker-MainArea-CurrentDay-FrameColor	Color
Element-DatePicker-MainArea-CurrentDay-FontColor	Color
Element-DatePicker-MainArea-CurrentDay-BackColor	Color
Element-DatePicker-MainArea-Background-FrameColor	Color
Element-DatePicker-MainArea-Background-BackColor	Color
Element-DatePicker-Header-FontColor	Color
Element-DatePicker-Header-BackgroundColor	Color
Element-DatePicker-Header-ArrowPressedColor	Color
Element-DatePicker-Header-ArrowColor	Color
Élément de visualisation : Sélecteur de date/heure
Element-DateTimePicker-SelectedCell-FrameColor	Color
Element-DateTimePicker-SelectedCell-FontColor	Color
Element-DateTimePicker-SelectedCell-BackColor	Color
Element-DateTimePicker-ElemRect-BackColor	Color
Element-DateTimePicker-Cell-FrameColor	Color
Element-DateTimePicker-Cell-FontColor	Color
Element-DateTimePicker-Cell-BackColor	Color
Element-DateTimePicker-Arrow-ArrowPressedColor	Color
Element-DateTimePicker-Arrow-ArrowColor	Color
Élément de visualisation : Sélecteur de plage de temps pour Tendance élément
Seulement dans `Flat style`
Element-TimeSelector-ButtonColor	Color
Element-TimeSelector-ButtonPressedColor	Color
Element-TimeSelector-ButtonFrameColor	Color
`Flat style`, `Basic style`, `White style`
Element-TimeSelector-ButtonPressedFontColor	Color
Élément de visualisation : Sélecteur de plage de dates
Seulement dans `Flat style`
Element-DateRangeSelector-ButtonColor	Color
Element-DateRangeSelector-ArrowColor	Color
Element-DateRangeSelector-KnobColor	Color
Element-DateRangeSelector-KnobMarkerColor	Color
Element-DateRangeSelector-KnobMarkerPressedColor	Color
Element-DateRangeSelector-ScrollbarBackgroundColor	Color
Element-DateRangeSelector-ScrollbarBackgroundColorHighlighted	Color
Seulement dans `White style`
Element-DateRangeSelector-ArrowFrameColor	Color
Element-DateRangeSelector-ArrowPressedFrameColor	Color
Element-DateRangeSelector-ArrowDisabledColor	Color
Element-DateRangeSelector-ArrowDisabledFrameColor	Color
`Flat style`, `Basic style`, et `White style` en plus `TimeRangeKnobLines Highlighted`
Element-DateRangeSelector-ArrowPressedColor	Color
Autre, `Basic style`, `White style`
Element-DateRangeSelector-ScrollbarBackgroundFrameColor	Color
Seulement d'autres
Element-DateRangeSelector-ScrollbarBackgroundFrameColorHighlighted	Color
Element-DateRangeSelector-TimeScaleColor	Color
Element-DateRangeSelector-TimeScaleFrameColor	Color
Element-DateRangeSelector-MajorTickMarkColor	Color
Element-DateRangeSelector-MinorTickMarkColor	Color
Element-DateRangeSelector-TimeRangeBorderFrameColor	Color
Element-DateRangeSelector-TimeRangeBorderColorHighlighted	Color
Element-DateRangeSelector-ZoomOutRectangleColor	Color
Element-DateRangeSelector-RubberRectangleColor	Color
Autre, `Basic style`, `White style`
Element-DateRangeSelector-TimeRangeBorderFrameColorHighlighted	Color
Element-DateRangeSelector-TimeRangeBorderLinesColor	Color
Element-DateRangeSelector-TimeRangeBorderKnobColor	Color
Element-DateRangeSelector-TimeRangeBorderKnobFrameColor	Color

Images

Les fichiers image peuvent être utilisés pour modifier l'apparence des commandes, telles que les compteurs, les boutons radio, les cases à cocher, les voyants et les commutateurs.

Entrée de style	Taper
RadioButtonUnchecked	Image
RadioButtonChecked	Image
CheckboxUnchecked	Image
CheckboxChecked	Image

Entrées de style supplémentaires

Entrée de style	Taper	La description
Style	STRING	Paramètres possibles : `STYLE_WHITE , STYLE_BASIC, STYLE1_XP, STYLE2_W7, STYLE3_GRADIENT1_LINEAR1, STYLE4_GRADIENT2_LINEAR2, STYLE5_GRADIENT3_AXIAL1, STYLE6_GRADIENT4_AXIAL2, STYLE7_GRADIENT5_DOUBLELINEAR1, STYLE8_GRADIENT6_DOUBLELINEAR2, STYLE9_FLAT`
Textfield-Shadow	STRING	`DEEPENED, NONE, RAISED`
Text-Margin-Horizontal	DINT
Text-Margin-Vertical	DINT
Scrollbar-Background-From-Style	DINT	Pour Barre de défilement: `paint background with element-background-color: 0; use element-color: 1`
Element-Meter-TransparentColor	UDINT
Element-Meter-Meter90-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Meter-Meter90-Common-ScaleMovement	DINT
Element-Meter-Meter180-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Meter-Meter180-Common-ScaleMovement	DINT
Element-Meter-Meter360-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Meter-Meter360-Common-ScaleMovement	DINT
Element-BarDisplayImage-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Potentiometer-Common-ScaleLength	DINT
Element-Potentiometer-TransparentColor	UDINT
Element-Potentiometer-Potentiometer360-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
RadioButton-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
RadioButton-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
Checkbox-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
Checkbox-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
ComboBoxInteger-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
ComboBoxInteger-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
ComboBoxInteger-ImageHeight	DINT
ComboBoxInteger-ImageWidth	DINT
ComboBoxInteger-ImageOffset	DINT
ComboBoxInteger-HeightRows	DINT
ComboBoxInteger-VisibleRows	DINT
SpinControl-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
SpinControl-VerticalAlignment	STRING	`TOP\|VCENTER\|BOTTOM`
Element-Switch-TransparentColor	UDINT
Element-Switch-DipSwitch-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-RockerSwitch-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-RotarySwitch-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PowerSwitch-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PushSwitch-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PushSwitchLed-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Element-Switch-PushSwitch-UsePushedImage	STRING	`TRUE\|FALSE`
Element-Switch-PushSwitchLed-UsePushedImage	STRING	`TRUE\|FALSE`
Element-Switch-PowerSwitch-UsePushedImage	STRING	`TRUE\|FALSE`
Element-Lamp-TransparentColor	UDINT
Element-Lamp-Lamp1-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
TabControl-HorizontalAlignment	STRING	`LEFT\|HCENTER\|RIGHT`
TabControl-Frame-Border	DINT
TabControl-Text-Frame-Border	DINT
GroupBox-Text-Frame-Border	DINT
Button-Image-Frame	DINT
Button-Absolut-TextOffset-Left	DINT
Button-Absolut-TextOffset-Right	DINT
Button-Absolut-TextOffset-Top	DINT
Button-Absolut-TextOffset-Bottom	DINT
Checkbox-Framesize	UDINT
RadioButton-Framesize	UDINT
RadioButton-Rowheight	UDINT
Element-ComboArray-HeightBox	DINT
TabControl-Frame-Border	DINT
TabControl-Text-Frame-Border	DINT
TabControl-TabHeight	DINT
Element-Meter-Meter90-Common-UnitOffset	DINT
Element-Meter-Meter90-Common-ScaleLength	DINT
Element-Meter-Meter90-Common-OriginOffsetFactor	DINT
Element-Meter-Meter90-Common-NeedleMovement	DINT
Element-Meter-Meter90-Common-LabelOffset	DINT
Element-Meter-Meter360-Common-UnitOffset	DINT
Element-Meter-Meter360-Common-ScaleLength	DINT
Element-Meter-Meter360-Common-OriginalOffset	DINT
Element-Meter-Meter360-Common-NeedleMovement	DINT
Element-Meter-Meter360-Common-LabelOffset	DINT
Element-Meter-Meter180-Common-UnitOffset	DINT
Element-Meter-Meter180-Common-ScaleLength	DINT
Element-Meter-Meter180-Common-OriginOffsetFactor	DINT
Element-Meter-Meter180-Common-NeedleMovement	DINT
Element-Meter-Meter180-Common-LabelOffset	DINT
Element-Potentiometer-Common-UnitOffset	DINT
Element-Potentiometer-Common-ScaleMovement	DINT
Element-Potentiometer-Common-OriginalOffset	DINT
Element-Potentiometer-Common-NeedleMovement	DINT
Element-Potentiometer-Common-LabelOffset	DINT
Dialog-UseHeaderColor	DINT	`1: True`, utilisez la couleur de la gamme de couleurs `0: False`
Élément de visualisation : Horloge analogique
Element-Clock-Positioning-HandSizeFactor	UDINT
Element-Clock-Positioning-LineMovement	UDINT
Element-Clock-Positioning-NumericMovement	UDINT
Element-Clock-Type-Fallback	STRING	Exemple: `Gray`
Element-Clock-Types	STRING	Exemple: `Yellow\|Red\|Green\|Blue\|Gray`
Élément de visualisation : Sélecteur de date
Element-DatePicker-MainArea-SelectedDay-ShowFrame	UDINT
Element-DatePicker-MainArea-SelectedDay-ShowBack	UDINT
Element-DatePicker-MainArea-SelectedDay-RectType	UDINT
Element-DatePicker-MainArea-SelectedDay-LineWidth	UDINT
Element-DatePicker-MainArea-OtherMonth-ShowOtherM	UDINT
Element-DatePicker-MainArea-OtherMonth-ShowFrame	UDINT
Element-DatePicker-MainArea-OtherMonth-ShowBack	UDINT
Element-DatePicker-MainArea-OtherMonth-RectType	UDINT
Element-DatePicker-MainArea-OtherMonth-LineWidth	UDINT
Element-DatePicker-MainArea-HeaderDay-ShowLine	UDINT
Element-DatePicker-MainArea-HeaderDay-ShowFrame	UDINT
Element-DatePicker-MainArea-HeaderDay-ShowBack	UDINT
Element-DatePicker-MainArea-HeaderDay-RectType	UDINT
Element-DatePicker-MainArea-HeaderDay-LineWidth	UDINT
Element-DatePicker-MainArea-HeaderDay-HeaderLineWidth	UDINT
Element-DatePicker-MainArea-CurrentMonth-ShowFrame	UDINT
Element-DatePicker-MainArea-CurrentMonth-ShowBack	UDINT
Element-DatePicker-MainArea-CurrentMonth-RectType	UDINT
Element-DatePicker-MainArea-CurrentMonth-LineWidth	UDINT
Element-DatePicker-MainArea-CurrentDay-ShowFrame	UDINT
Element-DatePicker-MainArea-CurrentDay-ShowBack	UDINT
Element-DatePicker-MainArea-CurrentDay-RectType	UDINT
Element-DatePicker-MainArea-CurrentDay-LineWidth	UDINT
Element-DatePicker-MainArea-Background-ShowBack	UDINT
Element-DatePicker-Header-ShowBackground	UDINT
Element-DateTimePicker-SelectedCell-ShowFrame	UDINT
Element-DateTimePicker-SelectedCell-ShowBackground	UDINT
Element-DateTimePicker-SelectedCell-RectangleType	UDINT
Element-DateTimePicker-SelectedCell-FrameWidth	UDINT
Element-DateTimePicker-ElementRect-ShowBackground	UDINT
Element-DateTimePicker-Cell-ShowFrame	UDINT
Element-DateTimePicker-Cell-ShowBackground	UDINT
Element-DateTimePicker-Cell-RectangleType	UDINT
Element-DateTimePicker-Cell-FrameWidth	UDINT
Element-DateTimePicker-Arrow-ShowArrow	UDINT
Élément de visualisation : Barre de défilement
Scrollbar-Background-From-Style	DINT
Element-Scrollbar-OnlyKnob	DINT	La nouvelle apparence de la barre de défilement a été implémentée pour les styles suivants : `Flat style` `White style` `Basic style` La nouvelle barre de défilement n'a alors aucun bouton de défilement haut/bas/gauche/droite. De plus, il n'y a pas d'étiquette sur le bouton. Le bouton est plus large/plus haut que l'arrière-plan de la barre de défilement. La largeur/hauteur des barres de défilement prédéfinies dans les propriétés donne la largeur/hauteur du bouton. Remarque : La nouvelle apparence peut être activée en définissant `Element-Scrollbar-OnlyKnob` à <>0 dans le style de visualisation.
Element-Scrollbar-Knob-RoundRectRadius	DINT
Element-Scrollbar-Knob-FixedLength	DINT
Info-bulle
Tooltip-Border-Width	UDINT
Élément de visualisation : Rectangle
Élément de visualisation Rectangle arrondi
Element-RoundRect-Radius	DINT	Le rayon du rectangle arrondi
Élément de visualisation : Histogramme
Element-Histogram-Opaque-Background	STRING	`TRUE\|FALSE`

Dans cette section:

Entrées dans le style de visualisation

Important

Polices

Couleurs

Couleurs sans description

Images

Entrées de style supplémentaires

Résultats de la recherche
